Подбор парового увлажнителя в программе подбора QC Ventilazione

В очередном обновлении программы QC Ventilazione 2.0.1 build 7 появилась возможность расчета установок с паровым увлажнителем.

В программе подбора вы можете выбрать пиктограмму парового увлажнителя:

Добавленный паровой увлажнитель в схеме приточной вентустановки:

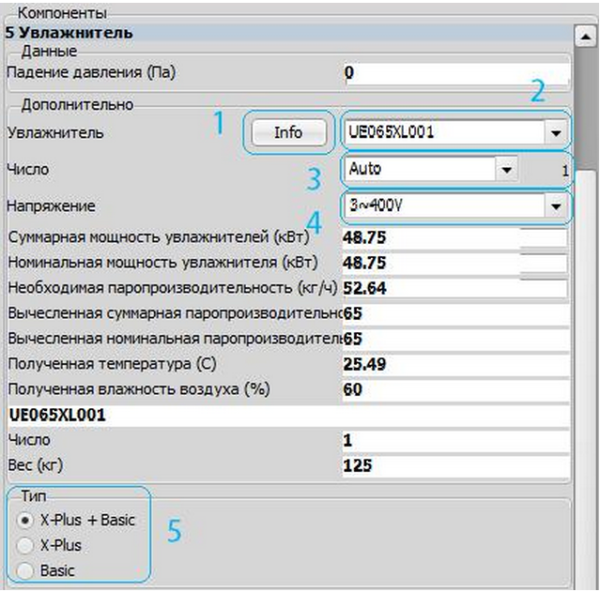

Слева от схемы установки в столбце «Компоненты» можно задать параметры увлажнителя:

1 – нажав на кнопку «Info» появляется руководство пользователя на паровой увлажнитель humiSteam x-plus;

2 – в этой графе есть возможность выбрать типоразмер парового увлажнителя;

3 – в этой графе можно выбрать число паровых увлажнителей от 1 до 5;

4 – в этой графе можно выбрать однофазный или трехфазный паровой увлажнитель;

5 – в графе «Тип» есть возможность выбора между несколькими типами контроллеров парового увлажнителя:

X-plus + Basic – встроенный контроллер с модулирующим управлением (на основе семейства pCO) с большим ЖК дисплеем (см. тип «Basic»).

X-plus – встроенный контроллер с модулирующим управлением (на основе семейства pCO).

Basic – оснащено большим ЖК дисплеем для отображения цифровых значений и графических изображений, для простого и интуитивного использования, с пропорциональным управлением или по принципу ВКЛ/ВЫКЛ по сигналу от внешнего контроллера.

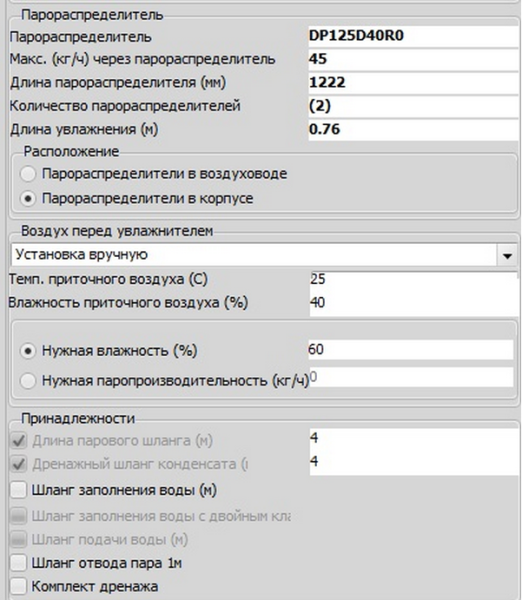

В секции парового увлажнителя можно задать параметры парораспределителя:

Парораспределитель: задать параметры парораспределителя и разместить его в воздуховоде или в корпусе секции.

Параметры воздуха: выставить параметры воздуха (температура, влажность) перед паровым увлажнителем и после.

Принадлежности: задать необходимые принадлежности, отметив их галочками - длина парового шланга, длина шланга конденсата, длина шланга заполнения воды, шланг отвода пара, комплект дренажа.

С помощью программы подбора QC Ventilazione 2.0.1 build 7 теперь вы можете контролировать не только температуру выходящего воздуха из вентагрегата, но и влажность воздуха, используя секцию парового увлажнителя.

Программа доступна для скачивания по ссылке www.quattroclima.biz/guide/selectionvent.php
