Преимущества использования регуляторов мощности нагрева EKR 6.1, EKR 15.1 и EKR 15.Р

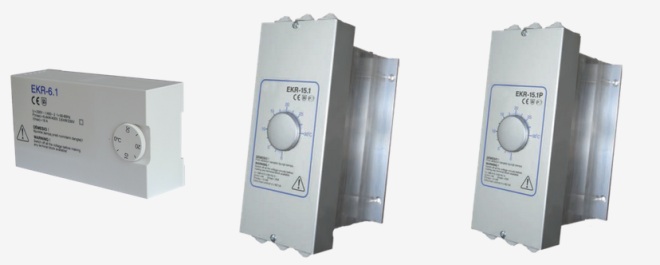

В новом каталоге QUATTROCLIMA GAMMA VENTILAZIONE 2014 года представлены регуляторы мощности нагрева EKR 6.1, EKR 15.1 и EKR 15.1Р на основе полупроводникового элемента-симистора.

EKR 6.1 — регулятор мощности нагрева;
QC-ELA — канальный электрический нагреватель;
TG-K3 — канальный датчик температуры;
TG-R5 — комнатный датчик температуры;
C16 — комнатный термостат.

Они идеально подходят для управления мощностью активных нагрузок, таких как ~1, ~2, ~3- фазных канальных электрических нагревателей и имеют несколько преимуществ по сравнению с другими регуляторами нагрева:

- коммутация нагрузки осуществляется в тот момент, когда ток и напряжения равны нулю;

- исключает возникновение электромагнитных помех;

- уменьшает потребление электроэнергии;

- увеличивает время безотказной работы оборудования;

в коммутирующем устройстве отсутствуют механические элементы, которые подвержены износу.

Принцип работы регуляторов EKR 6.1, EKR 15.1 и EKR 15.1Р основывается на поддержании температуры за счет периодического включения / выключения полной мощности электронагревателей при непрерывном сравнении заданной температуры (заданной на ручке регулятора) и температурой датчика (канальный датчик температуры или датчик температуры в помещении) тем самым определяется необходимость нагрева.

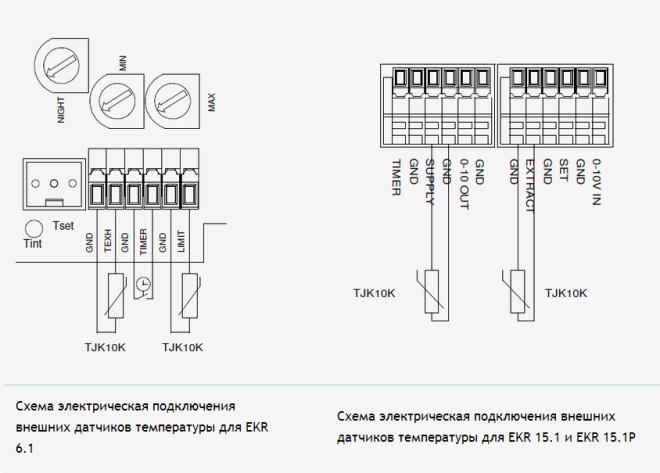

Регуляторы EKR 6.1, EKR 15.1 и EKR 15.1Р имеют возможность подключения внешних датчиков температуры TJK10K, один из которых может быть использован для ограничения максимальной или минимальной температуры.

Регуляторы ЕKR 15.1 и EKR 15.1Р имеют возможность подключения внешнего задатчика температуры TR5K.

Регулятор EKR 6.1 предназначен для управления однофазными и двухфазными электрическими нагревателями.

Регулятор EKR 15.1 и EKR 15.1Р – трехфазными электрическими нагревателями.

Регулятор EKR 6.1 может работать на нагрузку с напряжением 230-415В для EKR 6.1 без необходимости ручного выбора напряжения.

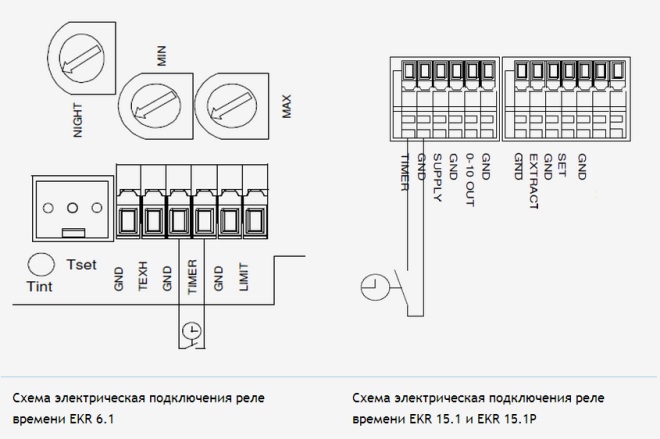

Регуляторы EKR 6.1, EKR 15.1 и EKR 15.1Р могут перенастраиваться на пониженную температуру в ночной период в диапазоне 1-10ᴼС с помощью внешнего реле времени.

Регулятор EKR 6.1, EKR 15.1 и EKR 15.1Р автоматически изменяет режим управления в соответствии с динамикой объекта регулирования.

Регулятор EKR 6.1, EKR 15.1 и EKR 15.1Р могут использоваться в составе щита автоматики с управляющим сигналом 0-10V.

В зависимости от динамики объекта регуляторы автоматический изменяют режим управления:

- регулирование температуры приточного воздуха – в режиме пропорционально-интегрального регулятора.

При быстром изменения температуры воздушного потока, например в приточном канале воздуховода EKR 6.1, EKR 15.1 и EKR 15.1Р работают в режиме фиксированной зоны пропорциональности и фиксированного времени возврата в исходное состояние.

- регулирование температуры в помещении – в режиме пропорционального регулятора.

Для управления медленным изменением температуры воздушного потока, например температура в помещении, EKR 6.1, EKR 15.1 и EKR 15.1Р работают в режиме фиксированной зоны нагрева.

Пример использования регуляторов EKR 6.1, EKR 15.1 и EKR 15.1Р:

регулирование мощности электронагревателя, устанавливаемого в воздуховоде, при помощи регуляторов EKR позволяет решать следующие задачи:

- поддержание температуры в помещении (при наличии датчика температуры в вентиляционном канале);

- экономия затрат электроэнергии на нагрев воздуха (при наличии датчика температуры в помещении - учитываются источники тепла находящиеся в помещении);

- экономия затрат электроэнергии на нагрев воздуха в ночное время суток (при наличии внешнего реле времени - учитывается время когда нет необходимости в интенсивном прогреве).

Комбинируя решения перечисленных задач вы можете построить современную, экономичную и технологичную систему вентиляции ваших помещений.
