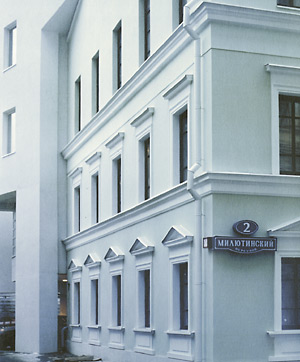

Выполненный проект: Офисное здание по адресу Милютинский пер. д. 4а

Помещения: офисные, технические, буфет, тренажерный зал в подвале.

Большое количество помещений с различными требованиями по параметрам микроклимата. Для офисов обеспечивается приток воздуха с увлажнением + контроль температуры доводчиками (фанкойлами) с индивидуальными пультами управления. Тренажерный зал обслуживает отдельная приточная установка. Для всех помещений обеспечивается вытяжка воздуха.

Использование реверсивной холодильной машины позволяет обогревать офисные помещения в переходный период.

Оптимальное решение для кондиционирования офиса с помещениями различного назначения. Параметры микроклимата поддерживаются в течение всего года.


Вентиляция и кондиционирование

• Вентиляция в помещениях приточно-вытяжная механическая и естественная.
• Помещения подвала обслуживаются самостоятельными приточной и вытяжной установками.
• Для офисных помещений приточная установка с пароувлажнителем, подающая наружный воздух в объеме 30 куб.м./ч на одного человека, но не менее 1.5 кратности воздухообмена в помещении. Количество людей в помещениях определено исходя из расчета 6-8 кв.м. на человека.
• Механические вытяжные системы предусмотрены для офисов, санузлов, буфета и технических помещений.
• Отдельные вытяжные системы с естественным побуждением предусмотрены для насосной, вспомогательных и бытовых помещений, буфета.
• Кондиционирование воздуха в офисных помещениях осуществляется с помощью кондиционеров-доводчиков типа fan-coils с индивидуальными пультами управления.

Холодильный центр

• Холодоносителем для fan-coils служит вода, содержащая 50% этиленгликоля, с параметрами 7-12С от холодильной машины Trane CXAH-120, установленной на кровле здания.
• К установке принята реверсивная холодильная машина с возможностью снабжения fan-coils теплом в холодный период.
• Холодильный центр (насосы, баки, клапаны) размещается в отапливаемом помещении на отметке 26.7 м.
• Схема холодоснабжения - одноконтурная.
• Циркуляция холодоносителя осуществляется насосами DAB (рабочий и резервный). Для регулирования расходов холодоносителя в системе предусмотрены клапаны линейной регулировки.

Противодымная защита при пожаре

• Для обеспечения эвакуации людей из помещений при пожаре предусмотрена система дымоудаления из коридоров с установкой поэтажных клапанов КПУ-1. На кровле установлен крышный вентилятор.

Автоматизация технологических установок

• Поддержание температуры и влажности приточного воздуха согласно заданным параметрам
• Защита калорифера от замерзания (2 ступени: по температуре воздуха за калорифером и по температуре обратной воды)
• Предварительный прогрев калорифера перед включением вентилятора в зимнее время.
• Сблокированное управление и регулирование воздушными клапанами
• Контроллеры СИ82 (SIEMENS)
• В качестве первичных датчиков температуры используются дискретные и аналоговые периферийные устройства, а также регулирующие клапаны REGIN
• Управление системами П1 и П2 со шкафа управления - П-ШУ
• Сблокированное П1-В1, П2-В3, В2
• Автоматическое управление по таймеру
• Пульт управления ПУ
• Регулирование заданных параметров обеспечивается с помощью контуров регулирования, реагирующих на изменения параметров воздуха соответствующими датчиками, установленными на технологическом оборудовании и трубопроводах.
• На основании разницы между установленными и действительными значениями контролируемых параметров контроллеры вырабатывают сигналы рассогласования, которые передаются на регулирующие клапаны и пароувлажнитель.
• Выбор режима управления и выбор сезона "зима-лето" производится ключами управления SA.
• Пуско-защитная аппаратура, аппаратура управления и сигнализации ABB, контроллеры размещены в шкафу управления ШУ.
• Для запуска холодильной машины ХМ1 предусмотрена блокировка пуска при наличии сигнала о включении насосов и сигнала от реле протока, поставляемого совместно с холодильной машиной.
