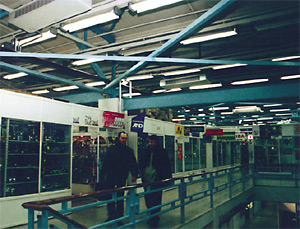

Выполненный проект: Торговый комплекс "Горбушкин двор"

• Помещения: торговые залы со свободной планировкой. Продажа бытовой техники и электроники.
• Организация системы холодоснабжения торговых залов при одновременной реконструкции Заказчиком систем вентиляции.
• Установлены канальные воздухоохладители для охлаждения воздуха, поступающего из приточных установок Заказчика, и подвесные двухтрубные фанкойлы в корпусе. Источником холода являются 3 холодильные машины общей производительностью 1.46 МВт с регулировкой холодопроизводительности в пределах 20%-100%, что важно при сильно и непредсказуемо варьирующихся тепловых нагрузках.
• Основной особенностью является высокая экономичность системы кондиционирования и вентиляции при ее очень высокой мощности.

Исходные данные

Настоящий проект содержит технические решения по дооборудованию существующей системы общеобменной вентиляции здания системой кондиционирования воздуха.

Вопросы вентиляции помещений решаются Заказчиком по собственному проекту. Техническое задание на проектирование системы кондиционирования воздуха выдано Заказчиком на основании проекта вентиляции.

Рабочая документация по системам кондиционирования воздуха и холодоснабжения разработана на основании технического задания Заказчика.

Проектирование систем кондиционирования и холодоснабжения велось в соответствии с требованиями следующих нормативных документов:

• СНиП 2.04.05-91* "Отопление, вентиляция и кондиционирование воздуха"
• СНиП 2.08.02-89* "Общественные здания и сооружения"
• СНиП 2.04.14-88 "Тепловая изоляция оборудования и трубопроводов"

Расчетные параметры наружного воздуха для теплого периода приняты:

• tн=+26.5°С, Jн=52 кДж/кг

Расчетная температура внутреннего воздуха при расчетных условиях, изложенных в техническом задании Заказчика, принята tв=23±2°С. Указанная температура обеспечивается только при совместном действии фанкойлов и выполняемых Заказчиком в соответствии с техническим заданием приточных вентсистем. Допустимы отклонения температуры воздуха в пределах до ±4°С в отдельных зонах в связи с произвольным размещением по торговым площадям групп тепловыделяющего бытового оборудования и условиями монтажа системы в действующих торговых помещениях.

В переходный и холодный периоды года регулирование параметров внутреннего воздуха в соответствии с техническим заданием проектируемым оборудованием системы кондиционирования воздуха не предусмотрено.
