Выполненный проект: Учебный корпус РГУ им. И.М. Губкина, г. Москва

Задача

 В аудиторию 711 и прилегающей к ней холлу в здании учебного корпуса РГУ им. И.М. Губкина требовалась поставка оборудования, монтажные работы и запуск системы кондиционирования и вентиляции.

Выбор решения

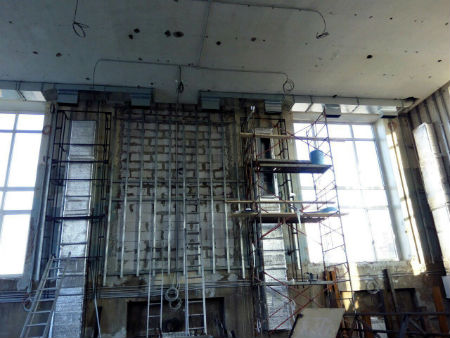

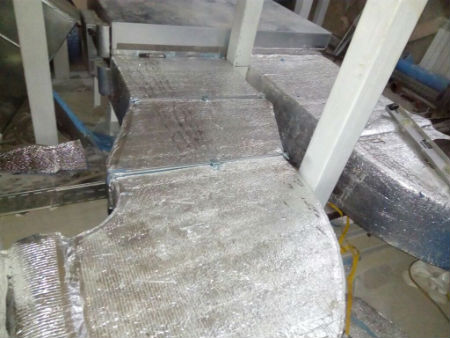

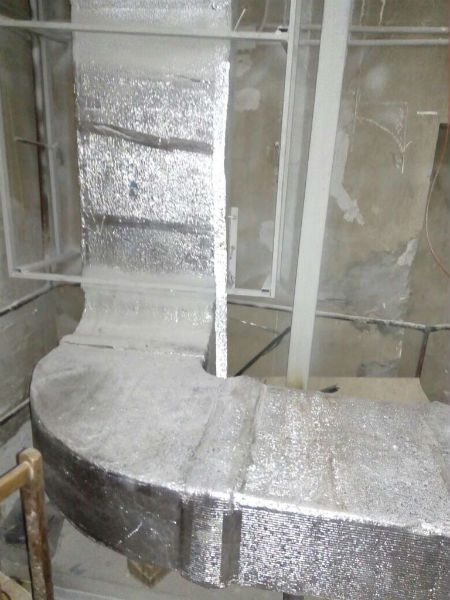

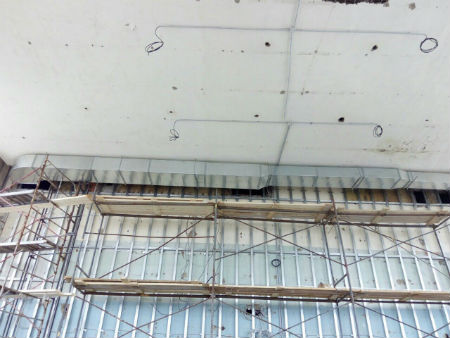

Для комфортного микроклимата в аудитории и прилегающей к ней холлу вентиляция предложена с механическим побуждением. Объемы воздухообменов в обслуживаемых помещениях рассчитаны по числу людей находящихся в аудитории и смежных помещениях с учетом времени пребывания (менее 2-х часов в аудитории) согласно СП 60.13330.2012.  Подача и удаление свежего воздуха обеспечивается приточно-вытяжной установкой Korf UTR 80-50 расположенной на чердаке, что обеспечивает простоту установки и обслуживания, а также возможность доступа к ним в любое время. Для экономии электроэнергии установка снабжена роторным рекуператором. Воздуховоды вентиляционных систем проложены вне рабочей зоны, под потолком и на чердаке, чтобы не мешать перемещению сотрудников.  Приток в обслуживаемые помещения производится через потолочные воздухораспределители Арктос (АМР), размещаемые в подвесном потолке. Вытяжка также производится через решетки располоены в потолке. Применение шумоглушителей на воздуховодах и виброопор для вентиляторов снижает уровень шума до нормируемого предела. Воздуховоды вентиляционных систем выполнены из оцинкованной стали. Все воздуховоды прокладываемые на чердаке изолируются.

Для регулиования расходов воздуха на ответвлениях воздуховодов предусмотрены воздушные клапаны. На воздуховодах в местах предусмотренных СНиП устанавливаются нормально открытые клапаны с пределом огнестойкости El90.

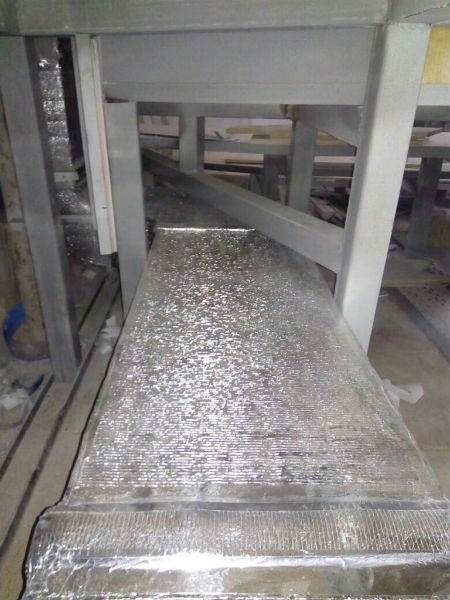

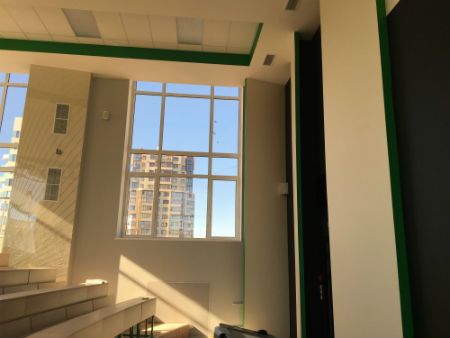

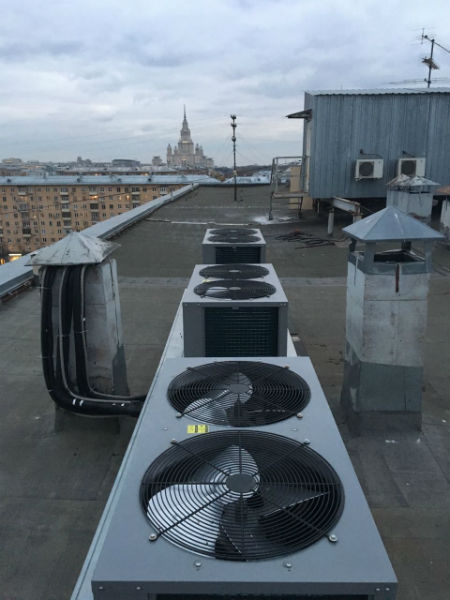

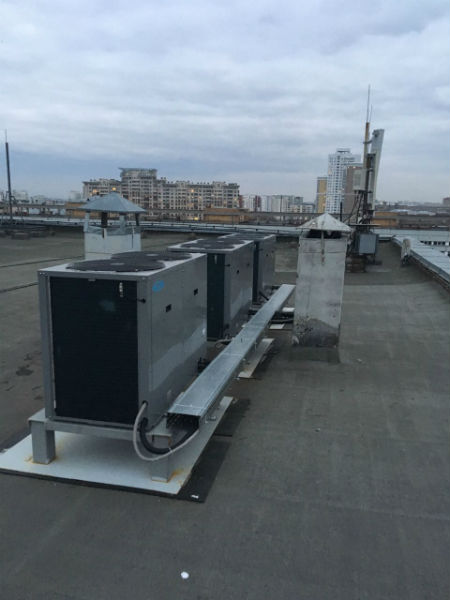

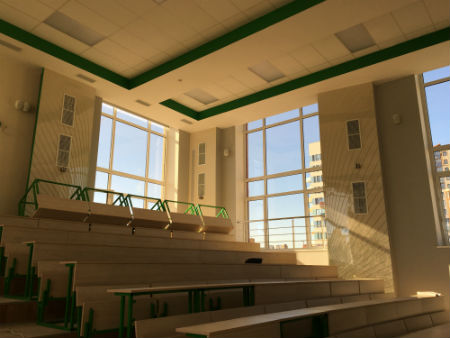

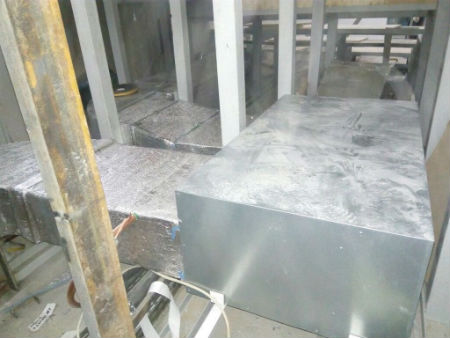

Система кондициониования в аудитории предусматрена на основе оборудования производства General Climate. В пространстве под зрителями располагаются канальные внутренние блоки GC-DN76HWN1 мощностью 22 кВт (3 шт.). Охлажденный воздух подается в помещение через настенные решетки Арктос (АДР) расположенные вдоль боковых стен. Удаление воздуха производится в конце и начале помещения. Наружные блоки GU-U76HRN1 (3 шт.) размещаются на кровле. Внутренние блоки кондиционеров устанавливаются в конструкции ступенчатого пола. что обеспечивает легкий дступ к ним для чистки фильтров и др.сервисного обслуживания. Воздуховоды систем кондициониования проложены вне рабочей зоны, под фальш полом и в коробах, чтобы не мешать перемещению сотрудников.

Установленное оборудование обеспечивает надежную и безопасную работу.Автоматизация оборудования выполняется в полном объеме и обеспечивает:

- все вентиляционные установки и кондиционеры оборудованы системами автоматического регулирования, дистанционного и ручного управления;

- отключение всех систем при пожаре;

- управляющие блоки систем вентиляции и кондиционирования обеспечивают точное регулирование обогрева и охлаждения, высокую стабильность и безопасность оборудования;

- защита электродвигателей от перегрева;

- защита двигателей от перегрузки;

- защита двигателей от перегрузки;

- защита вентиляторной группы;

- при выключении вентиляционных установок, обеспечивается закрытие воздушных заслонок на приточных и вытяжных установках;

- устройства контроллеров систем вентиляции и кондиционирования являются автономным, цифровым, программируемыми приборами;

- панели управления устанавливаются в аудитории.

Автоматическое управление системами осуществляется от комплексных щитов управления.
