Выполненный проект: КВА-КВА ПАРК

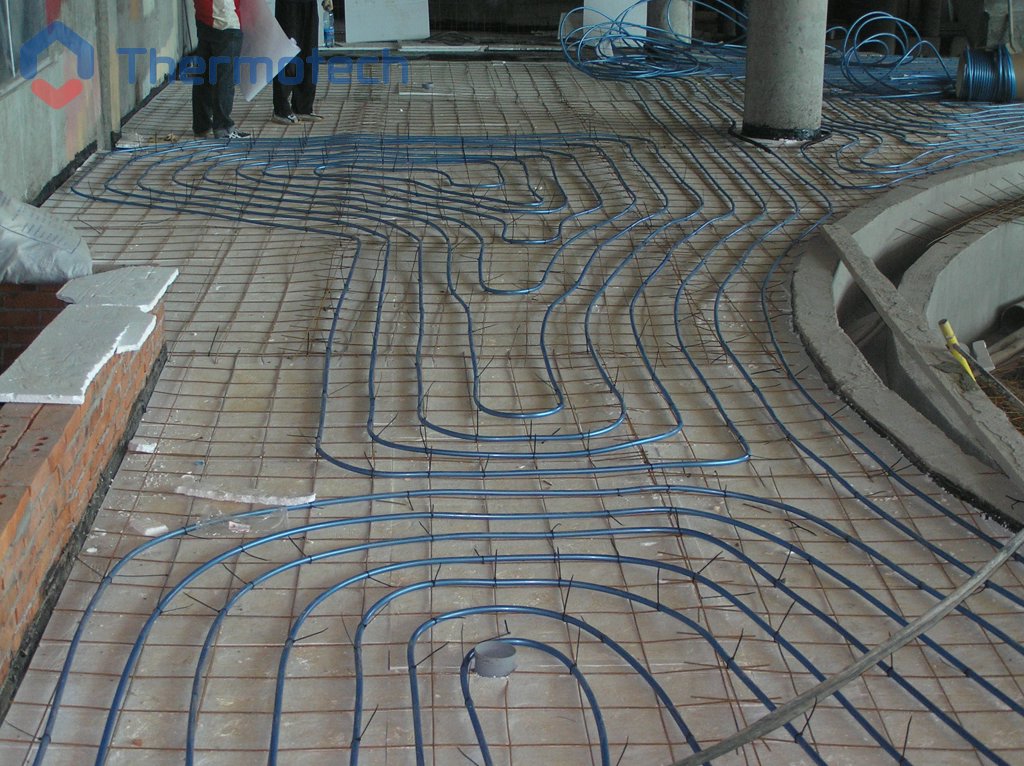

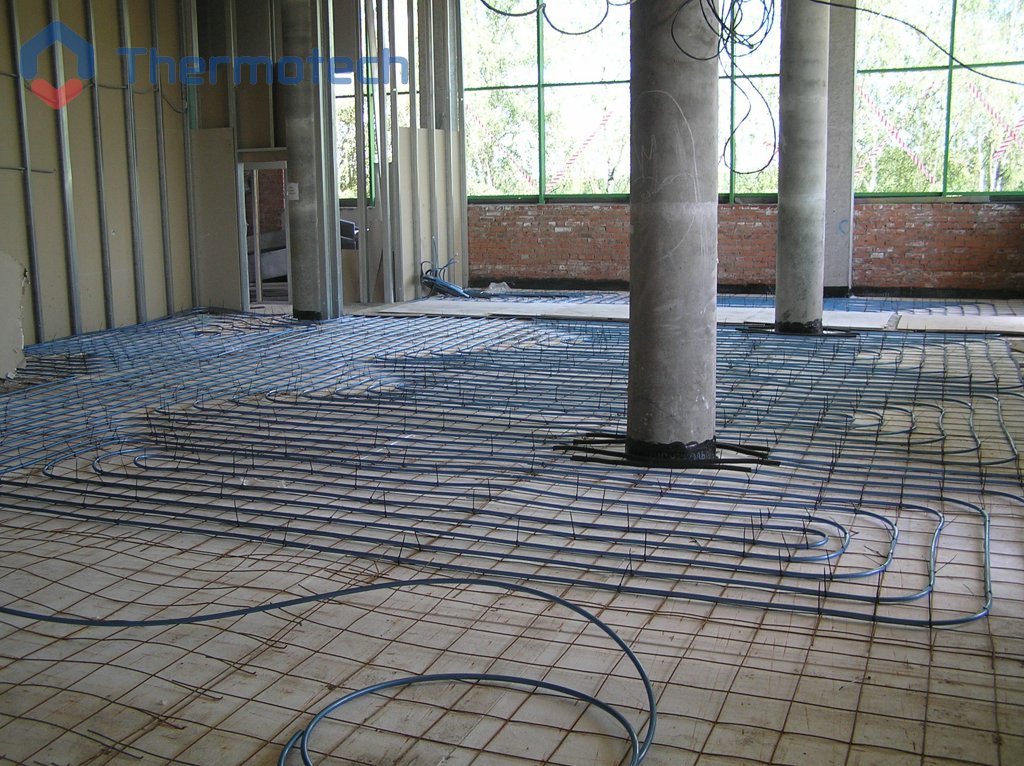

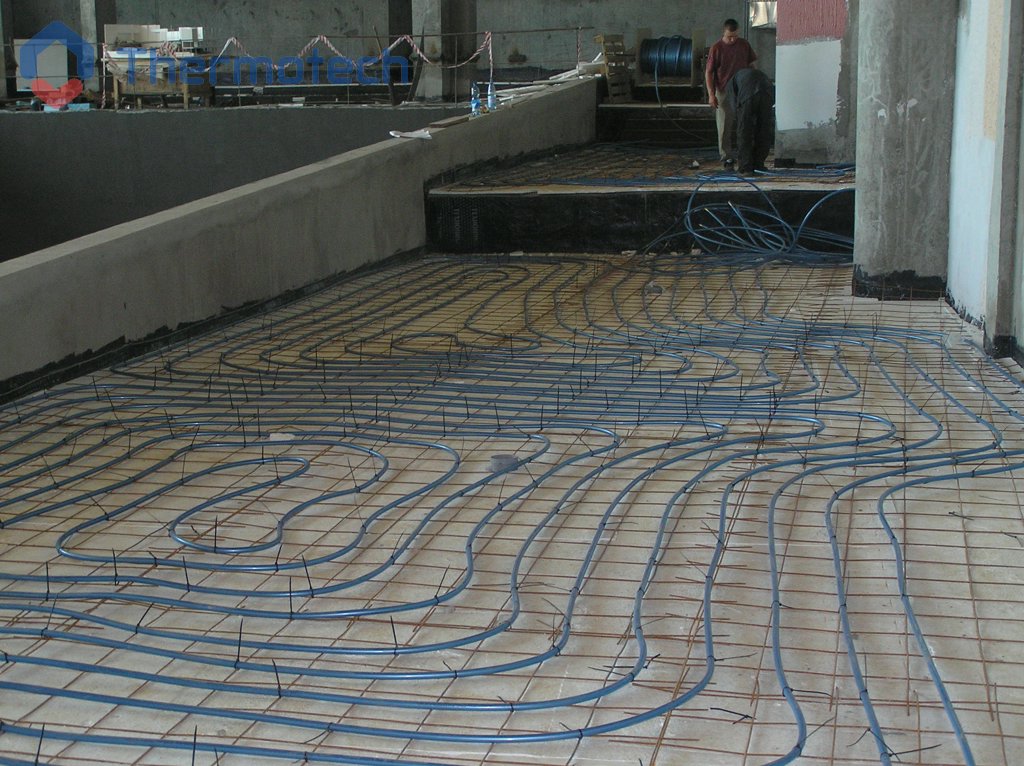

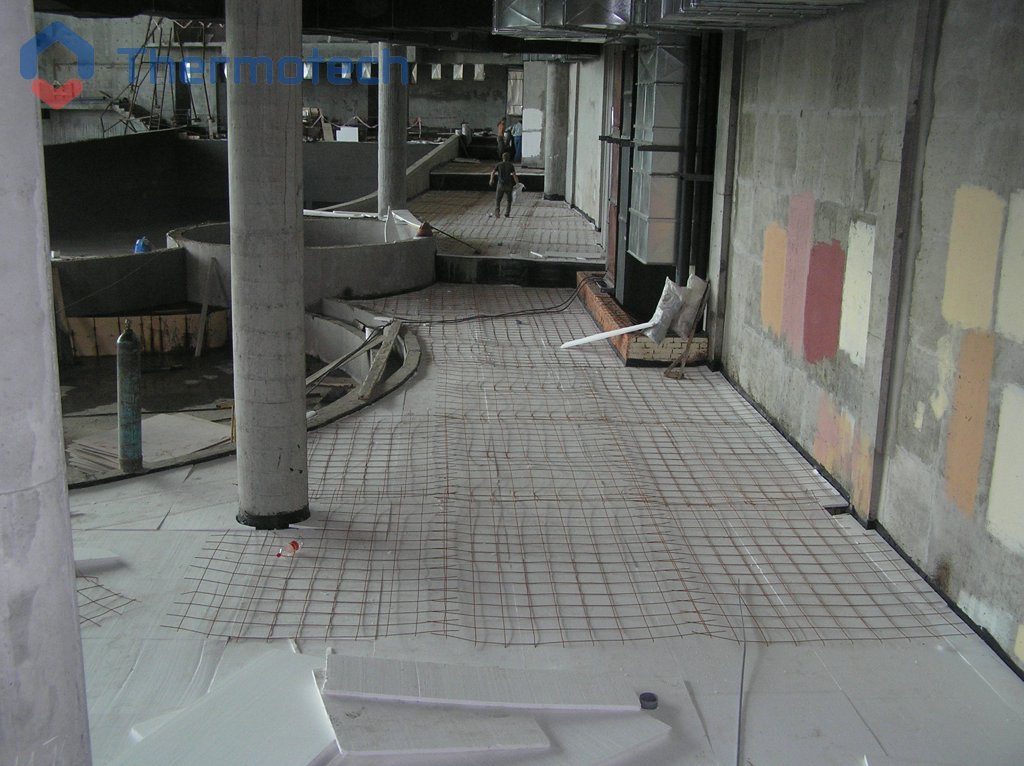

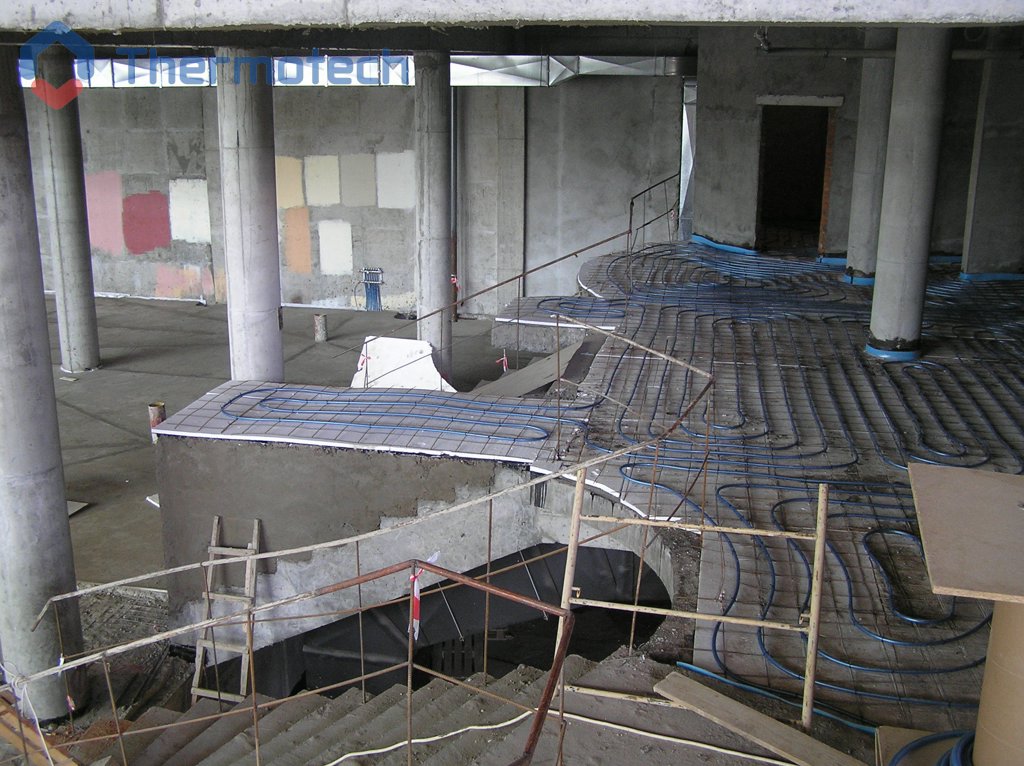

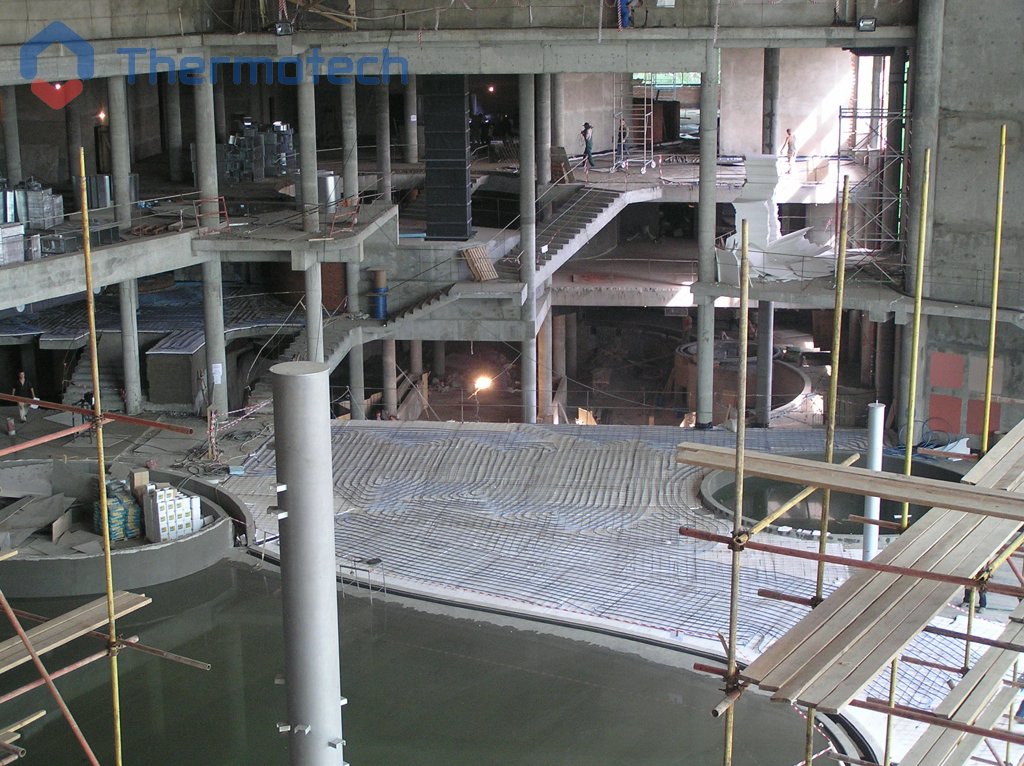

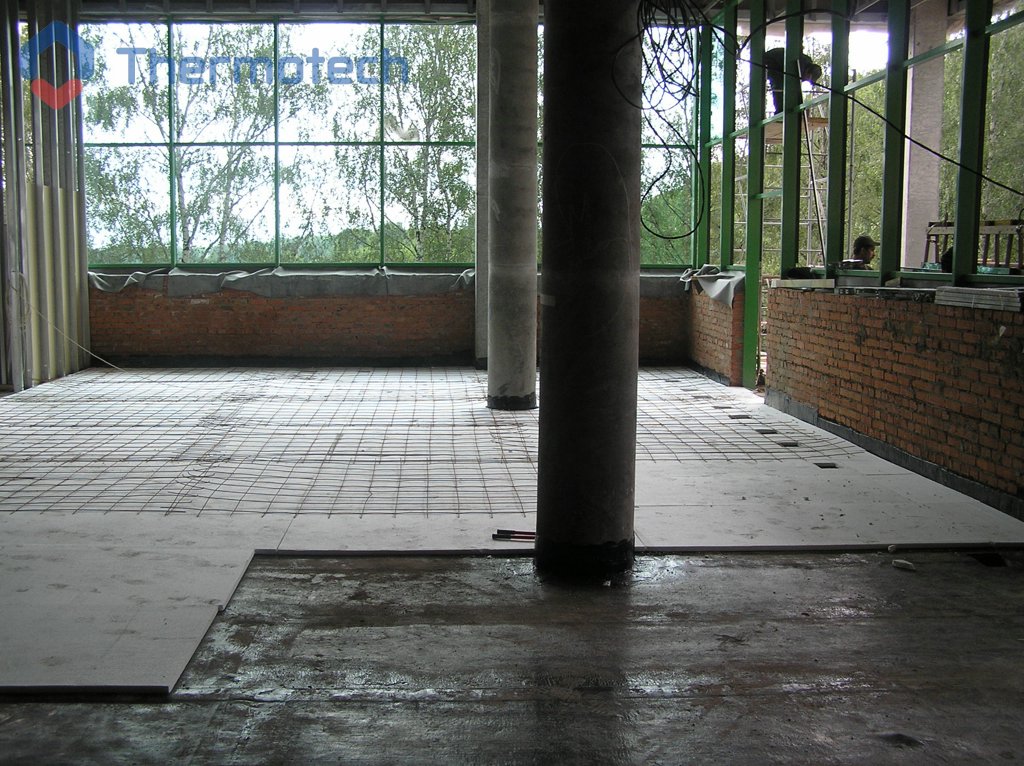

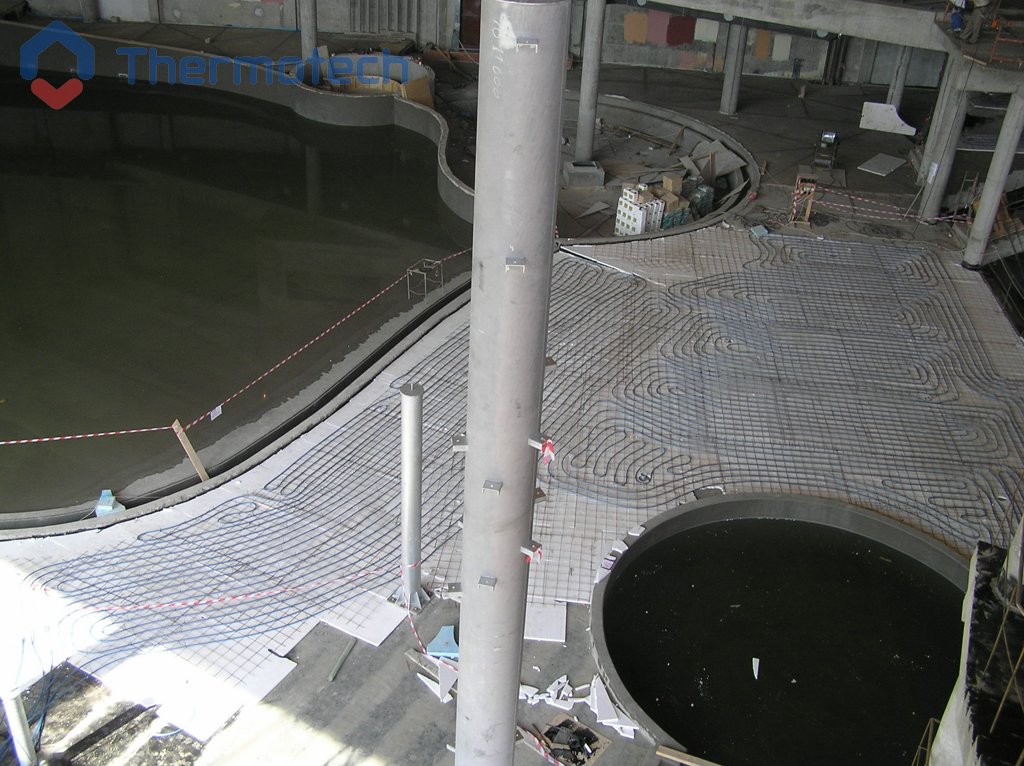

На объекте смонтирована многоуровневая, многофункциональная система ВТП на общей площади 4200 м².

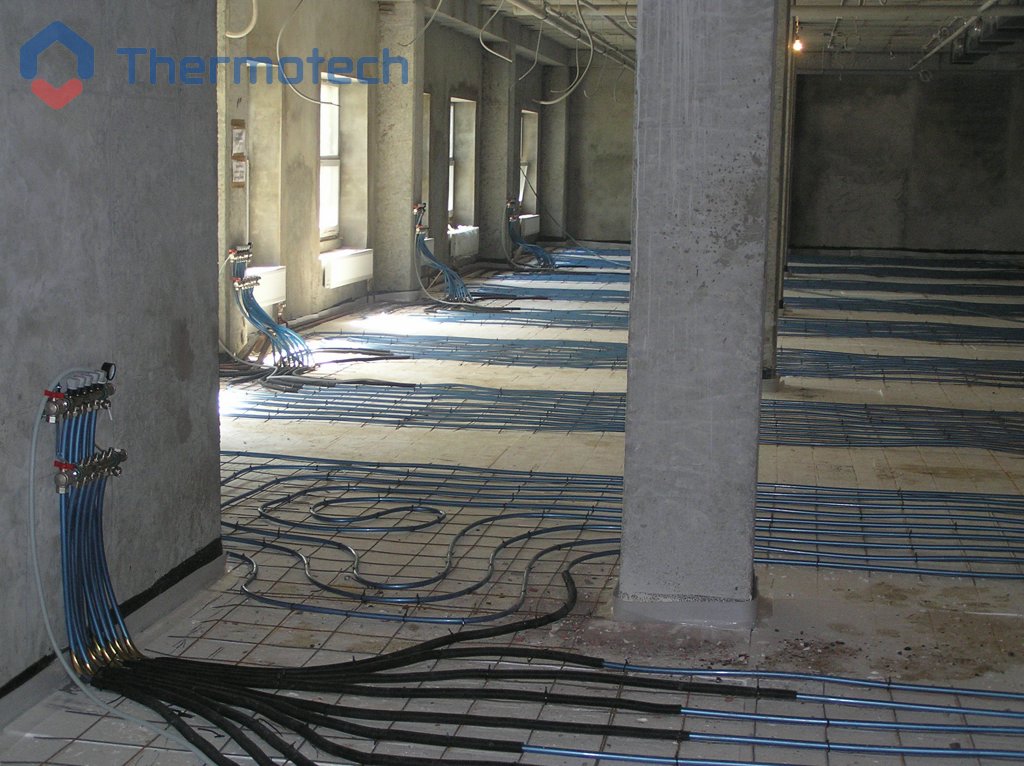

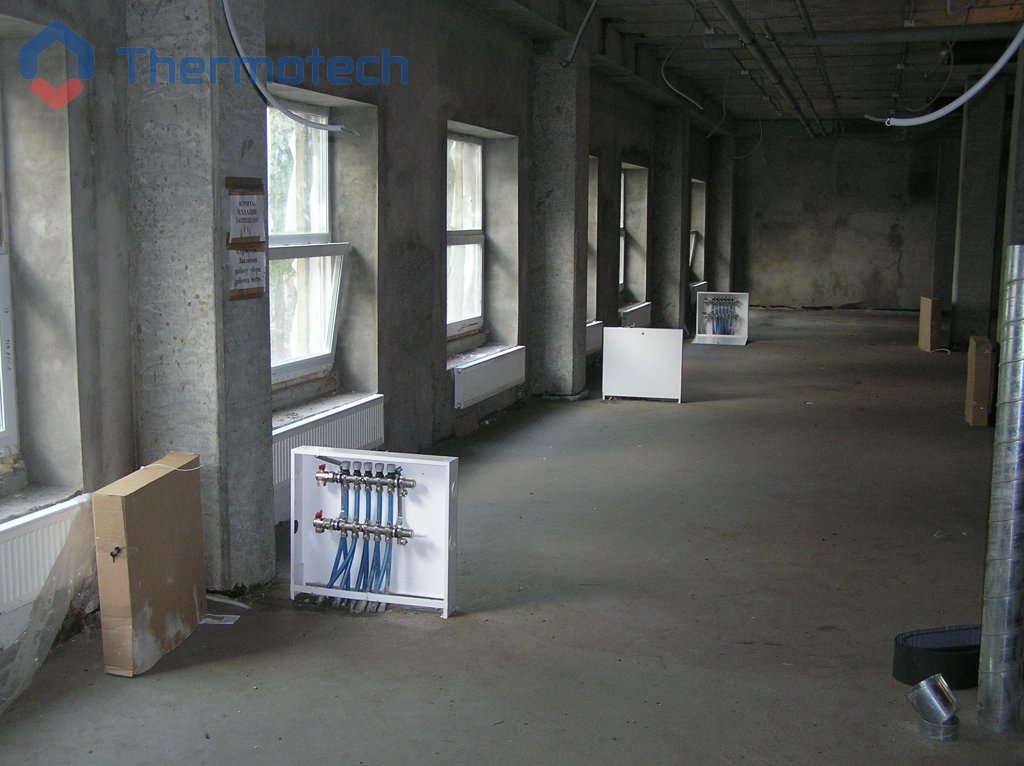

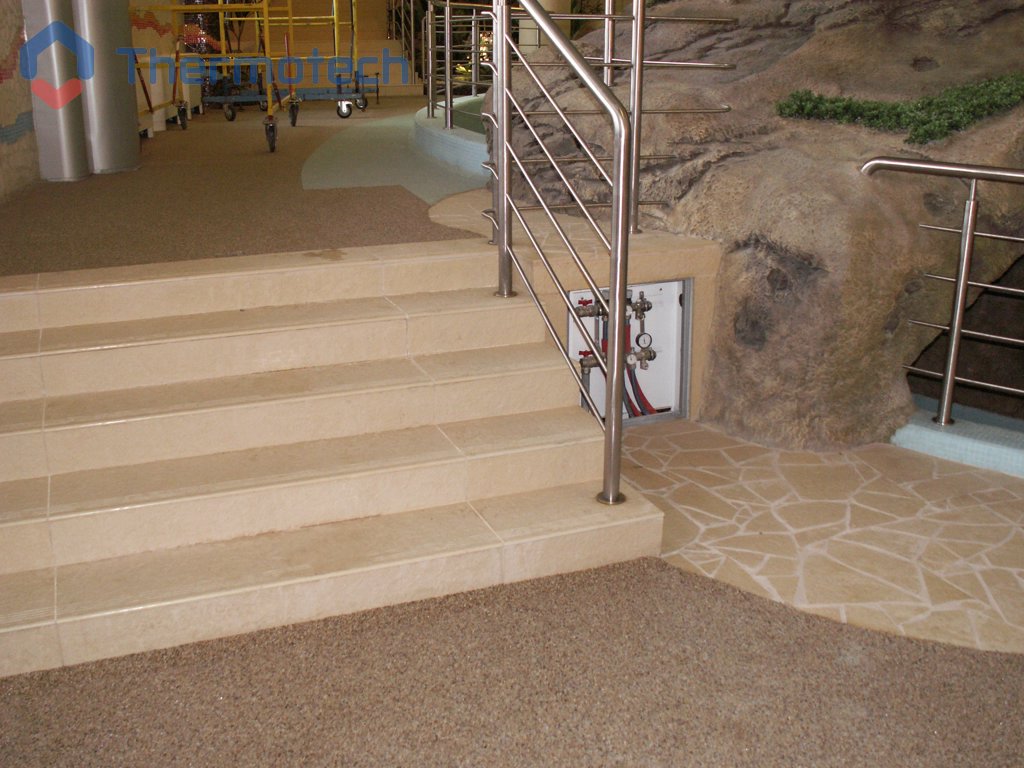

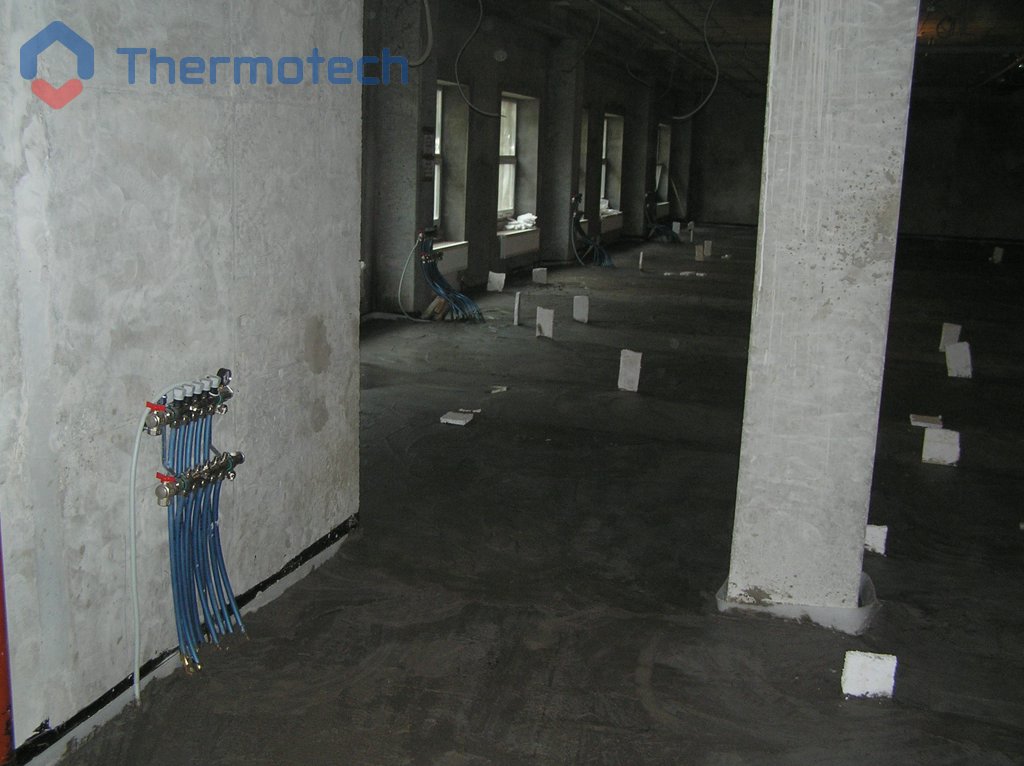

Шкафы с распределительными коллекторами спрятаны в ниши, а также в зонах декоративных скал.

Исходя из решаемых задач ВТП, применены и различные принципы контроля и управления температуры. В целом температурой теплоносителя управляет контроллер теплоснабжения с погодной компенсацией, осуществляя контроль температуры наружного воздуха, на прямом и обратном трубопроводе и управляя соответствующими клапанами на главном распределительном коллекторе системы теплоснабжения.

В зонах обходных дорожек и душевых система построена по принципу «комфорт» (поддержания постоянной температуры поверхности пола). Для этого в стяжку установлены датчики в пол, а на входе распределительных коллекторов – двухходовые клапана с приводами («зональное регулирование»). Из-за небольшой разности температур воздух/поверхность, а также из-за необходимости большого воздухообмена системы приточно-вытяжной вентиляции, система ВТП в этих зонах является лишь дополнительной отопительной системой, основную нагрузку же несет на себе система вентиляции.

В зонах раздевалок и «административно-хозяйственных» помещений управление системой ВТП осуществляется по данным термостатов, контролирующих температуру воздуха в соответствующих зонах.
