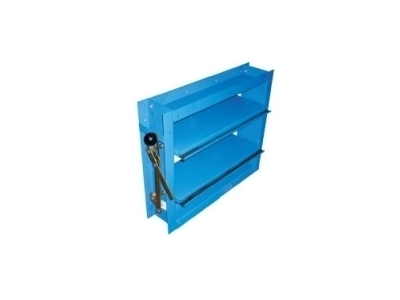

Заслонки воздушные унифицированные Феррум 5.904-49 прямоугольного сечения с электроприводом /ручным управлением

Описание серии

Заслонка состоит из корпуса с присоединительными фланцами, поворотных лопаток, установленных в узлах вращения, имеет систему тяг и рычагов, передающих движение от привода к лопаткам. Поворот лопаток осуществляется с помощью исполнительного механизма, укрепленного на корпусе заслонки.
В качестве, которого для данного типа заслонок применяются механизмы исполнительные электрические однооборотные типа МЭО-16/25-0,25 (для Р250´250Э, Р250´400Э, Р400´400Э, Р400´500Э, Р400´600Э, Р600´>600Э) и МЭО-40/25-0,25 (для Р800´800Э, Р1000´1000Э).

Технические характеристики

относительная влажность воздуха 95 %
Температура среды 50 oC
частота тока 50 Гц
напряжение питания 220.240 В
Подходит  для кафе/ресторана, для магазина, для здания/гостиницы, для общественных / промышленных помещений, для точного климата,

Технологии

  • Назначение (заслонки)
    Назначение (заслонки)

    Заслонки воздушные унифицированные с ручным управлением предназначены для регулирования количества воздуха и невзрывоопасных воздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше воздуха с температкрой 80°С, не содержащих липких вещнств и волокнистых материалов, с содержанием пыли и других твердых примесей в количестве не более 100 мг/м3.

    Применяются заслонки в системах вентиляции, кондиционирования воздуха, воздушного отопления и других санитарно-технических системах.



  • Размеры заслонок
    Размеры заслонокПрисоединительные размеры по фланцам заслонок соответствуют размерам по ГОСТ 26270-84.
  • Установка заслонок
    Установка заслонокПри установке заслонки оси лопаток должны быть расположены горизонтально. Первая буква шифра - "Р"- обозначает назначение заслонки, т.е. регулирующая. Число обозначает нормализованные размеры сечения заслонки по высоте и ширине, соответствующие наружным размерам воздуховода. Последняя буква шифра - "Р"- обозначает вид привода, т.е. ручное управление. Для обеспечения взрывозащиты клапана  детали, которые в процессе работы клапана соприкасаются между собой,  выполнены из пары металлов – латунь-сталь.

Документы

  • Расширенные тех. хар-ки PDF, 0.56 Mb Скачать
