Назначение

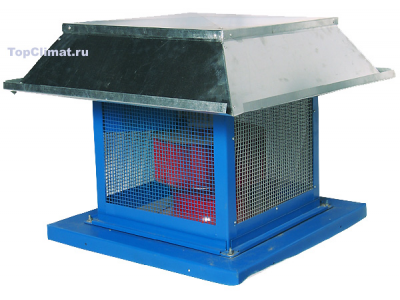

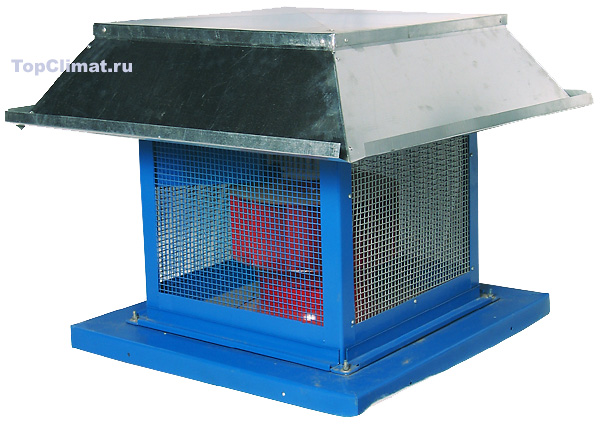

Крышные радиальные вентиляторы ВКР-ИННОВЕНТ применяются в системах вытяжной вентиляции производственных, общественных и жилых зданий, а также для других санитарно-технических целей.
Общие сведения
- Вентилятор имеет радиальное рабочее колесо с назад загнутыми лопатками и корпус квадратного поперечного сечения; рабочее колесо смонтировано непосредственно на валу двигателя.
- Выход воздуха производится горизонтально веерно.
- Вентиляторы имеют запас давления и допускают подсоединение воздуховодов на входе.
- Вентиляторы могут комплектоваться гравитационными обратными клапанами, по специальному заказу - глушителями шума.
- Вентиляторы с установочной мощностью менее 0,55 кВт могут комплектоваться двигателями как на напряжение 220В и однофазный ток, так и на напряжение 380В и трехфазный ток, а большей мощности только на напряжение 380В и трехфазный ток.
Варианты изготовления
ТУ-4861-007-52770486-04Условия эксплуатации
- Вентиляторы предназначены для перемещения невзрывоопасных газовоздушных смесей с температурой не выше 40oС, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше аггресивности воздуха.
- Допустимое содержание пыли и других твердых примесей в перемещаемых средах - не более 100 мг/м3. Наличие липких, волокнистых и абразивных веществ не допускается.
- Вентиляторы предназначены для эксплуатации в макроклиматических районах с умеренным (У) и тропическим (Т) климатом 2-й категории размещения по ГОСТ 15150-69. Температура окружающей среды от - 40oС до + 40oС (+ 45oС для тропического исполнения).

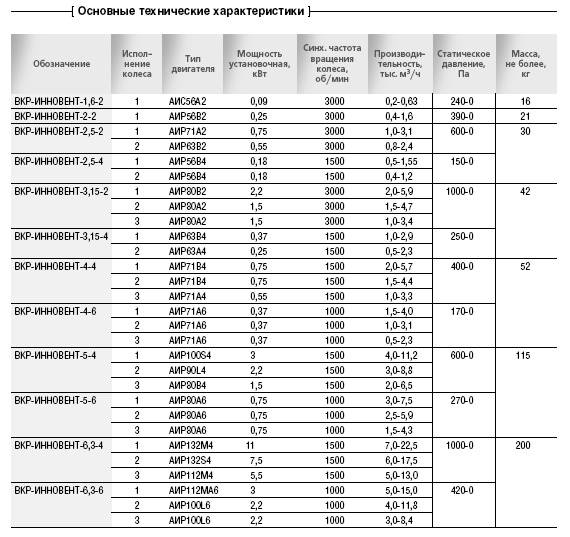

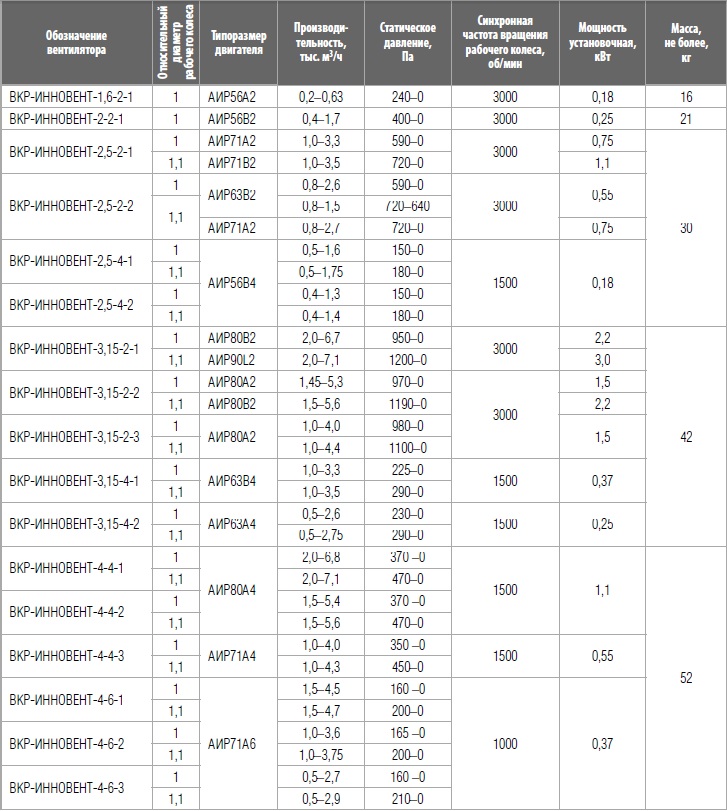

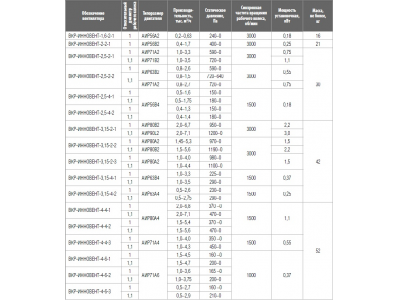

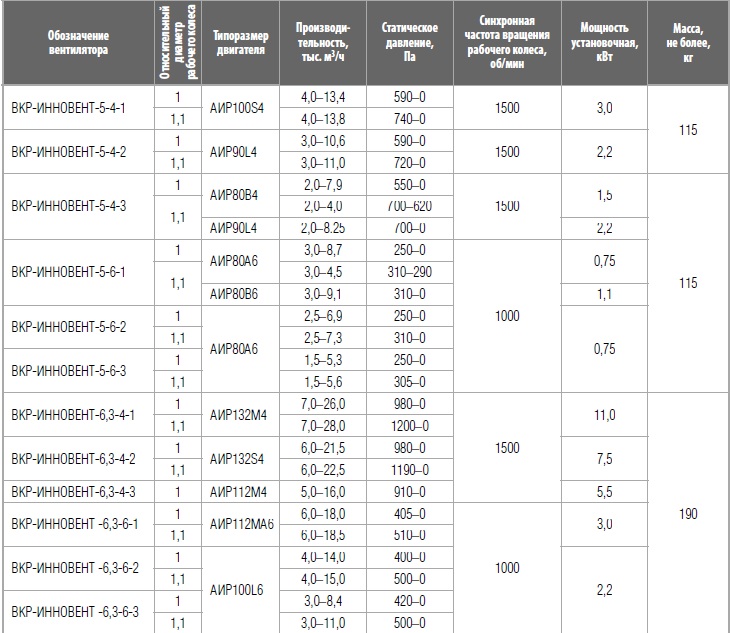

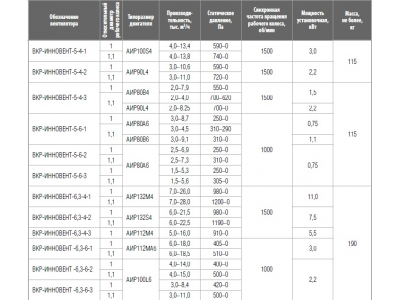

Характеристики
| макс. скорость вращения | 3000 об/мин | |
| макс. производительность по воздуху | 7000-22000 м3/ч | |
| макс. температура окружающей среды | +45 oC | |
| максимальное статическое давление | 1000-0 Па |
Высокая производительность при минимальной частоте вращения
