Описание серии

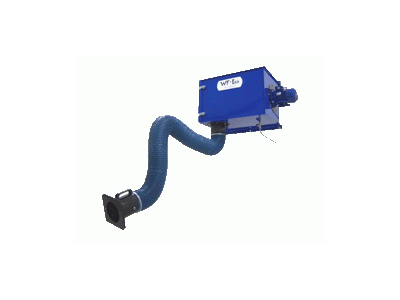

Настенный самоочищающийся картриджный фильтр Alfi «A-003» предназначен для очистки воздуха от мелко-среднедисперсной сухой, легко очищаемой пыли и дыма, выделяющихся во время сварки, металлообработки и прочих процессов, сопровождаемых выделением взвешенных вредных частиц размером до 0,1 микрона.
Установка эксплуатируется в помещении как конечное устройство по рециркуляционной схеме, так и в составе системы промышленной вентиляции. Температура перемещаемого воздушного потока не должна превышать +80ºС. Очищаемый воздушный поток не должен содержать взрывоопасных смесей.
Функционирование
Поступающий поток загрязненного воздуха проходит через префильтр, который задерживает частицы размером до 50 микрон и предохраняет фильтрующую кассету от попадания на ее поверхность искр и крупных частиц загрязнения.Далее воздушный поток равномерно проходит сквозь поверхность кассеты, которая задерживает частицы загрязненного воздуха размером до 0,1 микрона. В результате очищенный воздух выбрасывается наружу.
Очистка фильтрующей кассеты происходит, путем подачи короткого импульса сжатого воздуха через клапан в её внутреннюю полость, где поток сжатого воздуха равномерно распределяется при помощи стабилизатора. В результате такого импульса происходит встряска фильтрующей кассеты, при которой осевшие на её поверхность частицы падают в накопительный бункер и затем в пылесборник. Очистка кассеты может производиться автоматически при работающем или неработающем вентиляторе, а также вручную при выключенном фильтре.
Управление работой фильтра и процессом самоочистки происходит через блок управления, который монтируется на неподвижной конструкции.
Конструкция
Корпус фильтра изготавливается из листовой стали и окрашивается высококачественной порошковой краской, которая обеспечивает высокую защиту корпуса от воздействий окружающей среды.
Вытяжной вентилятор является частью конструкции фильтра. Входной модуль фильтра позволяет подключить к нему вытяжное устройство различного радиуса действия.
Фильтр предназначен для настенной установки.
