Циклоны предназначены для очистки воздуха от технологических выбросов различных производств в атмосферу.
Циклоны НИИОГаз типа ЦН-15 предназначены для улавливания золы из дымовых газовых котельных, работающих на твёрдом топливе, а также сухой неслипающейся и неволокнистой пыли при начальной запылённости воздуха до 400 г/м3.
Циклоны ЦН-15 отличаются небольшими по сравнению с другими циклонами габаритами и более устойчивой работой на пылях, склонных к налипанию, поэтому их эксплуатация оправдана при очистке воздуха с высокой концентрацией мелкодисперсной пыли или при улавливании средне- и сильнослипающихся пылей. Они также менее подвержены износу.
Циклоны ЦН устанавливаются как на всасывающем, так и на нагнетательном воздуховодах. При установке группы циклонов на нагнетательном воздуховоде они соединяются на выхлопе общим сборником и шахтой; при установке на всасывающем воздуховоде на выхлопных патрубках монтируются улитки, соединяемые общим сборным коллектором.
Циклоны состоят из 3-х составных частей:
- корпуса,
- цилиндра внутреннего,
- цилиндра внешнего.
Улитки состоят из двух составных частей:
- клапана,
- корпуса.
Циклоны изготовляются правого и левого исполнения. Циклонами правого исполнения называются циклоны, в которых материаловоздушный поток в плане имеет направление вращения – по часовой стрелке, левого исполнения – против часовой стрелки.
При изготовлении циклонов и улиток левого исполнения, цилиндр внешний циклона и корпус улитки изготавливаются по предварительно отзеркаленным чертежам. Чертежи остальных деталей циклона и улитки одинаковы, как правого, так и левого исполнения.
Установка циклонов с зонтом или с улиткой определяется конкретными условиями при разработке проектной документации на строительство. При работе циклона под давлением на нём устанавливается зонт, под разряжением – улитка.

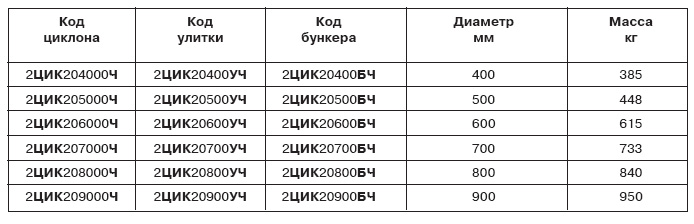

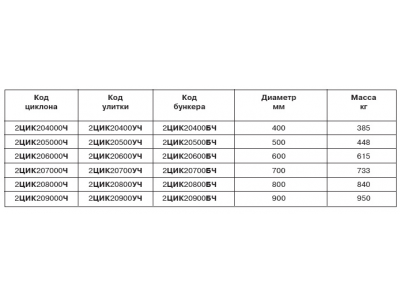

Циклон НИИОГаз ЦН-15, варианты исполнения:
- ТУ 4863-208-04612941-99
Очистка воздуха от неслипающихся неволокнистых пылей
