Циклоны предназначены для очистки воздуха от технологических выбросов различных производств в атмосферу.
Циклоны СИОТ предназначены для грубой и средней очистки воздуха от неслипающихся неволокнистых пылей. Эти циклоны можно устанавливать как на всасывающем, так и на нагнетательном воздуховодах.
При абразивных пылях циклон следует устанавливать только на всасывающем воздуховоде. При установке на всасывающем воздуховоде циклон монтируется с раскручивателем с винтовой крышкой, а при установке на нагнетательном патрубке – с шахтой и колпаком.
Циклоны состоят из 3-х составных частей:
- корпуса,
- цилиндра внутреннего,
- цилиндра внешнего.
Улитки состоят из двух составных частей:
- клапана,
- корпуса.
Циклоны изготовляются правого и левого исполнения. Циклонами правого исполнения называются циклоны, в которых материаловоздушный поток в плане имеет направление вращения – по часовой стрелке, левого исполнения – против часовой стрелки.
При изготовлении циклонов и улиток левого исполнения, цилиндр внешний циклона и корпус улитки изготавливаются по предварительно отзеркаленным чертежам. Чертежи остальных деталей циклона и улитки одинаковы, как правого, так и левого исполнения.
Установка циклонов с зонтом или с улиткой определяется конкретными условиями при разработке проектной документации на строительство. При работе циклона под давлением на нём устанавливается зонт, под разряжением – улитка.

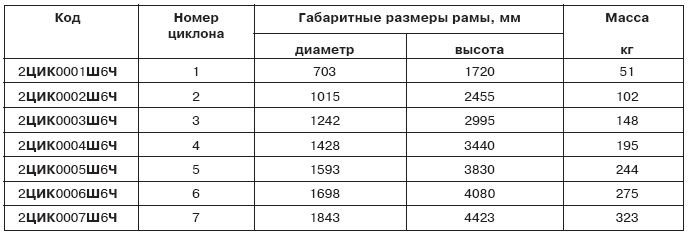

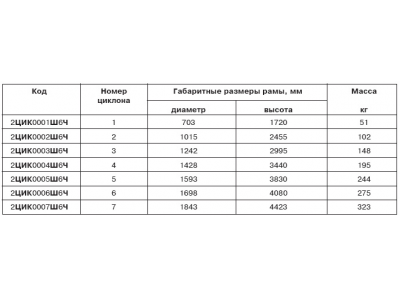

Циклон СИОТ, варианты исполнения:
- ТУ 4863-208-04612941-99
Очистка воздуха от неслипающихся неволокнистых пылей
