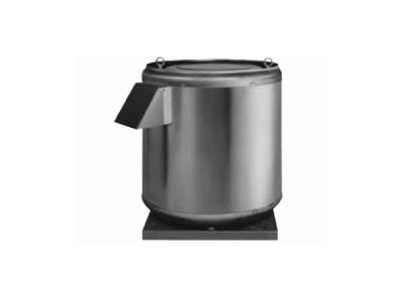

Описание серии

Крышные вентиляторы дымоудаления TLT cерии BVD предназначены для разделения воздушной среды в помещениях во время пожара на задымленную (верхние слои) и свободную от дыма (нижние и средние слои), а равно отводу выделяющегося при горении тепла на протяжение не менее 2-х часов при максимальной температуре отводимых газов в 400oС либо 600oС.

Таким образом, работа вентилятора во время пожара обеспечивает условия видимости достаточной для эвакуации людей и работы пожарной команды, а также препятствует самовозгоранию предметов под действием высоких температур.

Программа поставок включает более 100 моделей 6-ти типоразмеров.

Температурная/временная категория согласно EN 12101, часть 3:
F400 № CE: 0761-CPD-0007 Общий допуск стройнадзора № Z-78.11-126
F600 № CE: 0761-CPD-0006 Общий допуск стройнадзора № Z-78.11-126

Программа поставок включает более 100 моделей 6-ти типоразмеров.

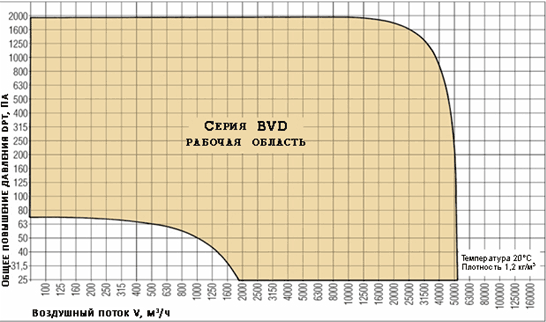

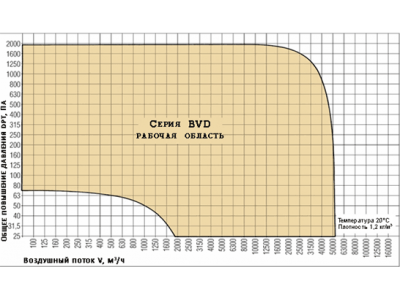

Воздушный поток максимум 51.500 м3/ч.
Дополнительно развиваемое давление до 1900 Па.

Продукция сертифицирована в РФ.

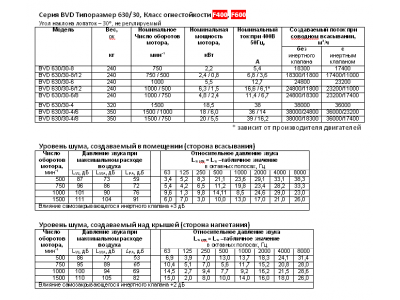

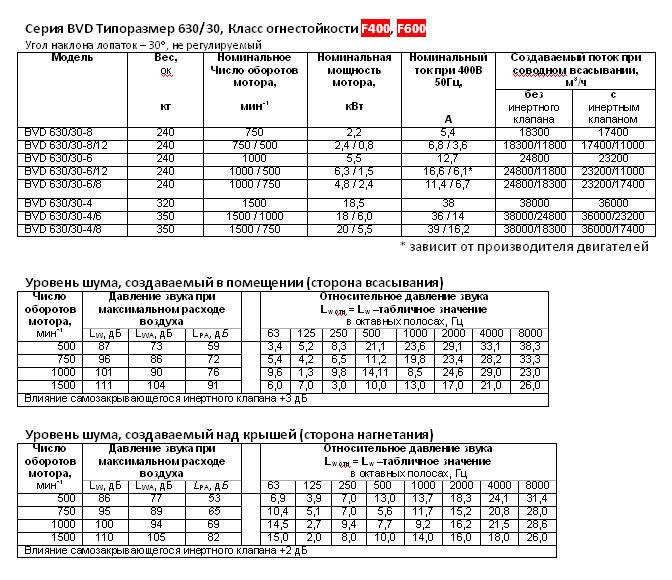

Технические характеристики

Воздушный поток до 38000 м3/ч
Класс огнестойкости F400, F600
Лопатки угол наклона 30o, не регулируемый
Ток 3.6-39 А
Мощность двигателя 0.8-20 кВт
Вес 240 кг
Напряжение 400 B
Скорость вращения 500-1500 об/мин

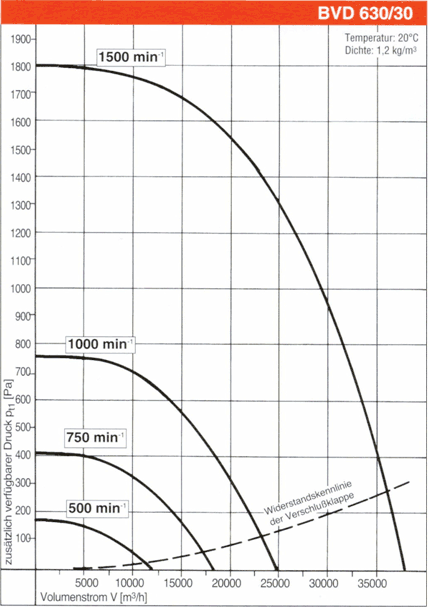

Повышение давления до 1800 Па
Подходит  для магазина, для здания/гостиницы, для общественных / промышленных помещений,

Технологии

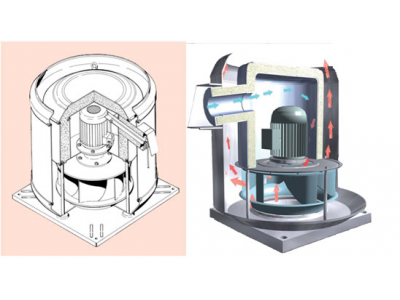

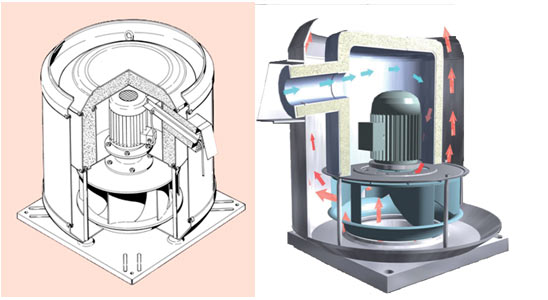

  • • Корпус из коррозионностойкого алюминия, радиальное рабочее колесо с односторонним всасыванием из стального листа, динамически сбалансировано в соответствие с ISO 14694-2003
  • • Монтаж снаружи здания на монтажный цоколь для плоских или наклонных крыш
  • • Направление создаваемого потока снизу-вверх, вертикально
  • • Опорная плита из оцинкованного по методу Сендзимира стального листа с глубокопротянутым впускным соплами и резьбовыми шпильками для непосредственного фланцевого подсоединения дополнительного оборудования
  • • Поверхность защищена с помощью порошкового покрытия на основе полиэфирной смолы, цвет RAL7030 (каменно-серый)
  • • Привод прямой от стандартизованного в соответствии с IEC трехфазного электродвигателя, модель V1, ISO-класс H, класс защиты IP55, капсюлирован от перемещаемого потока, активное воздушное самоохлаждение во время работы (наружным воздухом)
  • • Регулировка расхода воздуха производится путем изменения частоты вращения приводного мотора дискретно (в случае двух моторов с двухполюсными обмотками) или плавно (в случае применения частотного преобразователя)
  • • Электрическая распределительная коробка, расположенная на корпусе вентилятора, входит в базовую комплектацию
  • • Оснастка и дополнительные принадлежности
    • Оснастка и дополнительные принадлежности
    • • Порошковое покрытие, цвета на выбор по каталогу RAL
    • • Увеличенная опорная плита (окрашенная)
    • • Самозакрывающийся клапан для свободного всасывания
    • • Самозакрывающийся клапан для трубного подключения
    • • Эластичная вставка
    • • Фланец (также применим как контрфланец)
    • • Система измерения объёмного протока
    • • Система самодиагностирования
    • • Всасывающая труба с фланцами по обе стороны
    • • Всасывающая труба с соплом
    • • Защитная решётка на стороне всасывания
    • • Защитная решётка на напорной стороне
    • • Стальной горизонтальный двустенный цоколь   для BVD, H=350мм, для косой крыши
    • • Стальной горизонтальный двустенный цоколь   для BVD, H=350мм, для плоской крыши
    • • Выпускной шумоглушитель SDI
    • • Шумоизолирующий цоколь SDS для косой крыши
    • • Шумоизолирующий цоколь  SDS для плоской крыши
    • • Пластиковое покрытие поверхности SDS, цвет RAL 7030
    • • Ремонтный выключатель
    • • Встроенный выключатель с жарозащитной пластиной

    1- и 2-скоростной до 5,5 кВт
    1- и 2-скоростной до 11кВт
    1- и 2-скоростной до 15кВт
    1- и 2-скоростной до 22кВт
    1- и 2-скоростной до 30кВт

Документы

  • Расширенные тех. хар-ки PDF, 0.22 Mb Скачать
  • Расширенные тех. хар-ки PDF, 0.27 Mb Скачать
  • Руководство по монтажу PDF, 0.20 Mb Скачать
  • Расширенные тех. хар-ки PDF, 0.72 Mb Скачать
