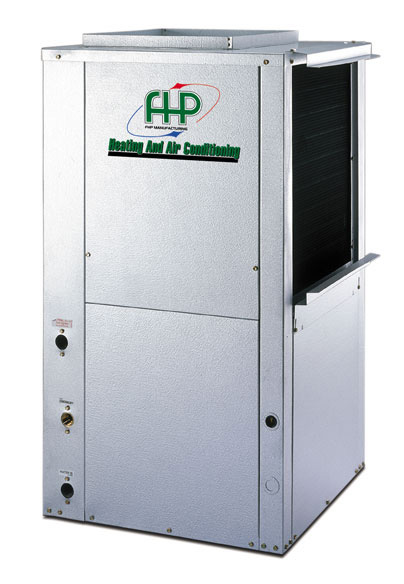

Описание серии

Тепловой насос – это источник энергии для системы отопления и горячего водоснабжения, а также источник холода для системы кондиционирования. Тепловые насосы экономичны и летом и зимой, компактны и не нарушают целостность интерьера. Они устанавливаются в жилых многоэтажных домах, коттеджах, гостиницах, офисах, промышленных помещениях и т.д.

Тепловой насос работает в автоматическом режиме и практически бесшумно, он не выделяют вредных веществ в окружающую среду, обеспечивают вентиляцию, легкое и быстрое управление температурой помещений, высокую надежность как отопления, так и кондиционирования, обеспечивают значительную экономию энергии.

Тепловые насосы серии EM применяются в качестве:

  • Тепловых насосов с водяным контуром;
  • Тепловых насосов, использующих грунтовую воду;
  • Тепловых насосов с грунтовой петлей (коллектором).

Тепловые насосы серии EM предназначены для работы с температурой проходящей жидкости от 10°С до 38°С при охлаждении воздуха и от 10°С до 27°С при нагреве воздуха.

Характеристики

ХладагентR22
Потребляемая мощность4.70 кВт
Вертикальное исполнение (В х Ш х Г)1149x610x826 мм
Горизонтальное исполнение (В х Ш х Г)533x914x1092 мм

Технологии

  • Значительная экономия энергии
  • Бесшумность
  • Вентилятор центробежного типа с динамически сбалансированным колесом
    Вентилятор центробежного типа с динамически сбалансированным колесом

    Вентилятор центробежного типа с динамически сбалансированным колесом. Корпус и колесо спроектированы для тихой работы. Вентиляторная секция имеет доступ для обслуживания и замены вентилятора без необходимости отсоединять воздуховоды. Мотор вентилятора имеет 3 скорости при прямом приводе (мотор PSC) и одну скорость при ременном приводе колеса. Двигатель имеет смазку на весь срок службы и имеет тепловое реле защиты от перегрузки.

  • Высокая надежность отопления и кондиционирования
  • Легкое и быстрое управление температурой помещений
  • Отсутствие выделений вредных веществ в окружающую среду
  • Работа в автоматическом режиме
  • Рама и корпус
    Рама и корпус

    Корпус выполнен из прочной гальванически обработанной и оцинкованной стали и покрыт сверху акриловой краской для дополнительной защиты. Внутренности обклеены стекловолоконной изоляцией толщиной 12,7 мм. Все модули позволяют заменить компрессор без демонтажа всего теплового насоса. Панель закрывающая вентиляторное и компрессорное отделение может быть снята без отсоединения подающей и отводящей труб. Фланцы для подсоединения труб находится на внешней стороне корпуса. Модули имеют разделяющую изолированную панель между секцией обработки воздуха и компрессорной секцией, что позволяет уменьшить уровень шума компрессора и производить сервисные работы без воздушного байпаса. Поддон для сбора и отвода конденсата выполнен из нержавеющей стали.

  • Трубы
    Трубы

    Подающая, обратная вода и слив конденсата подсоединяются латунными фитингами с внутренней трубной резьбой, и промываются перед монтажом при помощи опционально поставляемого гибкого шланга с винтовыми хомутами.

  • Циркуляция хладагента
    Циркуляция хладагента

    Все модули имеют в своем составе герметичный контур, по которому циркулирует хладагент R22. Он включает в себя компрессор, расширительную капиллярную трубку с фильтром или расширительный термоклапан, оребренную систему труб теплообменника воздух-хладагент, реверсивный клапан хладагента и сервисные отверстия. Высокоэффективный компрессор разработан для применения в тепловых насосах. Он имеет пружинный подвес (если это компрессор возвратно-поступательного типа) для максимального ослабления шума, и резиновую виброизоляцию. Мотор компрессора оснащен защитой от перегрузок. Поршень реверсивного клапана хладагента сдвигается встроенной электромагнитной катушкой, напряжение на которую подается только при охлаждающем цикле.

    Коаксиальный теплообменник вода-хладагент выполнен в виде спирали и имеет внешнюю трубку из меди (опционально из медноникелевого сплава) и находящуюся внутри медной трубки стальную, по которой циркулирует хладагент. Давление хладагента должно быть не более 4125 кПа, воды не более 2750 кПа.

  • Электрическая часть
    Электрическая часть

    Устройства контроля и управления смонтированы и подсоединены на заводе. Контроль включает реле вентилятора, контактор компрессора, 24в трансформатор для автоматики, катушку клапана реверса и контроллер управления. Используются два типа контроллеров - UPM I и UPM II для одно- и двухкомпрессорных устройств соответственно. Контроллер выполняет следующие функции:

    • Защита от замораживания (опциональная функция, оговаривается при заказе). Выключение если температура воды на выходе насоса станет ниже 1,7 °С;
    • Защита от переполнения конденсата поддона (опциональная функция, оговаривается при заказе). Выключение по датчику переполнения поддона;
    • Случайный старт. Каждый контроллер задерживает пуск компрессора на случайный интервал в диапазоне 30-60 с;
    • Защита от короткого цикла. Пятиминутная задержка запуска после окончания предыдущего цикла;
    • Игнорирование сигнала реле низкого давления в течение 90 с после старта для предотвращения блокировки в холодное время;
    • Игнорирование сигнала реле высокого давления в течение 1 с после старта для стабилизации давления;
    • Защита от прерывания/повышения/пропадания питания. Если в течение 20 милисикунд какой-либо из параметров питания вышел за пределы нормы, устройство отключается. Повторный старт возможен не ранее чем через 5 мин. Защита отключает так же водяные циркуляционные насосы;
    • Выход сигнала ошибки. Котроллер имеет выход для передачи сигнала ошибки в другие устройства;
    • Сервисный контакт (перемычка). Предназначен для сокращения всех задержек времени до 6 с во время поиска неисправностей или проверки работы устройства;
    • Индикация состояния светодиодными индикаторами. Зеленый показывает наличие напряжения питания. Красный показывает код ошибки числом вспышек.
      UPM I, число вспышек
      1 – высокое давл хладагента
      2 – низкое давл хладагента
      3 – угроза замораживания
      4 – переполнение конденсата
      UPM II, число вспышек
      1 – высокое давл., первый компрессор хладагента
      2 – низкое давл., первый компрессор хладагента
      3 – высокое давл., второй компрессор хладагента
      4 – низкое давл., второй компрессор хладагента
      5 – угроза замораживания
      5 – переполнение конденсата

    Контроллер автоматически сбрасываетошибку после того как система безопасности отключит и перезапустит устройство и истекут таймеры запуска, если причина отключения больше не существует. Если ошибка вновь произойдет в пределах 60 минут после восстановления, наступает постоянная блокировка.

    Светодиод отображает каждую ошибку с момента возникновения и до момента перезапуска. Если произошла постоянная блокировка, светодиод будет отображать код ошибки пока устройство не будет перезапущено. Реле низкого давления хладагента срабатывает при давлении 140 kPa, высогого – 2600 kPa. Для управления внешним оборудованием на заводе устанавливаются дополнительные реле и колодки с винтовыми контактами, что оговаривается отдельно.
