Описание серии

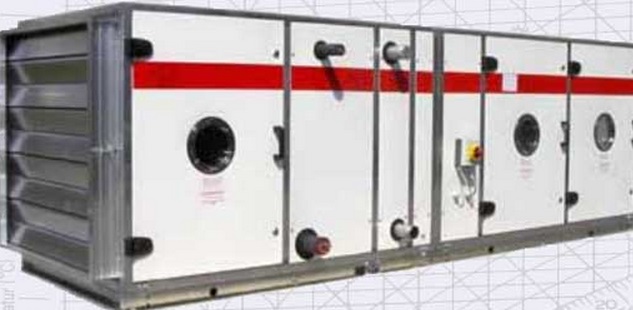

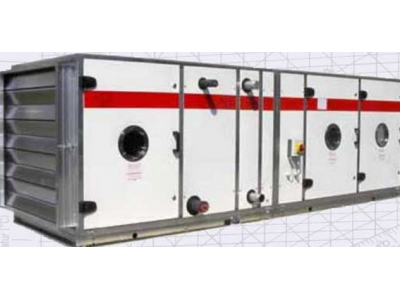

Центральные вентиляционные установки Frivent KLG предназначены для вентиляции и кондиционирования воздуха. Отличаются модульной конструкцией, то есть собираются из отдельных компонентов в зависимости от конкретных потребностей заказчика. Применяются в системах общеобменной вентиляции, нагрева, фильтрования, увлажнения, охлаждения, осушения и кондиционирования.
Технические характеристики
Площадь живого сечения | 0.26-10.63 м2 |
Габаритные размеры (ВхШ) | (750-4370)х(450-2590) мм |

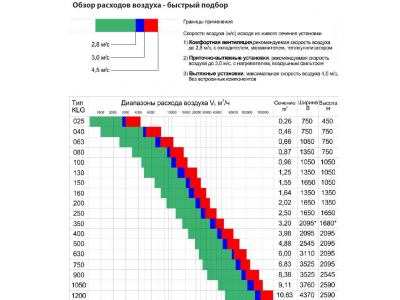

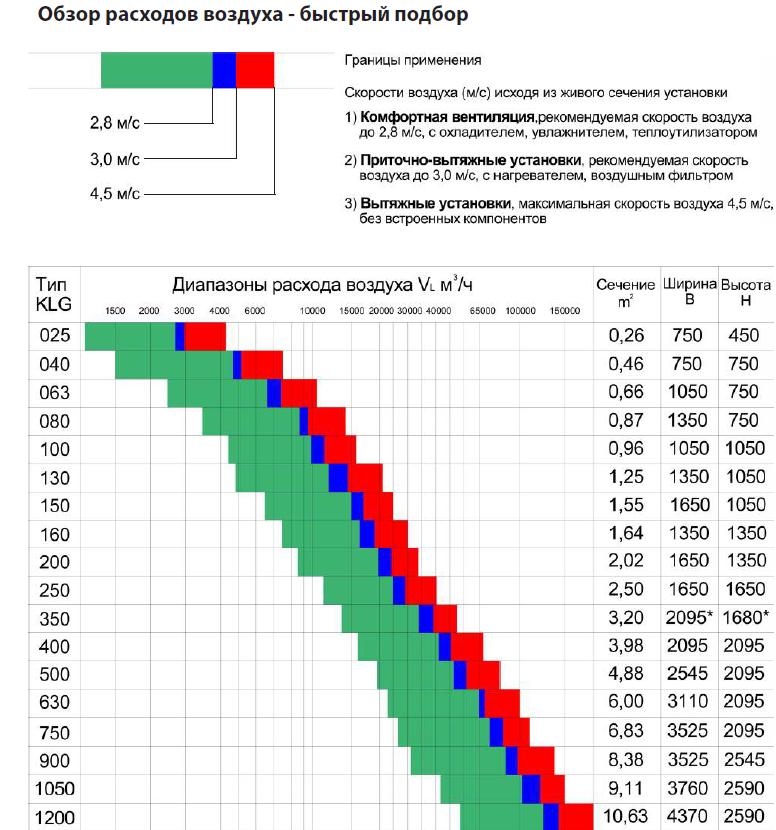

Расход воздуха | 1100-175000 м3/ч |
Толщина изоляции | 35-100 мм |
Подходит | для офиса, для коттеджа, для кафе/ресторана, для магазина, для здания/гостиницы, для общественных / промышленных помещений, для точного климата, |
Технологии
- ВентиляторВентилятор
встроен в приточную или вытяжную установку. Вентилятор безкорпусной с двигателем с внешним ротором и встроенным регулятором оборотов. Необслуживаемый двигатель, защита двигателя термоконтактами.
- Вентиляторы данных установок комплектуются рабочим колесом с обратно загнутыми лопатками и регулируемым электронно-коммутируемым двигателем с внешним ротором.
- Водоохлаждающие установкиВодоохлаждающие установки
воздушного или водяного охлаждения, для внутренне-
го или наружного монтажа, с осевыми или центробеж-
ными вентиляторами. Стандартного или специального
исполнения. - Воздушные клапаныВоздушные клапаны
На всасе КВУ для KLG
Герметичные воздушные клапаны по DIN 1946/4 с алю-
миниевыми лопатками и уплотнением. - Воздушный фильтрВоздушный фильтр
встроенный, вынимается вбок, карманный фильтр, класс фильтрации G4.
- Воздушный фильтрВоздушный фильтр
Встроенный в приточную установку, секцию фильтра-
нагревателя, секцию фильтра-нагревателя-охладите-
ля, секцию фильтра-смесительной камеры или отде-
льную секцию фильтра.
Стандартные карманные фильтры с длиной кармана
360 мм , класса G 4, по выбору имеется фильтр с карма-
нами длиной 125 мм (только G 4) или 650 мм для клас-
сов F 5 .. F 9 по выбору
V- образный регенерируемый фильтр G 3Z- образный фильтр (с картонными рамами) G 3.. F 5
Рулонный фильтр EU 3 (по запросу)
Электрофильтр поставляется всех возможных
производителей и исполнений. - Всасывающий колпакВсасывающий колпак
Вертикальный или горизонтальный, с покрытием из
оцинкованной сетки, для установок для внешнего
монтажа. - Встроенные элементыВстроенные элементы
в соответствии с исполнени-
ем оцинкованные, оцинкованные с напылением, вин-
ты и соединительные детали оцинкованные, или из
V2A; Встроенные элементы, винты и соединительные
детали из V2A. - Выносной блок управленияВыносной блок управления
по необходимости, потайное или накладное исполне-
ние, с передней панелью по желанию заказчика. - Гибкие вставкиГибкие вставки
Для всасывающей и напорной стороны из ткани с пок-
рытием из ПХВ с фланцами. - Другие исполненияДругие исполнения
Двухслойное исполнение, внутренние части из
оцинкованной стали, внешние части из оцинкованной
стали с напылением и защитной пленкой.
Двухслойное исполнение, внутренние и внешние час-
ти из оцинкованной стали с напылением и защитной
пленкой. Двухслойное исполнение, внутренние части
из нержавеющей стали № 1.4301, внешние части из
оцинкованной стали с напылением и защитной плен-
кой, для использования в пищевой, фармацевтичес-
кой или химической промышленности.
Гигиеническое исполнение, по DIN 1946 часть 4, внут-
ренние части из нержавеющей стали № 1.4301, наруж-
ные с защитной пленкой, пол установки выполнен как
герметичная ванна с отводом, соединения корпуса вы-

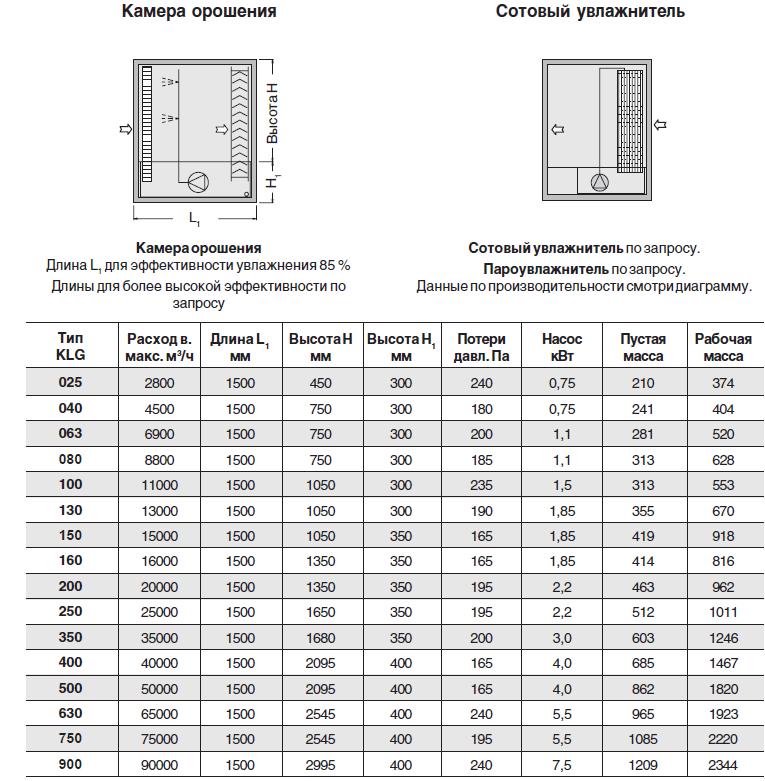

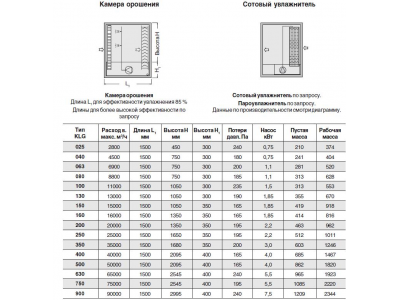

полнены герметично - Камера орошенияКамера орошения
Корпус из нержавеющей стали 1.4301 или стекловолок-
нистого армированного полиэстра, ванна для воды,
разбрызгиватель из пластмассы с самочистящимися
шаровыми дюзами, насос, обвязка, каплеуловитель и
направляющие, профили из пластмассы. - Компрессорно-конденсаторные блокиКомпрессорно-конденсаторные блоки
воздушного или водяного охлаждения, для внутренне-
го или наружного монтажа, для установок с охлажде-
нием или тепловым насосом. - Конструкция корпусаКонструкция корпуса
Стандартное исполнение для внутренней установки: Корпус установки из отдельных компонентов, разборный, с закрытыми оцинкованными рамами из
профилированной стали с угловыми соединениями. Стенки корпуса - двойные, герметичные и плотно установленные, заменяемые и съемные стеновые панели, из оцинкованной с обеих сторон стали, жесткая защелкивающаяся конструкция с канавкой по периметру для долговечного резинового профилированного уплотнения и с проложенной негорючей звуко- и теплоизоляцией по DIN 4102 из пенополиуретана. Внутренние поверхности абсолютно гладкие. Ревизионные двери с уплотнением, съемные, или с настраиваемыми шарнирами, быстрооткрывающимися замками и прочными пластиковыми ручками. Внутренние ванны для конденсата с отводом вниз или вбок. Уплотнение между секциями из износостойкой, долговечной самоклеющейся ленты, включая все соединительные детали и необходимые гибкие вставки. - Контактный манометр
- КорпусКорпус
плоское исполнение, особенно подходит для установки в подшивных потолках и тесных помещениях, для монтажа на стене или на потолке, разборный корпус из оцинкованных двухслойных панелей с рамами из алюминиевого профиля, изоляция из пенополиуритана толщиной 35мм, низкий уровень шума, простой монтаж,
резьбовые втулки для подвешивания установки и соединения секций. - Крышный цокольКрышный цоколь
для установок для внешнего монтажа и соединения с
покрытием кровли. - Модульная конструкция
- Монтажные комплектыМонтажные комплекты
для потолочного или настенного монтажа, с крепежными частями и виброизоляторами.

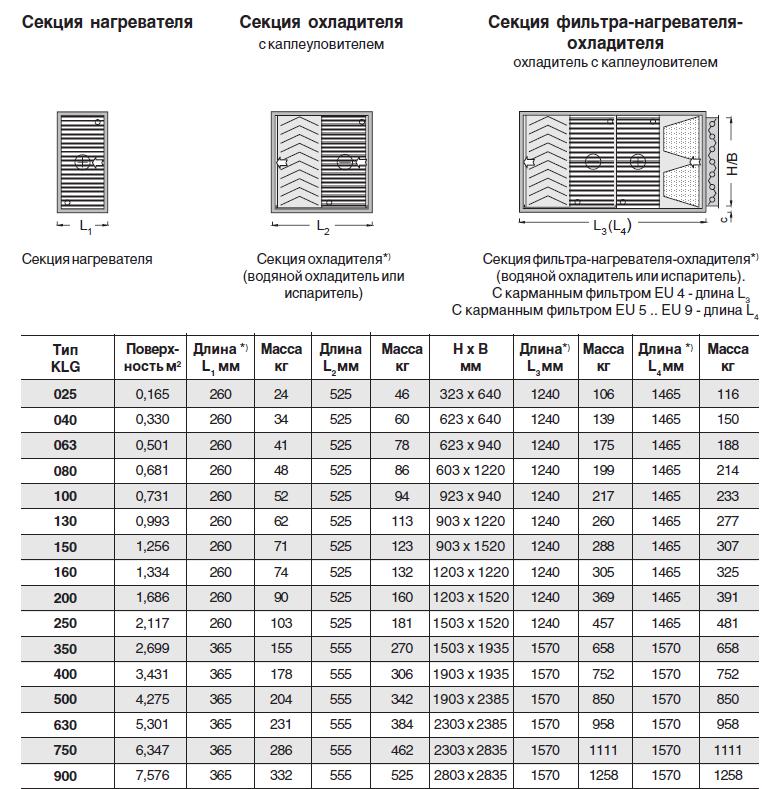

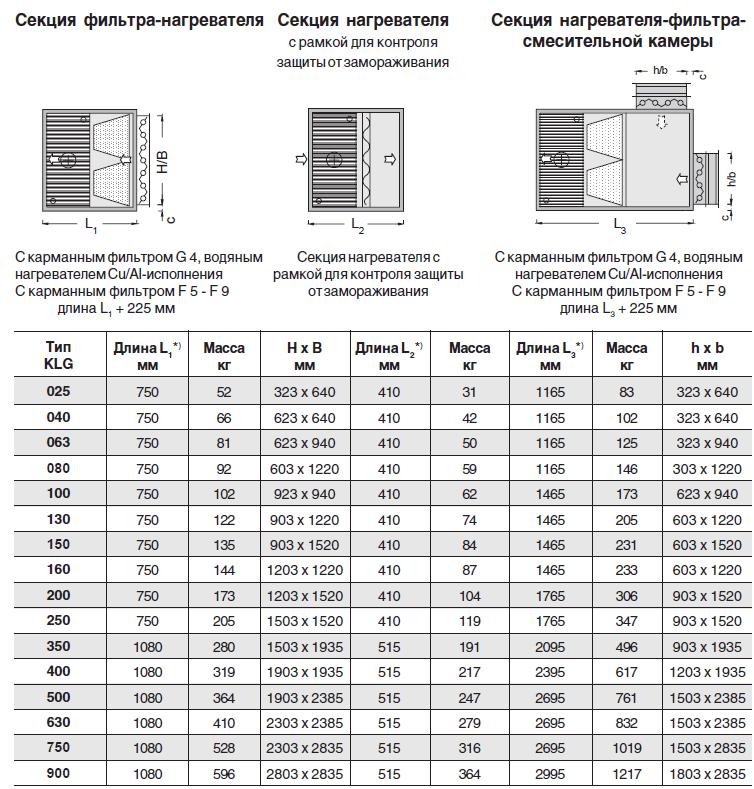

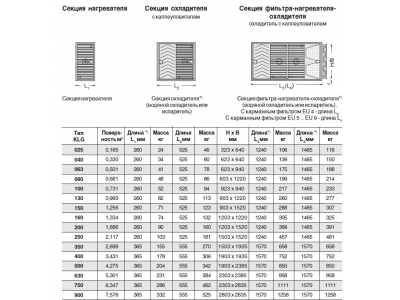

- НагревательНагреватель
Встроенный в приточную установку, по выбору: водяной нагреватель, исполнение Cu/Al с выведенными на одну сторону патрубками, сторона подключе-
ния по выбору справа или слева, также легко меняется по месту, или электрический нагреватель с оребренными нагревательными элементами с низкой температурой на поверхности. Предохранитель и ограничитель температуры перегрева встроены. - НагревательНагреватель
Для горячей (перегретой) воды или пара типа КСк
(см. часть 2) или Сu/Al-исполнение из оцинкованной
стали. Подключения выведены на одну сторону, с вне-
шней резьбой или фланцами. Нагреватель встраива-
ется в приточную установку или в отдельные секции
нагревателя или фильтра-смесительной камеры. - Нижние рамы установкиНижние рамы установки
для монтажа установки
без цоколя и/или для выравнивания высоты при
различной высоте компонентов установки, например,
при камере орошения. - Нижние рамы установкиНижние рамы установки
для монтажа установки без цоколя, оцинкованные
стальные профили по всей длине установки, с необхо-
димыми поперечными балками. - ОсвещениеОсвещение
Корпус по желанию может быть оснащен внутренним
освещением. Овальные светильники 60 Вт, IP 43 или
светильниками низкого напряжения 18 Вт. - ОхладительОхладитель
Водяной охладитель или испаритель, встроен в секцию исполнение Cu/Al с выведенными на одну сторону патрубками, сторона подключения по выбору справа или слева, также легко меняется по месту, ванна для конденсата из нержавеющей стали для потолочного монтажа.
- ОхладительОхладитель
Сu/Al-исполнение или из оцинкованной стали для
холодной воды или, как испаритель, подключения
выведены на одну сторону, с наружной резьбой или
фланцами, испаритель с паяными штуцерами. Каплеу-
ловитель из пластмассы, устойчивая к коррозии ванна
для конденсата с отводом. Многозональная секция:
Для нагрева или нагрева и охлаждения частей потока

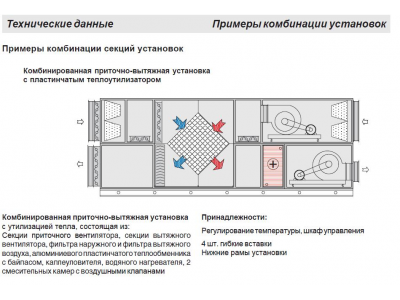

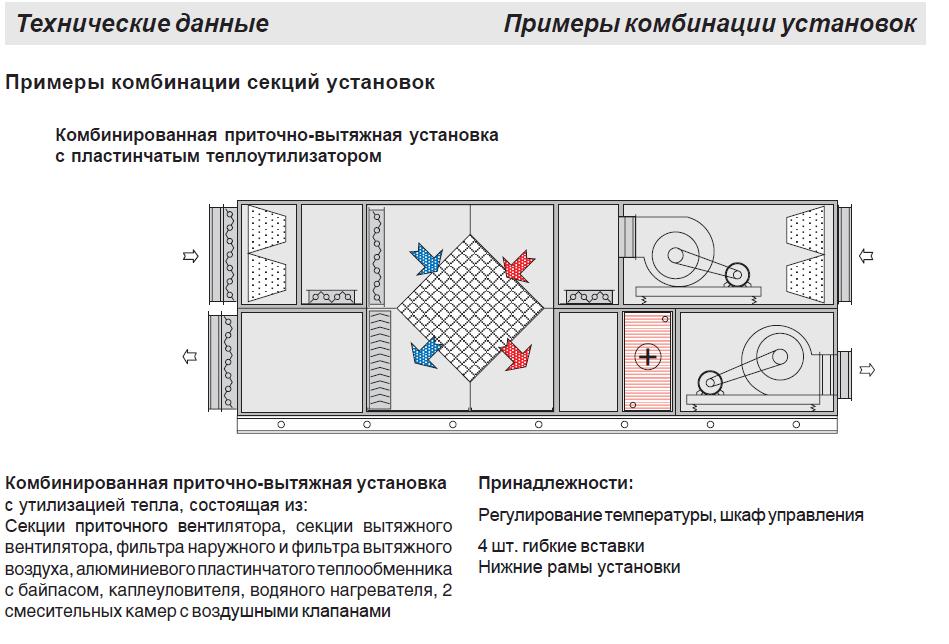

до различныхтемператур. - Пластинчатый теплоутилизатор
- Погодозащитная крышаПогодозащитная крыша
для установок для внешнего монтажа, выступающая со
всех сторон , поставляется с необходимыми уплотни-
тельными и соединительными деталями. - Погодостойкая решеткаПогодостойкая решетка
для забора наружного или выпуска удаляемого возду-
ха при установках для внешнего монтажа. - Погодостойкое исполнениеПогодостойкое исполнение
для внешней установки,
со специальными уплотнениями дверей, швы установ-
ки с герметичным долговечным уплотнением, соеди-
нения секции расположены внутри, крыша защиты от
дождя, погодостойкая решетка.
Крышный цоколь для монтажа установки на кровле и
герметичного соединения с покрытием кровли. - Подбор модулей исходя из конкретных потребностей
- простой монтаж
- Пустая секцияПустая секция
Как выравнивающая секция при различных комбина-
циях установок или для встраивания функциональных
элементов. - Регулирование влажностиРегулирование влажности
по необходимости, плавное или 2-х позиционное. С
электросхемой, схемой проводки и схемой установки
со списком кабелей. - Регулирование температурыРегулирование температуры
Регулирование температуры приточного воздуха или
в помещении для водяного или электрического на-
гревателя, или охладителя (водяного теплообменника
или испарителя). - Регулирование числа оборотовРегулирование числа оборотов
по необходимости, частотный преобразователь, встро-
енный, как навесной. - Ремонтный выключательРемонтный выключатель
Многополюсный выключатель с возможностью бло-

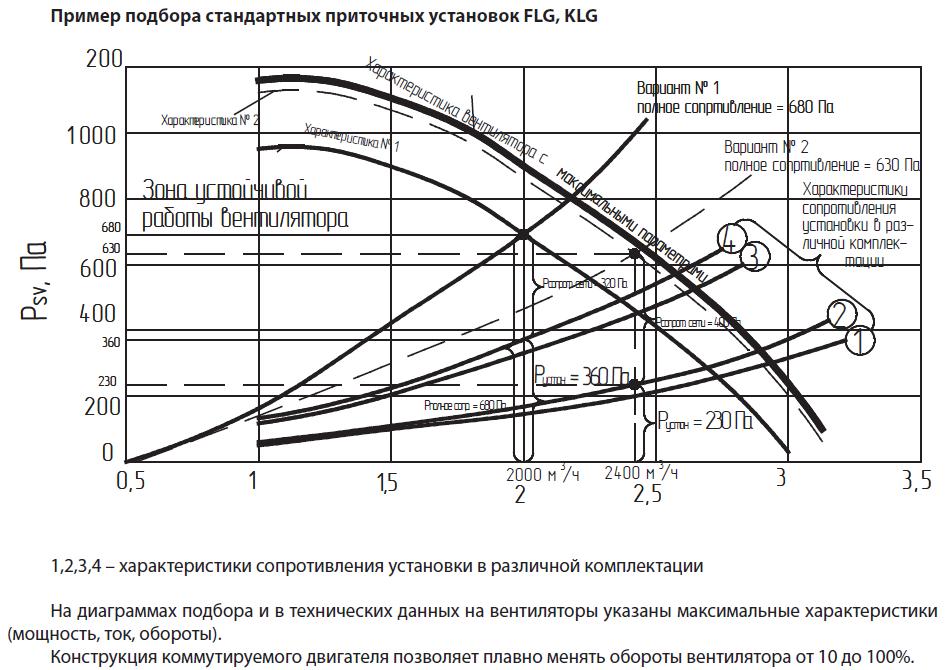

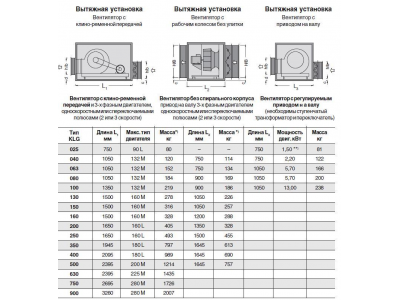

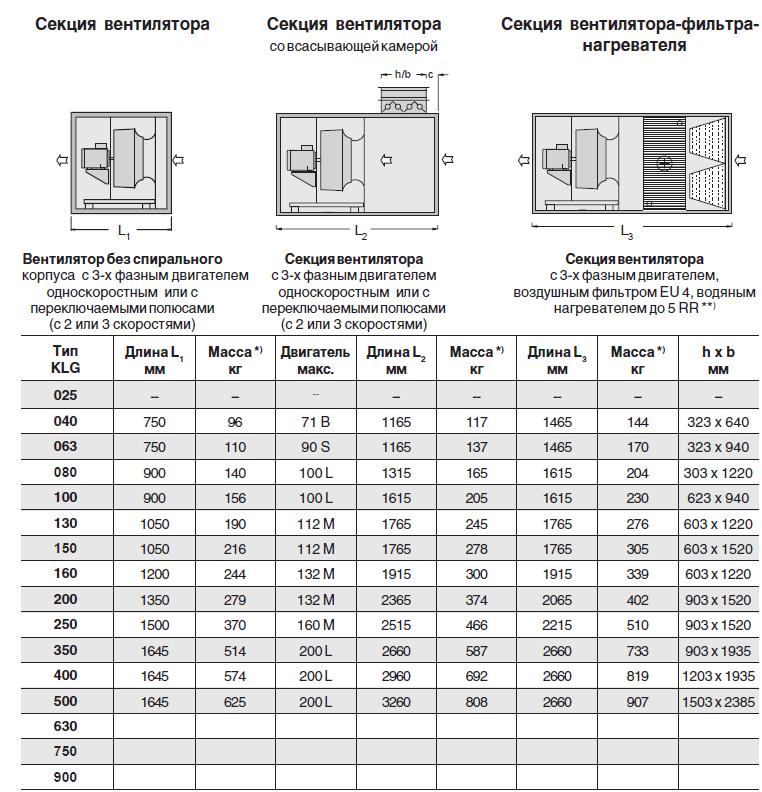

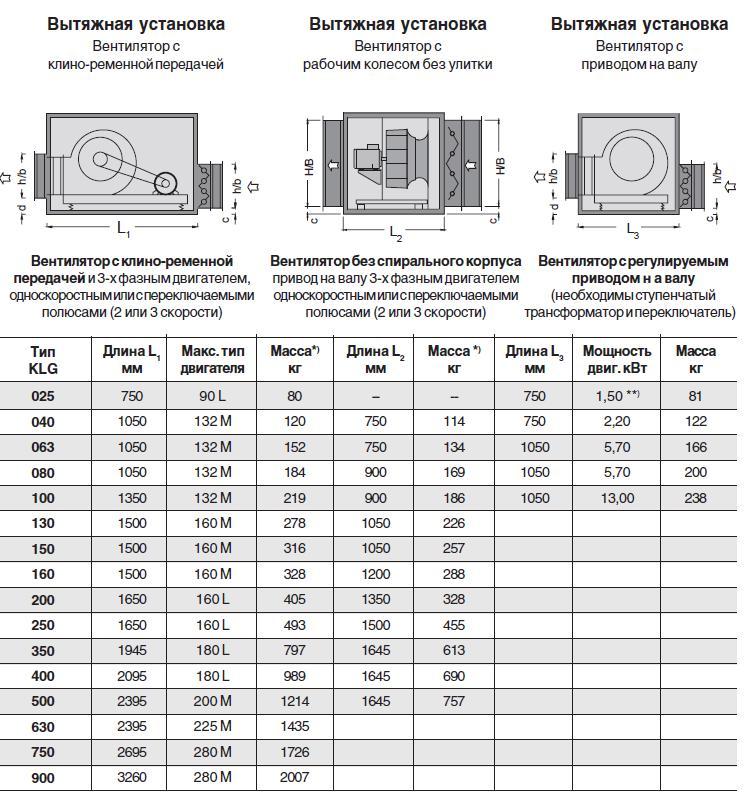

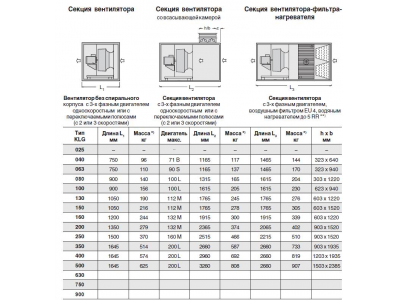

кировки для внутреннего или внешнего монтажа. - Секция вентилятораСекция вентилятора
с оцинкованным центробежным вентилятором высо-
кой производительности двухстороннего всасывания
с лопатками загнутыми вперед или назад, смонтиро-
ванный на рамах с натяжной шиной двигателя и по вы-
бору на резиновых или пружинных виброизоляторах,
с клиноременной передачей с узким ремнем SPA, SPB,
SPZ, SPC по DIN 7753.
3-х фазный двигатель 400 В, IP 54 односкоростной. До
типоразмера KLG 100 возможен привод на валу с регулируемым двигателем с внешним ротором со встроен-
ным регулятором оборотов. Исполнение вентилятора
без спирального корпуса как комплектной секции с
рабочим колесом, двигателем, диффузором и виброи-
золяторами. Регулирование с помощью частотного
преобразователя, в зависимости от напора или рас-
хода воздуха, измерение и индикация расхода возду-
ха. До типоразмера KLG 100 вентиляторы могут быть
встроены в комплектную приточную установку, свы-
ше этого типоразмера только как отдельная секция
вентилятора для комбинирования с другими компо-
нентами. Специальные исполнения для повышенной
безопасности (взрывозащищенное исполнение) или
для повышенных температур, повышенной стойкости
к коррозии, с регулятором вращения, защитным кожу-
хом ремня и т.п. поставляются по запросу. - Секция диффузораСекция диффузора
Для распределения воздушного потока на последую-
щие компоненты при недостаточных расстояниях. - Секция камеры сгоранияСекция камеры сгорания
для прямого нагрева приточного воздуха, со встроен-
ной камерой сгорания и теплообменником отходящих
газов, с параллельным байпасом для поддержания
оптимальной температуры в камере сгорания и избе-
жания конденсации отходящих газов. Управление со
всеми необходимыми контролирующими приборами
для температуры и работы вентилятора после отклю-
чения, плавное регулирование байпаса, встроено и
подключено. Шкаф управления встроенный или отде-
льный. Дизельная или газовая горелка в комплекте c

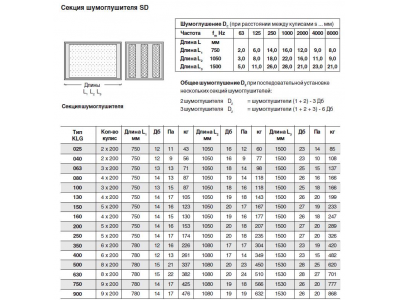

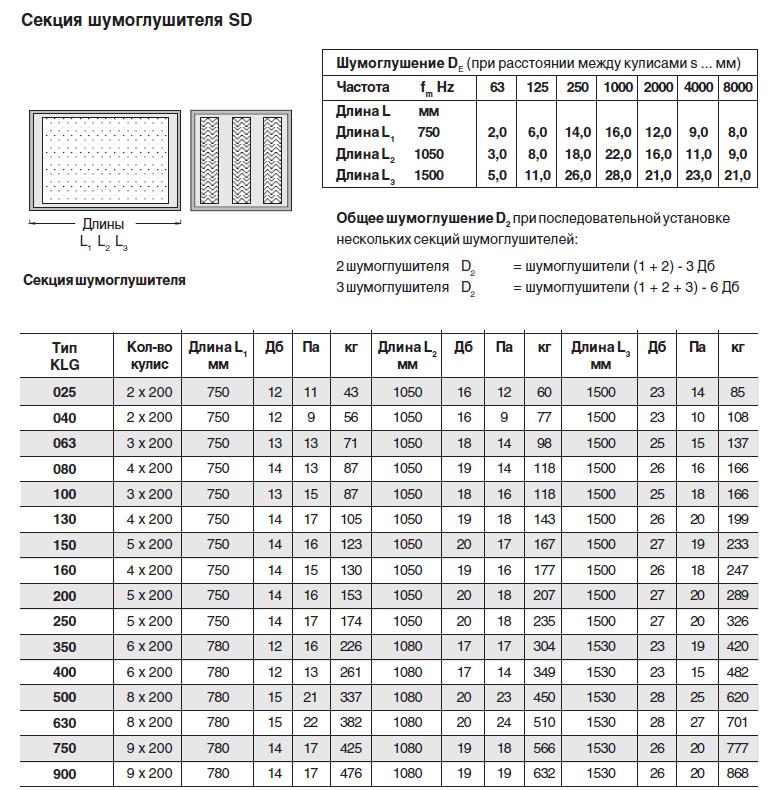

арматурой и предохранительными устройствами. - Секция шумоглушителяСекция шумоглушителя
для установки с напорной или всасывающей стороны, двухслойный корпус, кулисы с устойчивой к истиранию поверхностью.
- Система управленияСистема управления
Установки FLG комплектуются системами автоматического управления. Система автоматики позволяет производить регулирование температуры приточного воздуха и плавное регулирование числа оборотов вентилятора. В зависимости от состава установки они могут комплектоваться следующими системами автоматики:
FLG0…- PW – CA-1
FLG0…- PE – CA-11
FLG0…- PWKW (Kf) – CA-4

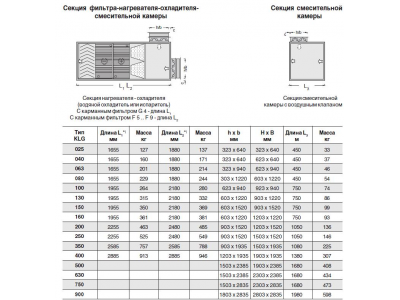

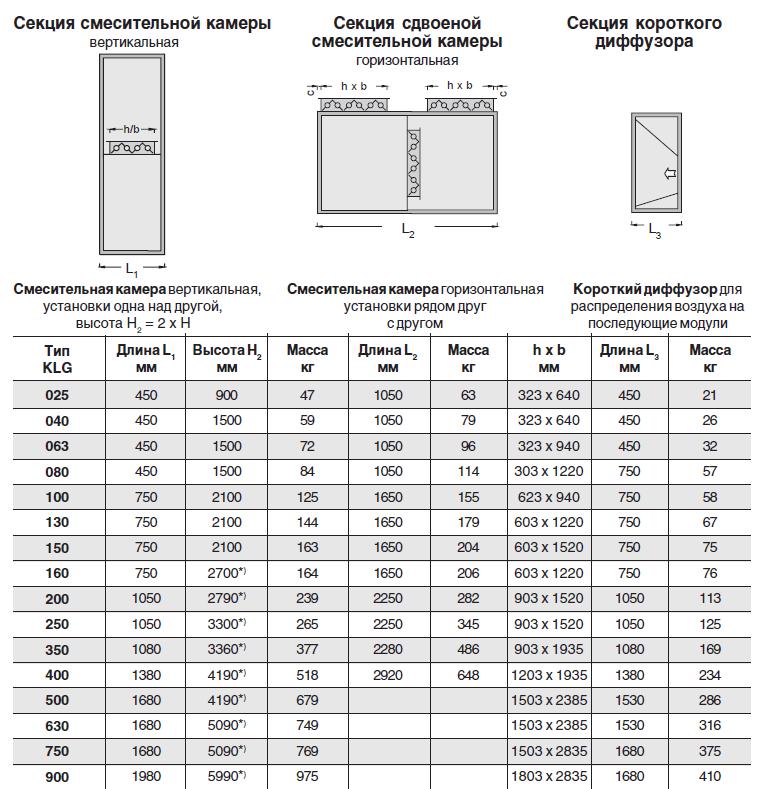

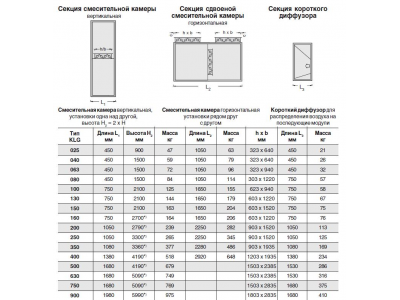

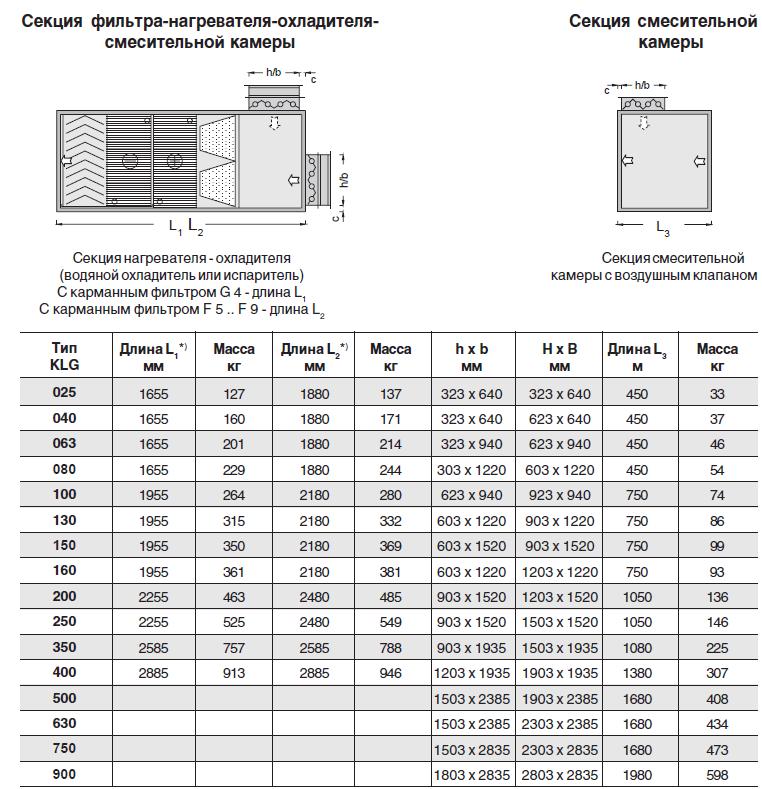

FLG0...- P M – CA-2 - Смесительная камераСмесительная камера
Для работы в режиме рециркуляции с 2 или 3 воздуш-
ными клапанами, с вращающимся во встречном на-
правлении оцинкованными лопатками, как отдельная
смесительная камера или как секция фильтра-смеси-
тельной камеры. - Смесительная секцияСмесительная секция
для комбинации с приточной установкой, для работы с наружным и рециркуляционным воздухом, или для комбинации с приточно-вытяжной установкой, исполнения с 2 или 3 клапанами.
- Смотровое стеклоСмотровое стекло
Смотровые стекла с одинарным или двойным остек-
лением, встроенные в ревизионные двери или стено-
вые панели. - Специальные конструкцииСпециальные конструкции
для особенных примене-
ний, особенных размеров, из других материалов, на-
пример, из алюминия, по спецификации заказчика. - Существуют стандартные приточные установки с регулируемым двигателем
- ТеплоутилизацияТеплоутилизация

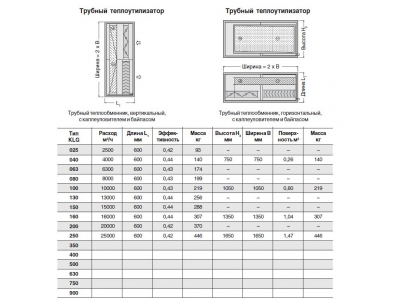

Теплоутилизация:
Для утилизации тепла имеются следующие возмож-
ности исполнения:

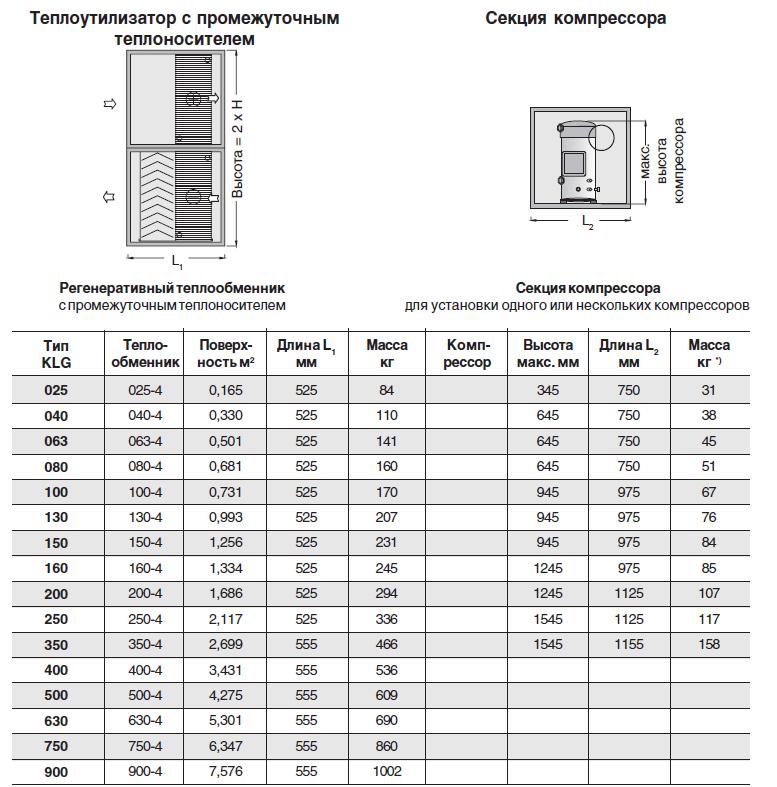

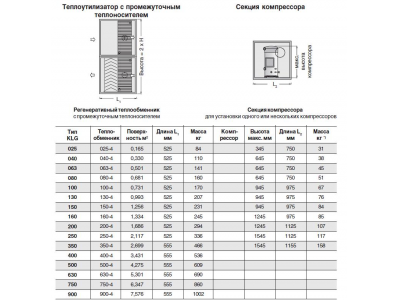

С промежуточным теплоносителем:
Из двух теплообменников, соединенных закрытым
контуром с водно-гликолевой смесью.
Удаляемый и наружный воздух не должны подводить-
ся вместе. Секция вытяжного воздуха с каплеуловите-
лем и ванной для конденсата с отводом.
Как секция встраивается в комбинированную приточ-
но-вытяжную установку, с обвязкой и электрическими
подключениями, с регулированием производитель-
ности и защитой от обледенения, или как раздельные
компоненты для встраивания в воздуховоды наружно-
го и удаляемого воздуха.

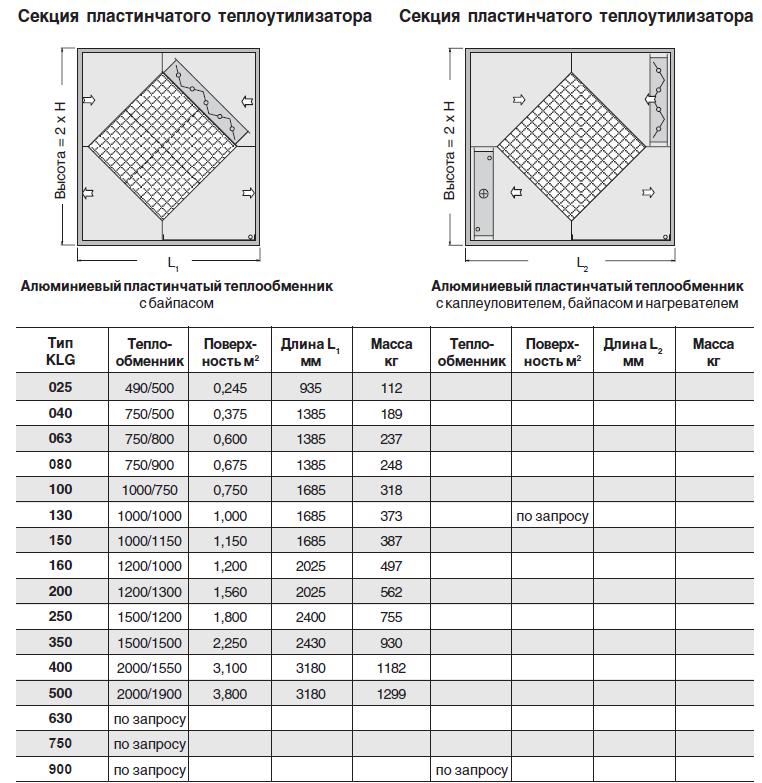

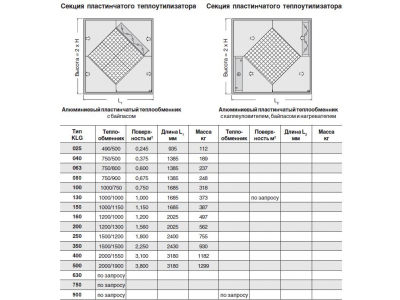

Пластинчатый теплоутилизатор:
Теплообменник с перекрещивающимися потоками из
алюминиевых, стальных или пластиковых пластин, или
трубок в зависимости от требования и вредности вы-
тяжного воздуха.

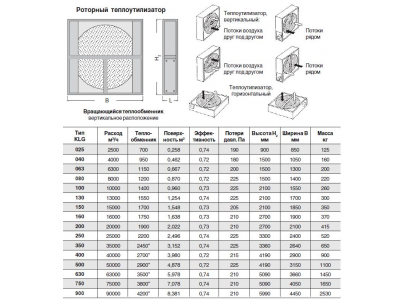

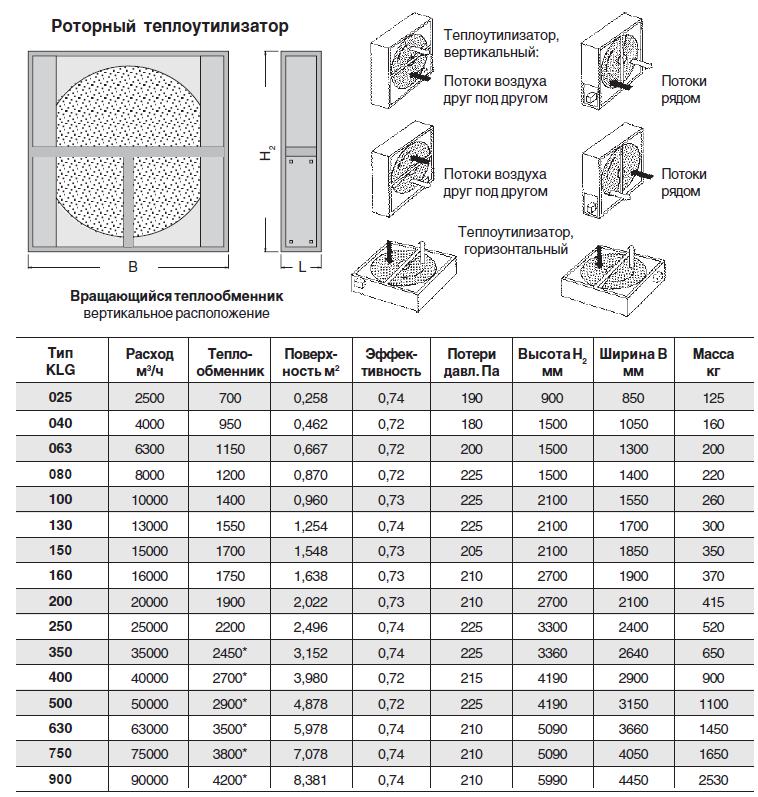

Роторный теплоутилизатор:
Вращающийся теплообменник с ротором из волнооб-разного алюминия, Исполнение E - с влагообменом ис-
полнение T - без влагообмена - Термометр
- УвлажнительУвлажнитель
Сотовый увлажнитель, обеспыливатель, увлажнитель
на сетевом паре, пароувлажнитель по требованию, по
выбору парораспределительные трубки встроенные в
секцию увлажнителя с ванной для конденсата и отво-
дом, если необходимо с каплеуловителем, смотровым
стеклом и освещением. - Шкафы управленияШкафы управления
по требованию установки для настенного или наполь-
ного монтажа, также поставляется как готовый к под-
ключению блок встроенный в вентиляционную уста-
новку. - ШумоглушительШумоглушитель
Кулисный шумоглушитель, встроенный в секцию шу-
моглушителя для всасывающей и напорной стороны.
Наполнение кулис из негорючей минеральной ваты
с покрытием стеклотканью или перфорированной
оцинкованной сталью. - ЭлектронагревательЭлектронагреватель
Оребренные трубчатые нагревательные элементы из
жаростойкой стали, для низкой температуры поверх-
ности, все подключения выполнены с клеммами, коли-
чество ступеней включения в зависимости от мощнос-
ти, для 3-х фазного тока 400 В.
Ограничитель и датчик температуры перегрева встро-
ены. Блокировку с вентилятором и работу вентилятора
после отключения предусмотреть в регулировании.
