Системы обогрева Heat Trace на основе саморегулирующегося кабеля

Описание серии

Применение в системах сопровождающего обогрева трубопроводов саморегулирующихся кабелей, позволяет не только упростить расчёт и проектирование таких систем, но и значительно увеличить надёжность и срок службы, добиться существенной экономии электроэнергии. Кроме того, использование саморегулирующегося кабеля позволяет в некоторых случаях отказаться от применения систем управления.

Защита водопроводов от замерзания

Кабельные системы обогрева позволяют эффективно защищать водопроводные сети от замерзания в зимний период эксплуатации.

Саморегулирующиеся нагревательные кабели автоматически увеличивают тепловую мощность при снижении температуры среды и наоборот. Эффект саморегулирования основан на применении в кабеле специальной полупроводниковой матрицы, меняющей свои проводящие свойства в зависимости от температуры окружающей среды. Использование саморегулирующегося кабеля позволяет в большинстве случаев отказаться от применения систем управления.

Промышленный обогрев магистральных трубопроводов

Для поддержания заданной температуры перекачиваемых продуктов, как правило, используют спутниковые паропроводы, либо производится подогрев транспортируемого продукта на специальных подстанциях.

Для защиты от замерзания магистральных трубопроводов и поддержания требуемой температуры в длинных и сверхдлинных продуктопроводах применяются нагревательные кабели промышленного назначения, основным отличием которых является возможность обогрева трубопровода при подключении участков длиной до 5 км.

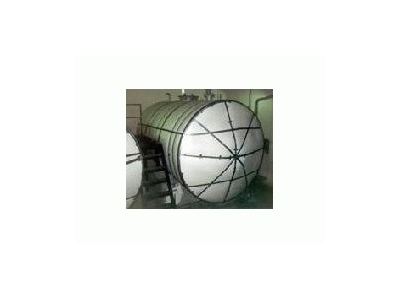

Системы защиты от промерзания трубопроводов и емкостей

Могут применяться как нагревательные кабели с постоянным сопротивлением, так и саморегулирующиеся нагревательные кабели.

Для обогрева неметаллических трубопроводов и емкостей, как правило, применяются саморегулирующиеся нагревательные кабели. Они даже при выходе из строя не создают аварийной ситуации для трубопровода или емкости.

Технические характеристики

Способ обогрева  электричество

Технологии

  • Монтаж систем обогрева трубопроводов
    Монтаж систем обогрева трубопроводов

    Основное, на что следует обратить внимание при монтаже систем сопровождающего обогрева трубопроводов - это изоляция нагревательного кабеля от непосредственного контакта с теплоизоляцией при помощи алюминиевой фольги или аналогичного материала. Для пластиковых трубопроводов, кроме этого, необходимо нанести алюминиевый скотч и на саму трубу в месте укладки кабеля (для улучшения теплопередачи от кабеля к трубопроводу).

    Возможна установка нагревательного кабеля внутри трубопровода, при этом используются специальные кабели типа:

    • Defrost Water - саморегулирующиеся нагревательные кабели, допускающие непосредственный контакт с питьевой водой;
    • LLT2-J - саморегулирующийся кабель для обогрева канализационных труб изнутри.

    При установке нагревательного кабеля внутрь трубы используются специальные сальники, см. рис.:

    Пример монтажа нагревательного кабеля внутри трубы:

  • Саморегулирующиеся кабели
    Саморегулирующиеся кабели

    Для обогрева неметаллических трубопроводов и емкостей, как правило, применяются саморегулирующиеся нагревательные кабели. Они даже при выходе из строя не создают аварийной ситуации для трубопровода или емкости. Системы обогрева построенные на использовании саморегулирующихся нагревательных кабелей являются более дорогостоящими, однако затраты на ремонт трубопровода зачастую оказываются несравнимыми с разницей в стоимости между кабелями с постоянным сопротивлением и кабелями саморегулирующимися.

    Кроме того, применение саморегулирующихся нагревательных кабелей позволяет отказаться от применения систем управления. Таким образом можно отметить, что системы защиты от промерзания трубопроводов и емкостей, в основе которых заложены саморегулирующиеся нагревательные кабели являются более надёжными и долговечными по сравнению с системами на основе нагревательных кабелей с постоянным сопротивлением.

    Типы кабелей

    FSM Кабель FSM (Freezstop Micro) - промышленный саморегулирующийся электронагревательный кабель ленточного типа, предназначенный для использования в системах защиты от промерзания труб малого диаметра и емкостей (резервуаров) в бытовых и промышленных условиях.
    FSLe (Freezstop Lite extra) - промышленный саморегулирующийся электронагревательный кабель ленточного типа, предназначенный для использования в системах защиты от промерзания и системах поддержания температуры трубопроводов и емкостей (резервуаров) в бытовых и промышленных условиях и т.п.
    FSR Кабель FSR (Freezstop Regular) - промышленный саморегулирующийся электронагревательный кабель ленточного типа , предназначенный для использования в системах подогрева, антиобледенения и для защиты трубопроводов и ёмкостей от замерзания и т.п. Рассчитан на применение в нормальных и опасных условиях с температурой среды до +65°С, а также в коррозионных окружающих средах (стандарты CENELEC и IEEE).
    FSE(w) Кабель FSE (Freezstop Extra) - промышленный саморегулирующийся электронагревательный кабель ленточного типа , предназначенный для использования в системах подогрева, антиобледенения и для защиты трубопроводов и ёмкостей / резервуаров от замерзания и т.п. Рассчитан на применение в нормальных и опасных условиях с температурой среды до +80°С, а также в коррозионных окружающих средах (стандарты CENELEC и IEEE).
    FSP(t)(w) Кабель FSP (Freezstop Plus) - промышленный саморегулирующийся электронагревательный кабель ленточного типа, предназначенный для использования в системах подогрева, антиобледенения и для защиты трубопроводов и ёмкостей от замерзания и т.п. Рассчитан на применение до +110°С, а также в коррозионных окружающих средах (стандарты CENELEC и IEEE).
    FSS Кабель FSS (Freezstop Super) - промышленный саморегулирующийся электронагревательный кабель ленточного типа, предназначенный для использования в системах подогрева, антиобледенения и для защиты трубопроводов и ёмкостей от замерзания и т.п. Рассчитан на применение в нормальных и опасных условиях с температурой среды до +120°С, а также в коррозионных окружающих средах (стандарт CENELEC EN50014/50019).
    FSU Кабель FSU (Freezstop Ultimo) - промышленный саморегулирующийся электронагревательный кабель ленточного типа, предназначенный для использования в системах подогрева, антиобледенения и для защиты трубопроводов и ёмкостей / резервуаров от замерзания и т.п. Рассчитан на применение в нормальных и опасных условиях с температурой среды до +190°С, а также в коррозионных окружающих средах (стандарт CENELEC EN50014/50019).
  • Примеры раскладки нагревательных кабелей
    Примеры раскладки нагревательных кабелей
