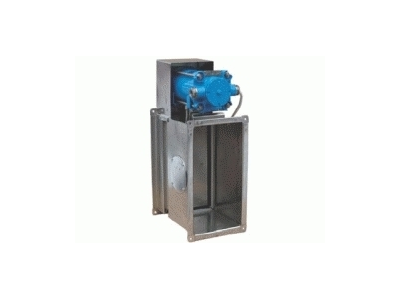

Клапаны противопожарные систем вентиляции зданий и сооружений Вингс-М КЛОП 1 специального назначения

Где купить

МКС
Цена: по запросу
МКС +7 (499) 709-79-79 На рынке с 2008 года

Описание серии

Клапаны «морского» исполнения

Клапаны изготавливаются для районов с морским климатом из нержавеющей стали или из оцинкованной, имеющей специальную окраску, устойчивую к воздействию морского соляного тумана. Электропривод помещен в оболочку, имеющую степень защиты IP 56.

Клапаны удовлетворяют требованиям Российского Морского Регистра Судоходства, о чем свидетельствует Сертификат о типовом одобрении.

Предел огнестойкости - 1 час (А 60)

Вид климатического исполнения - М, категория размещения и хранения – 2 по ГОСТ 15150-69.

Характеристики внешней среды при эксплуатации клапана:



  • предельные рабочие значения температуры окружающего воздуха: верхнее значение - +40°С; нижнее - -30°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке;
  • среднемесячное значение относительной влажности воздуха в наиболее тёплый и влажный период - 70% при 22 °С;
  • верхнее значение относительной влажности воздуха -98% при 25°С;
  • тип атмосферы - III по ГОСТ 15150-69.



Клапаны «транспортного» исполнения

Клапаны имеют конструктивные особенности, учитывающие специфику условий эксплуатации на объектах транспорта и могут применяться в системах вентиляции и кондиционирования подвижного состава железнодорожного транспорта. Клапаны прошли испытания на виброустойчивость и удар.

Клапаны для «чистых» помещений

Изготавливаются из материалов, прошедших гигиеническую оценку и имеющих соответствующие заключения. Корпус клапана может изготавливаться из нержавеющих сталей специального назначения. Клапаны могут применяться на предприятиях пищевой и фармацевтической промышленности.

Основные технические характеристики клапанов специального назначения аналогичны характеристикам клапанов КЛОП-1 прямоугольного и круглого сечений.

Противопожарные клапаны и дымоудаление в Москве,

Технические характеристики

Температура среды -30...+40 oC
Подходит  для офиса, для кафе/ресторана, для магазина, для здания/гостиницы, для общественных / промышленных помещений,

Технологии

  • Пружинный привод с тепловым замком
    Пружинный привод с тепловым замком

    Пружинный привод с тепловым замком представляет собой пружину кручения, взведенную в исходном положении заслонки, удерживаемой тепловым замком, срабатывающим при температурах 72 или 141 °С.

    По заявке заказчика клапаны с такими приводами могут оснащаться микропереключателями для контроля положения заслонки.

    Пружинный привод с тепловым замком используется только для нормально открытых (огнезадерживающих) клапанов.

  • Электро-механический привод с возвратной пружиной Polar Bear
    Электро-механический привод с возвратной пружиной Polar Bear

    электро-механический привод Polar BearДвухпозиционные электромеханические приводы с возвратной пружиной Polar Bear серии Security двух типов - SF..1.90.. и SF..2.90.. предназначены для управления заслонкой противопожарных клапанов. По функциональным возможностям, исполнению и способам управления заслонкой эти приводы аналогичны приводам ВF фирмы Belimo.

    Основные технические характеристики приводов Polar Bear:

    SF..1.90 SF..2.90
    Номинальное рабочее напряжение
    переменного тока 50/60 Гц
    24 В 230 В
    Потребляемая мощность в различных
    режимах работы электродвигателя
    :
    при удержании заслонки в исходном положении 4,0 Вт 4,5 Вт
    при возврате заслонки в исходное
    положение после срабатывания клапана
    10,0 Вт 8,0 Вт
    Вспомогательные переключатели 3 (1,5)А 250 В
    Расчетная мощность 8,0 ВА 13,0 ВА
    Класс защиты

    II

    Степень защиты

    IP 54

    Время перемещения заслонки в
    рабочее (защитное) положение пружиной, не более

    10 с

    Время возврата заслонки в исходное
    положение электродвигателем, не более

    120 с

    Рабочая температура воздуха при эксплуатации

    -20 ... +50°С

    Относительная влажность воздуха

    5...90 %

    Температура и время гарантированного выполнения защитных функций

    до +75 °С в течение 24 ч

    Срок службы

    не менее 60000 циклов

    Техническое обслуживание

    не требуется

    Отличительными особенностями приводов Polar Bear по сравнению с приводами Belimo являются: пластмассовый корпус привода, увеличенные габаритные размеры корпуса, наличие клеммной колодки под крышкой привода для подсоединения проводов цепей питания и контроля. Схема подсоединения находится на внутренней поверхности крышки привода.

    На приводах нормально открытых (огнезадерживающих) клапанов установлены выключатель питания электродвигателя и термодатчик контроля температуры окружающей среды.

  • Электромагнитный привод
    Электромагнитный приводЭлектромагнитный привод к клапану Вингс-м Электромагнитный привод представляет собой пружинный привод с электромагнитной защелкой.

    Основными элементами привода являются пружина кручения и электромагнит, удерживающий заслонку в исходном положении (для дымовых и нормально закрытых клапанов в положении «закрыто», для нормально открытых (огнезадерживающих) клапанов - «открыто»). В приводах используются электромагниты постоянного тока на 12 В и 24 В, а также со встроенным двухполупериодным выпрямителем, работающие от сети переменного тока 50 Гц напряжением 220 В.

    Основные технические характеристики электромагнита

    Номинальное рабочее напряжение, В
    переменного тока 50 Гц.......................................................220
    постоянного тока.................................................................12/24
    Номинальная потребляемая мощность, Вт .......................44,0
    Сопротивление катушки, не более, Ом ............................235
    Климатическое исполнение по ГОСТ 15150-69 ................ У3
    Степень защиты по ГОСТ 14255 ......................................IP-54
    Механическая износостойкость, циклов.........................1,6х106

    Приводы оснащаются микропереключателями для контроля положения заслонки клапанов.

    Предельные значения тока в цепях контроля от 0,1 А до 2 А при напряжении от 5 В до 36 В для постоянного тока и при напряжении от 5 В до 220 В для переменного тока. Сопротивление электрического контакта микропереключателя 0,05 Ом.

    Управляющим сигналом на срабатывание клапана служит подача напряжения на электромагнит. После срабатывания клапана напряжение 220 В с электромагнита рекомендуется снимать для обеспечения безопасности людей.

    Преимуществом данного привода является быстрое (не более 2 с) перемещение заслонки клапана в рабочее (защитное) положение, а недостатком - необходимость ручного возврата заслонки в исходное положение после срабатывания клапана.

  • Электромеханический привод с возвратной пружиной Belimo
    Электромеханический привод с возвратной пружиной BelimoЭлектромеханический привод Belimo На всех видах противопожарных клапанов, выпускаемых ЗАО «ВИНГС-М», устанавливаются следующие модификации двухпозиционных приводов с возвратной пружиной фирмы Belimo: BF230; BLF230; BF24; BLF24. Наряду с перечисленными на клапанах устанавливаются приводы Belimo с аббревиатурой VIM (например, BF230 VIM) и логотипом «ВИНГС-М» на корпусе привода. Эти приводы имеют такие же характеристики, как и приводы серии BF и BLF. Указанные приводы предназначены для управления заслонкой противопожарных клапанов. Специальное исполнение указанных приводов (стальной зубчатый редуктор и специальное посадочное гнездо для установки на клапан) обеспечивают возможность их работы при температуре до 75 °С в течение 24 ч.

    Электромеханический привод BelimoУказанные приводы в соответствии с гарантией завода-изготовителя обеспечивают надежную работу противопожарных клапанов как в условиях пожара, так и при проведении сертификационных испытаний клапанов. Использование других электромеханических приводов Belimo является нарушением предписания завода-изготовителя на применение приводов.

    Управляющим сигналом на срабатывание клапанов с приводом Belimo является снятие напряжения с привода, после чего возвратная пружина достаточно быстро переводит заслонку из исходного в рабочее (защитное) положение. При подаче напряжения на привод электродвигатель переводит заслонку в исходное положение и удерживает ее в этом положении, потребляя незначительную мощность. Приводы для противопожарных клапанов также оборудованы: механизмом ручного управления, позволяющим перемещать заслонку в исходное положение при отключенном источнике питания; двумя встроенными переключателями, сигнализирующими рабочее (защитное) положение заслонки (до 5°) и исходное положение заслонки (более 80°); терморазмыкающим устройством, срабатывающим при заданной температуре (только для нормально открытых клапанов).

    Основные технические характеристики приводов Belimo

    BF24, BLF24 BF230, BLF230
    Номинальное рабочее напряжение
    переменного тока 50/60 Гц
    24 В 230 В
    Допустимое отклонение рабочего напряжения 19,2 - 28,8 В 198 - 264 В
    Потребляемая мощность в различных режимах
    работы электродвигателя, не более:
    при удержании заслонки в исходном положении 2,5 Вт 3 Вт
    при возврате заслонки в исходное
    положение после срабатывания клапана
    7 Вт 8 Вт
    Расчетная мощность, не более, 10 ВА 12,5 ВА
    Класс защиты III II
    Степень защиты

    IP 54

    Вспомогательные переключатели

    2хSPDT 3(0,5)А 250 В

    Присоединительный кабель:
    электродвигателя

    1 м, 2х0,75 мм2

    вспомогательных переключателей

    1 м, 6х0,75 мм2

    Время перемещения заслонки в рабочее (защитное)
    положение пружиной, не более,

    20 с

    Время возврата заслонки в исходное
    положение электродвигателем, не более,

    140 с

    Рабочая температура воздуха при эксплуатации

    -30 - +50°С

    Предельная температура воздуха при эксплуатации

    -30 - +80°С

    Температура и время гарантированного
    выполнения защитных функций

    до +75°С в течение 24 ч

    Срок cлужбы

    не менее 60000 циклов

    Техническое обслуживание

    не требуется

    При применении приводов BF230 и BLF230 зазоры между контактами в размыкающих устройствах должны составлять не менее 3 мм. Приводы BF24 и BLF24 подключаются через безопасный изолированный трансформатор.

    К числу преимуществ приводов Belimo относятся:

    • постоянный контроль цепи питания привода при незначительной потреблямой мощности;
    • возможность дистанционного возврата заслонки в исходное положение;
    • компактность конструкции;
    • экономичность;
    • совместимость с системами автоматики ведущих мировых производителей;
    • длительный срок службы;
    • надежность и прочность;
    • удобство эксплуатации.

    Приводы фирмы BELIMO применяются всеми ведущими производителями противопожарных клапанов в Европе и США.
