Счетчики крыльчатые сухоходные Тепловодомер

Описание серии

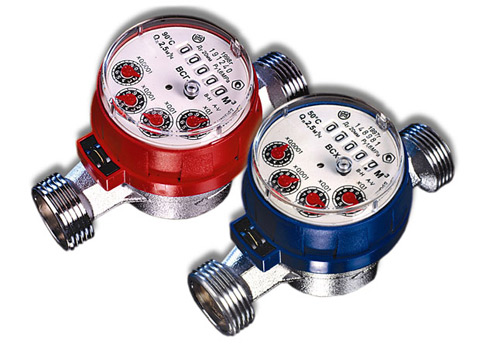

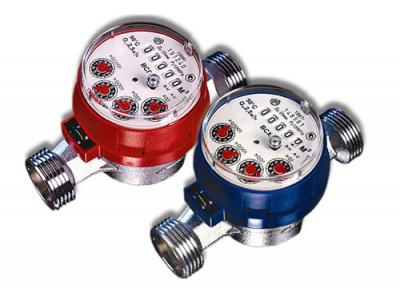

Счетчики крыльчатые сухоходные Тепловодомер с диаметрами условного прохода Dу 15, 20, 25, 32, 40 мм (в дальнейшем счетчики), изготовленные по ТУ 4213-200-18151455-2001, предназначены для измерения объема сетевой воды по СНиП 2.04.07-86 и питьевой воды по ГОСТ 2874-82, протекающей в обратных или подающих трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения при давлении до1,6 МПа (16 кгс/см2 ) в диапазоне температур от +5 до +50 0С (холодная вода) и от + 5 до + 90 0С ( для Dу -15,20 мм, горячая вода) или от +5 до +150 0С (для Dу -25?40 мм, горячая вода).

Счетчики Тепловодомер типа ВСХ-15, ВСХ-20, ВСХ-25, ВСХ-32, ВСХ-40, ВСХд-15, ВСХд-20, ВСХд-25, ВСХд-32, ВСХд-40 работают в диапазоне температур от +5 до +50 0С (холодная вода), имеют счетный механизм с роликовым и стрелочными указателями, показывающими измеренный объем в м3 и его долях. Счетчики ВСХд-15, ВСХд-20, ВСХд-25, ВСХд-32, ВСХд-40 имеют счетный механизм с магнитоуправляемым контактом и выдают импульсы (при присоединении вычислителя, регистратора или других совместимых устройств). Цена одного импульса для ВСХд-15,20 составляет 0,001 м3, для ВСХд -25,32 составляет 0,01 м3 и для ВСХд-40 составляет 0,1 м3.

Счетчики Тепловодомер типа ВСГ-15, ВСГ-20, ВСГд-15, ВСГд-20 работают в диапазоне температур от +5 до +90 0С, а ВСГ-25, ВСГ-32 и ВСГ-40 от +5 до +150 0С (горячая вода), имеют счетный механизм с роликовым и стрелочными указателями, показывает измеренный объем в м3 и его долях. Счетчики ВСГд-15,ВСГд-20 имеют счетный механизм с магнитоуправляемым контактом и выдают импульсы (при присоединении вычислителя, регистратора или других совместимых устройств). Цена одного импульса для ВСГд-15,20 составляет 0,001 м3.

Счетчики Тепловодомер типа ВСТ-15, ВСТ-20 работают в диапазоне температур от +5 до + 90 0С, а ВСТ-25, ВСТ-32 и ВСТ-40 - от +5 до +150 0С (горячая вода), имеют счетный механизм с магнитоуправляемым контактом и с роликовым и стрелочными указателями, показывающими измеренный объем в м3 и его долях, выдают импульсы (при присоединении вычислителя, регистратора или других совместимых устройств). Цена одного импульса для ВСТ-15,20 составляет 0,001м3, для ВСТ-25,32 составляет 0,01 м3 и для ВСТ-40 составляет 0,1 м3 .

Объем воды, измеренный счетчиком, определяют по показаниям роликового и стрелочных указателей. Роликовый указатель («окошечки») показывает измеренный объем в целых м3, стрелочные указатели - доли м3.

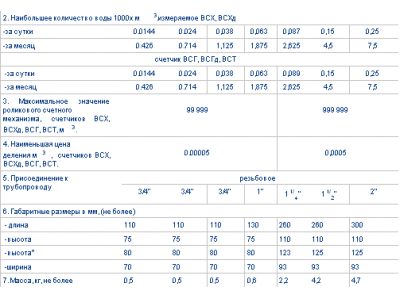

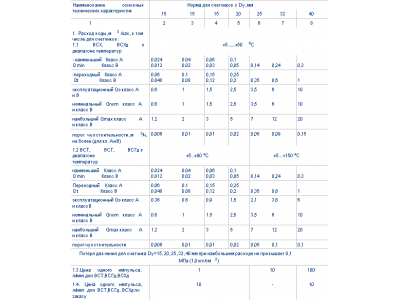

Технические характеристики

Диапазон температуры воды +5 ... +150 oC
Диаметр (Ду) 15-40 мм
Подходит  для квартиры, для коттеджа, для кафе/ресторана, для здания/гостиницы, для общественных / промышленных помещений,

Технологии

  • Обязательные условия при монтаже
    Обязательные условия при монтаже

    Водосчетчик монтируется только на горизонтальном участке трубопровода циферблатом вверх - Н , при этом счетчик Ду15, 20 мм работает в диапазоне расходов класса В, при монтаже водосчетчиков с Ду15, 20 мм на вертикальном участке или циферблатом параллельно стене - V, работает в диапазоне расходов соответствующих классу А (см. технические характеристики); установка осуществляется таким образом, чтобы водосчетчик всегда был заполнен водой; при установке водосчетчика после отводов, запорной арматуры, переходников, фильтров и других устройств непосредственно перед ним необходимо предусмотреть прямой участок трубопроводов длиной не менее 5 Д, а за счетчиком - не менее 1 Д, где Д - диаметр трубопровода. Прямой участок трубопровода перед водосчетчиком с Ду=15-40 мм не требуется, если он монтируется с комплектом поставляемых заводом - изготовителем присоединителей специальной конструкции, стабилизирующих поток воды. При нарушении условий монтажа появляется дополнительная погрешность счетчика;
    на случай ремонта или замены водосчетчика перед прямым участком до счетчика и после прямого участка трубопровода после счетчика устанавливается запорная арматура (вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
    Перед водосчетчиком для Dу 15-40 мм., после запорной арматуры вне зоны прямолинейного участка трубопровода, а также после счетчика при установке его на обратном трубопроводе теплоснабжения, до запорной арматуры рекомендуется устанавливать фильтры. Не допускается установка водосчетчика на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное магнитное поле (например, силовых трансформаторов).

  • Преимущества приборов
    Преимущества приборов
    • Повышение надежности за счет усовершенствования конструкции турбинки, позволяющей уменьшить нагрузку на ее ось;
    • Повышение точности измерения объема при малых расходах воды за счет расширения диапазона расходов для счетчиков холодной воды - 1:300; для счетчиков горячей воды -1:60;
    • Возможность монтажа во всех пространственных положениях за счет оригинальной конструкции измерительного механизма;
    • Возможность монтажа в ограниченном пространстве за счет сокращения перед счетчиком прямого участка до 3 Ду;
    • Уменьшение гидравлического сопротивления и увеличение номинального расхода по сравнению с крыльчатыми счетчиками (Для Ду 40 мм);
    • Снижение материалоемкости и стоимости приборов за счет применения современных материалов и новых конструкторских решений;
    • Современный дизайн и реальные цены;
    • Метрологическое сопровождение через сервисные центры во всех регионах России, на Украине и в Казахстане;
    • Унифицированные монтажные размеры.
    • Приборы прошли ускоренные испытания на износостойкость по ГОСТ Р 50193.3-93 (800 часов на номинальном расходе при непрерывном потоке и 200 часов на максимальном расходе при непрерывном потоке).
    • Счетчики горячей воды прошли горячеводные испытания во всем диапазоне рабочих температур (до 150 0С)
  • Средний срок службы - не менее 12 лет
  • Технические характеристики магнитоуправляемого контакта
    Технические характеристики магнитоуправляемого контакта
    • максимальное коммутирующее напряжение, В -50;
    • максимальный коммутирующий ток через контакт, мА -100;
    • частота замыкания контакта, Гц, не более - 1. Пределы допускаемой относительной погрешности водосчетчиков не должны превышать:
    • + 5 % в диапазоне расходов питания от Gmin до Gt ;
    • + 2 % в диапазоне расходов от Gt до Gmax включительно.
  • Размещение, монтаж и работа водосчетчиков
    Размещение, монтаж и работа водосчетчиков

    Водосчетчики устанавливаются в отапливаемых помещениях или специальных павильонах с температурой окружающего воздуха от +5 до +50 °С, и относительной влажностью не более 80 %. Водосчетчики типов: ВСХ, ВСХд размещаются на трубопроводах холодной воды, на вводах в здания или в отдельные помещения.
    ВСГд размещаются на трубопроводах горячей воды, на вводах в здания или в отдельные помещения.
    ВСГ и ВСТ размещаются на подающих и (или) обратных трубопроводах закрытых и (или) открытых систем теплоснабжения и (или) горячего водоснабжения, причем водосчетчики ВСТ применяются в комплекте теплосчетчика СТ или с другими приборами.
    К водосчетчикам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать его эксплуатацию без возможных механических повреждений. Установка водосчетчиков в затапливаемых, в холодных помещениях при температуре менее 5 °С, и в помещениях с влажностью более 80% не допускается.
