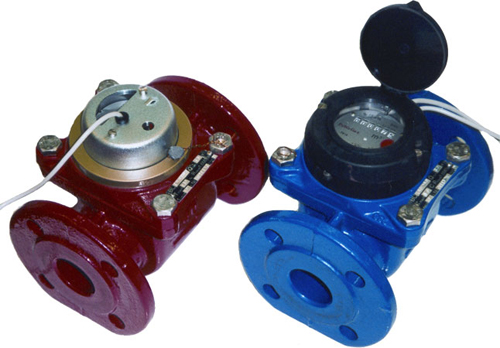

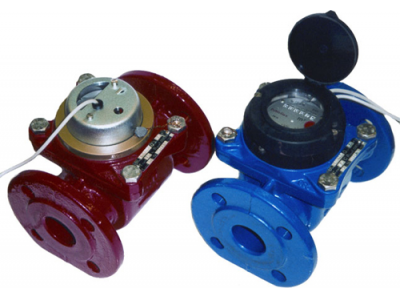

Тахометрические турбинные счетчики Тепловодомер

Описание серии

Счетчики турбинные Тепловодомер с диаметрами условного прохода 40, 50, 65, 80, 100, 125, 150, 200, 250 мм, изготовленные по ТУ 4213-201-18151455-2002, предназначены для измерения объема сетевой воды по СНиП 2.04.07-86 и питьевой воды по ГОСТ 51232-98, протекающей в обратных или подающих трубопроводах закрытых и открытых систем теплоснабжения, системах холодного водоснабжения от +5 до +50 °С и горячего водоснабжения от +5 до +150 °С при давлении до 1.6 МПа (16 кгс/см2). Счетчики Ду 40, 50, 65, 80, 100, 125, 150, 200, 250 мм - турбинные, сухоходные.

Счетчики Тепловодомер типа ВСХН, ВСХНд Ду 40, 50, 65, 80, 100, 125, 150, 200, 250 мм работают в диапазоне температур +5 до +50 °С (холодная вода), имеют счетный механизм с роликовым и стрелочными индикаторами, и показывают измеренный объем в м3 и его долях.

Счетчики Тепловодомер типа ВСХНд имеют дистанционный выход импульсов (при подаче напряжения на магнитоуправляемый контакт). Цена одного импульса Ду 40, 50, 65, 80, 100, 125 составляет 0,1 м3, Ду 150, 200, 250 мм - 1 м3.

Счетчики Тепловодомер типа ВСГН Ду 40, 50, 65, 80, 100, 125, 150, 200, 250 мм работают в диапазоне температур от +5 до +150 °С (горячая вода), имеют счетный механизм с роликовым и стрелочными индикаторами и показывают измеренный объем в м3 и его долях.



Счетчики Тепловодомер типа ВСТН Ду 40, 50, 65, 80, 100, 125, 150, 200, 250 мм работают в диапазоне температур от +5 до +150 °С (горячая вода), имеют счетный механизм с магнитоуправляемым контактом, роликовым и стрелочными индикаторами и выдают импульсы (при подаче напряжения на магнитоуправляемый контакт). Цена одного импульса у счетчиков с Ду 40, 50, 65, 80, 100, 125 мм 0.1 м3, Ду 150, 200, 250 мм - 1м3.

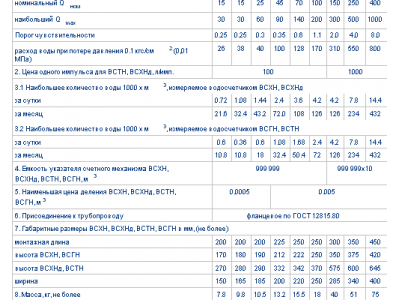

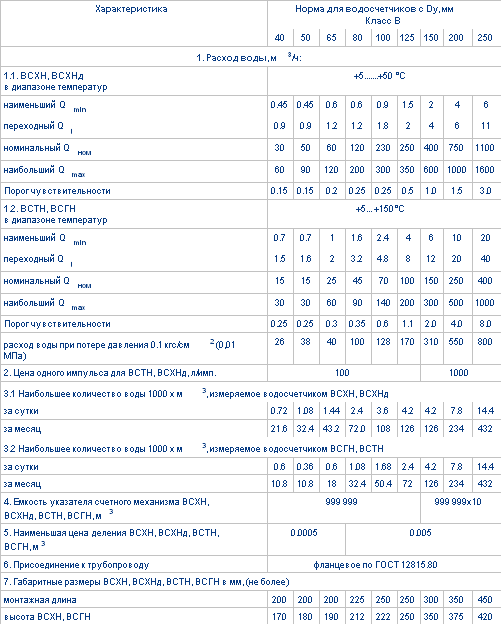

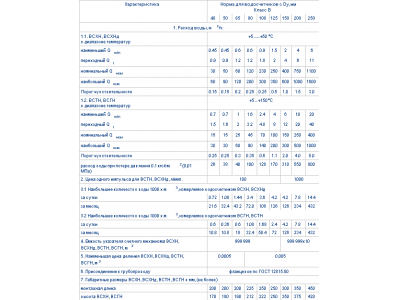

Технические характеристики

Диапазон температуры воды +5 ... +150 oC
Диаметр (Ду) 15-250 мм
Подходит  для квартиры, для коттеджа, для кафе/ресторана, для здания/гостиницы, для общественных / промышленных помещений,

Технологии

  • Преимущества приборов
    Преимущества приборов
    • Повышение надежности за счет усовершенствования конструкции турбинки, позволяющей уменьшить нагрузку на ее ось;
    • Повышение точности измерения объема при малых расходах воды за счет расширения диапазона расходов для счетчиков холодной воды - 1:300; для счетчиков горячей воды -1:60;
    • Возможность монтажа во всех пространственных положениях за счет оригинальной конструкции измерительного механизма;
    • Возможность монтажа в ограниченном пространстве за счет сокращения перед счетчиком прямого участка до 3 Ду;
    • Уменьшение гидравлического сопротивления и увеличение номинального расхода по сравнению с крыльчатыми счетчиками (Для Ду 40 мм);
    • Снижение материалоемкости и стоимости приборов за счет применения современных материалов и новых конструкторских решений;
    • Современный дизайн и реальные цены;
    • Метрологическое сопровождение через сервисные центры во всех регионах России, на Украине и в Казахстане;
    • Унифицированные монтажные размеры.
    • Приборы прошли ускоренные испытания на износостойкость по ГОСТ Р 50193.3-93 (800 часов на номинальном расходе при непрерывном потоке и 200 часов на максимальном расходе при непрерывном потоке).
    • Счетчики горячей воды прошли горячеводные испытания во всем диапазоне рабочих температур (до 150 0С)
  • Технические характеристики магнитоуправляемого контакта
    Технические характеристики магнитоуправляемого контакта
    • максимальное коммутирующее напряжение, В -50;
    • максимальный коммутирующий ток через контакт, мА -100;
    • частота замыкания контакта, Гц, не более - 1. Пределы допускаемой относительной погрешности водосчетчиков не должны превышать:
    • + 5 % в диапазоне расходов питания от Gmin до Gt ;
    • + 2 % в диапазоне расходов от Gt до Gmax включительно.
