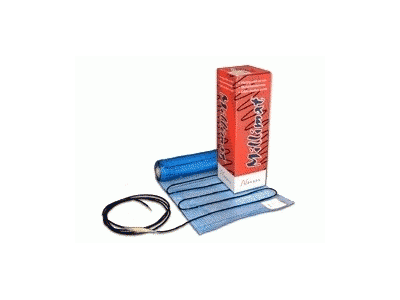

Электрический тёплый пол на базе нагревательных матов Nexans Millimat 130 Вт/м2
Описание серии
Теплый пол на базе нагревательных матов Millimat из-за своей малой толщины идеально подходит для укладки непосредственно под керамическую плитку в клеевой слой, для всех типов помещений. Рекомендуется применять при косметическом ремонте, т.к. его установка не требует бетонной стяжки и существенно не увеличивает высоту пола.
Благодаря своей конструкции максимально упрощается монтаж такой системы.
Порядок монтажа
- Измерьте площадь помещения. Используя таблицу, выберите соответсвующий тип Миллимата.
- Если необходимо уложите теплоизоляцию. В случае необходимости применения теплоизоляции, рекомендуется использовать тонкую теплоизоляционную подложку из не поддерживающего горения материала.
- Нанесите на поверхность грунтовку и дайте ей высохнуть.
- Перед укладкой Миллимата измерьте сопротивление изоляции и центральной жилы.
- Уложите и откорректируйте положение Миллимата. При сложной конфигурации пола допускается разрезать пластиковую сетку для точной подгонки по месту.
ВНИМАНИЕ! Категорически запрещается резать нагревательный кабель!
При укладке необходимо учитывать, что место соединения нагревательной части кабеля с токоподводящими "холодными" концами должно находиться в массиве напольного покрытия. - Закрепите Миллимат на полу путем осторожного прижимания рукой пластиковой сетки к основанию. Сетка Миллимата самоклеющаяся и крепится при небольшом нажатии.
- При монтаже будьте аккуратны, чтобы не повредить Миллимат острыми предметами. Не допускается ходить по открытому Миллимату.
- Перед укладкой напольного покрытия следует ещё раз проверить сопротивление изоляции и центральной жилы.
- Для укладки напольного покрытия ипользуйте клей для плитки на цементной основе. При необходимости нанесите гидроизоляционный слой непосредственно перед укладкой финального напольного покрытия.
- Выберите термостат. После проверки сопротивления изоляции "Теплого пола" подключите термостат, руководствуясь инструкцией к термостату.
- Включать Теплый пол разрешается только после полного высыхания клея (см. соответствующие указания по применению клея).
Базовые комплекты на базе миллимата Nexans 130 Вт/м2 с термостатом OTN-1991:
Наименование комплекта |
Площадь кв.м |
Размер миллимата м |
Мощность при ~220 B Вт |
Цена | |
---|---|---|---|---|---|
1 | Millimat/2 150W |
1,08 |
0,4х2,7 |
137 |
5030 |
2 | Millimat/2 200W |
1,44 |
0,4х3,6 |
183 |
5730 |
3 | Millimat/2 300W |
2,12 |
0,4х5,3 |
275 |
5930 |
4 | Millimat/2 400W |
2,84 |
0,4х7,1 |
365 |
6480 |
5 | Millimat/2 500W |
3,52 |
0,4х8,8 |
460 |
7180 |
6 | Millimat/2 600W |
4,40 |
0,8х5,5 |
550 |
7580 |
7 | Millimat/2 700W |
5,20 |
0,8х6,5 |
640 |
8280 |
8 | Millimat/2 840W |
6,16 |
0,8х7,7 |
770 |
8730 |
9 | Millimat/2 1000W |
7,36 |
0,8х9,2 |
915 |
9380 |
Технические характеристики
Удельная мощность | 130 Вт/м2 |
конструкция | укладка в слой клея под керамическую плитку |
тип | электрический |
Подходит | для квартиры, для офиса, для коттеджа, для кафе/ресторана, для магазина, для здания/гостиницы, для общественных / промышленных помещений, |
Технологии
- Нагревательный мат Nexans Millimat 130 Вт/м2Нагревательный мат Nexans Millimat 130 Вт/м2
Нагревательный мат предназначен для использования в системах комфортного подогрева «Теплый пол». Теплые полы на базе нагревательных матов Millimat из-за своей малой толщины идеально подходят для укладки непосредственно под керамическую плитку в клеевой слой, для всех типов помещений. Рекомендуется применять при косметическом ремонте, т.к. его установка не требует бетонной стяжки и существенно не увеличивает уровень пола.
Нагревательный элемент — двухжильный нагревательный кабель, вплетенный в тонкую гибкую самоклеящуюся сетку из армированного пластика, с одним «холодным» концом для подключения к сети. Длина «холодного» конца — 2,3 м. Нагревательные маты Millimat выпускаются нескольких типоразмеров с шириной сетки 40 или 80 см, удельной мощностью 80Вт/м2 и 130 Вт/м2, полной мощностью от 150Вт до 1000Вт.
Millimat/130 Вт/м2 рекомендуется для влажных помещений (ванных, сан.узлов) и т.п., где необходима повышенная теплоотдача.Стандарты /Сертификаты:
Millimat изготовливается в соответствии с требованиями: Nemko, Semko
Международные: EN 50265; IEC 60332-1; IEC 60800Технические характеристики:
- нагревательный элемент — двухжильный проводник с постоянным сопротивлением;
- токоподводящий «холодный» проводник — медный;
- длина токоподводящего «холодного» проводника — 2,3 м;
- тип соединения нагревательной и токоподводящей части кабеля — внешняя муфта;
- провод заземления — медный;
- защитный экран — полупроводниковая оплетка;
- наружная изоляция — фторопласт;
- внешний диаметр — 4 мм;
- шаг размещения кабеля на сетке для Millimat/130 Вт/м2 — 65 мм;
- рабочее напряжение питания — 230 В;
- удельная мощность на единицу площади при напряжении 230В для Millimat/130 — 130 Вт/м2;
- полная мощность — от 150 до 1000 Вт;
- максимальная рабочая температура: +100°C;
- допуск на сопротивление проводника: -5 + 10 % ;
- класс защиты: IPX7.
Millimat 130 Вт/м2, 230 В:
Наименование Мощность
ВтШрина
мДлина
мПлощадь
м2Сопротивление
-5+10% ОмMillimat/2 150W 40x270 150
0,4
2,7
1,1
352,7
Millimat/2 200W 40x360 200
0,4
3,6
1,5
264,5
Millimat/2 300W 40x530 300
0,4
5,3
2,1
176,3
Millimat/2 400W 40x710 400
0,4
7,1
2,8
132,3
Millimat/2 500W 40x880 500
0,4
8,8
3,5
105,8
Millimat/2 600W 80x550 600
0,8
5,5
4,4
88,2
Millimat/2 700W 80x650 700
0,8
6,5
5,2
75,6
Millimat/2 840W 80x770 840
0,8
7,7
6,2
63,0
Millimat/2 1000W 80x920 1000
0,8
9,2
7,4
52,9
- Термостат OTN-1991Термостат OTN-1991
Для управления системой используется термостат с датчиком температуры пола OTN-1991 производства датской компании OJ Electronics.
