Клапаны противопожарные нормально открытые Сигма-Вент КВП 90-НО-АхВ-ЭМ стандартного исполнения
Где купить? Запросить цену Как купить?
Бренд | Сигма-Вент |
Тип | Вентиляционные клапаны и заслонки |
Модель снята с производства! | |
Смотреть все характеристики |
Описание серии
Клапаны противопожарные нормально открытые КВП-90-НО стандартного исполнения

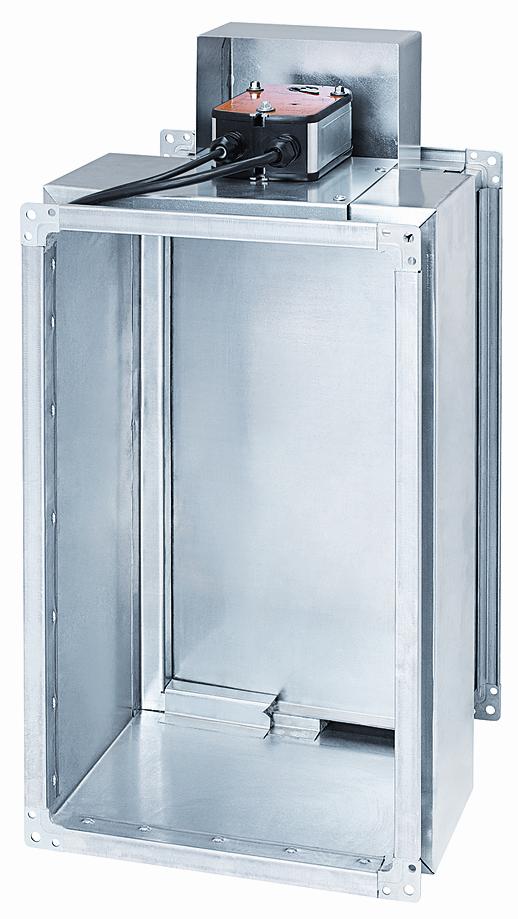

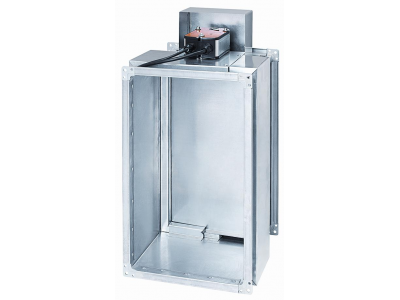

Клапан стандартного (канального) исполнения состоит из корпуса прямоугольной формы с облицовкой, заслонки и привода, расположенного снаружи корпуса. Корпус изготавливается из оцинкованной стали и конструктивно аналогичен отрезку воздуховода длиной 320 мм, с подсоединяемыми фланцами, изготовленными из стандартных шин и уголков. Заслонка коробчатого типа изготавливается из оцинкованной стали и набивается внутри огнестойким теплоизолирующим материалом.
Вид климатического исполнения – УХЛ4 по ГОСТ 15150-69, в морозостойком исполнении Мс вид климатического исполнения и категория размещения – О2.
Температура в месте установки клапана ограничивается рабочей температурой воздуха при эксплуатации привода.
Окружающая среда должна быть взрывобезопасной, не содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.
Площадь проходного сечения клапана КВП (кроме стенового исполнения), м²:
Fкл = (В-56)х(А-50)/10 в 6 степ.
где А - внутренний размер клапана вдоль оси, мм.
В - внутренний размер поперечного сечения клапана перпендикулярно оси вращения заслонки, мм
Площадь проходного сечения круглого клапана КВП, м2:
Fкл = (π/4 x (D - 10)2 - 36(D - 10))/106
где D – диаметр подсоединяемого воздуховода, мм; π = 3,14.
При установке огнезадерживающих клапанов за пределами стен (перекрытий) участок воздуховода и часть клапана до края крышки привода должны быть покрыты наружной огнезащитой в соответствии с СНиП 41-01-2003 (п.7.11.1, Примечание 1), обеспечивающей предел огнестойкости преграды.
Для установки в круглых воздуховодах изготавливаются клапаны круглого сечения, либо квадратные с трубчатыми переходами. Переходы присоединяются к клапанам квадратного сечения соответствующего типоразмера и имеют патрубок длиной 100 мм.
Технические характеристики
Предел огнестойкости | 1.5 ч |
Подходит | для офиса, для кафе/ресторана, для магазина, для здания/гостиницы, для общественных / промышленных помещений, |
Технологии
- Пружинный привод с тепловым замкомПружинный привод с тепловым замком
Пружинный привод с тепловым замком представляет собой пружину растяжения, взведенную в нормально открытом положении заслонки, удерживаемой тепловым замком, который разрушается при температуре 720С (стандартно) или другой температуре, определяемой техническими требованиями заказчика.
Данный вид привода может оснащаться датчиком положения с указанием двух крайних положений заслонки «открыто-закрыто».
Пружинный привод с тепловым замком применяется ограниченно только для противопожарных нормально открытых (огнезадерживающих) клапанов, которые устанавливаются в системы общеобменной вентиляции при условии выполнения пункта 12.4 СНиП 41-01-2003.

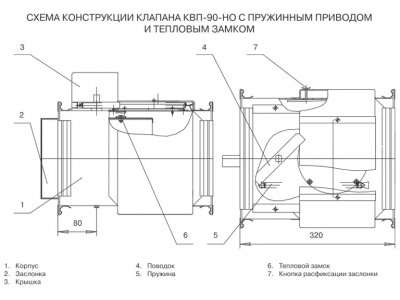

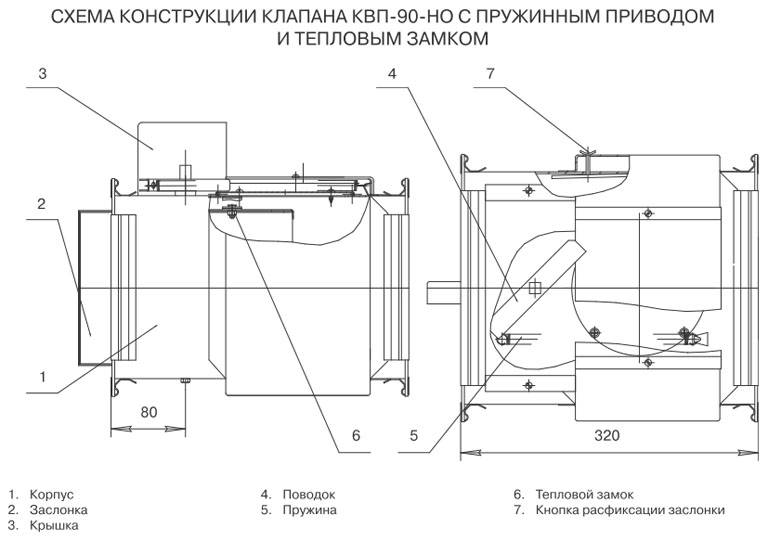

Принцип работы привода:
В нормальном положении заслонка клапана открыта и удерживается тепловым замком, который с одной стороны прикреплен к заслонке, а другим к корпусу клапана. Пружина, которая закреплена на поводке оси заслонки, стремится закрыть ее. При достижении внутри клапана температуры 720С происходит разрушение теплового замка, пружина закрывает заслонку и стопор фиксирует ее в закрытом положении.
Достоинства данного привода:
-
простота конструкции;
-
быстрая замена пружины без разборки клапана;
-
низкая стоимость;
-
возможность установки в тех местах, где невозможно подключение управляющего питания для противопожарного клапана.
Недостатки:
-
нет возможности дистанционного и ручного управления клапаном.
-
- Группа огнестойкости 01Группа огнестойкости 01
Применяется для удаления дымовоздушных смесей с еумпературой до 400° С в течение 120 мин., согласно СП7.13130.2009
