Электрический тёплый пол для жилых комнат на основе двухжильного кабеля Nexans TXLP 2R
Описание серии
Система предназначена для создания максимального комфорта в помещениях с уже имеющейся системой отопления, а также для комфортного подогрева полов в помещениях с особыми гигиеническими требованиями, как то: кухня, детская комната, прихожая, холл и т.п.
Система состоит из двухжильного нагревательного кабеля и электронного термостата, подключающего кабель к питающей электросети в соответствии с заданной программой работы, поддерживая тем самым необходимый температурный режим в помещении.

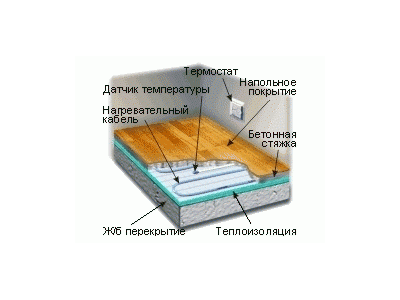

В помещениях с железобетонными перекрытиями укладка нагревательного кабеля производится на слой теплоизоляции поверх армирующей металлической сетки. Кабель помещается в бетонную стяжку толщиной 30-40 мм. Напольное покрытие - любое (ковровое, плитка, линолеум, паркет и т.п.). В случае использования паркета или любого деревянного покрытия его толщина рекомендуется не более 20 мм. Установочную мощность системы обогрева пола и шаг укладки рассчитывают в зависимости от площади и теплопотерь помещения.

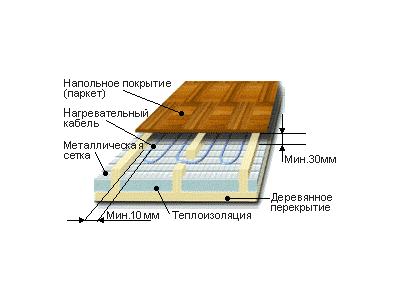

Деревянные перекрытия, как правило, не рассчитаны на вес бетонной стяжки. На деревянное перекрытие укладывается слой теплоизоляции, затем алюминиевая фольга или сетка рабица. Нагревательный кабель монтируют поверх слоя фольги. Комфортный подогрев пола осуществляется за счет прогрева воздушной подушки между теплоизоляцией и напольным покрытием. При этом необходимо соблюдать следующие условия:
- коэффициент теплопроводности теплоизоляции должен быть значительно меньше, чем у напольного покрытия;
- оптимальная высота воздушной подушки 30 мм;
- удельная мощность нагревательного кабеля должна быть не более 15,6 Вт/м2;
- установочная мощность системы обогрева пола не должна превышать 130 Вт/м2.
Термостат для деревянных полов с подогревом обязательно должен иметь датчик температуры ограничивающий температуру воздуха под полом (ограничительный датчик температуры).
Пример укладки нагревательного кабеля
Оптимальный шаг укладки в сантиметрах определяется по формуле:
h=S/Lx100, где
S - площадь обогрева, предназначенная для укладки нагревательного кабеля(кв.м);
L - длина нагревательного кабеля (м).
Нагревательный кабель укладывается только на площадь, свободную от стационарной мебели и бытового оборудования.
Площадь укладки S=Общая площадь - Площадь, занятая стационарной мебелью или оборудованием.
Расстояние от стены помещения до нагревательного кабеля равно половине шага укладки (½h).
Комфортный подогрев пола в жилых помещениях требует установочной мощности системы от 80 Вт/м2 до 100 Вт/м2 в зависимости от конструкции пола, материала покрытия и назначения.
В состав базового комплекта тёплого пола входят:
- нагревательный кабель соответствующей мощности,
- электронный термостат с датчиком температуры пола,
- монтажная лента для крепления кабеля,
- гибкая гофрированная трубка для защиты датчика температуры,
- подробная инструкция по монтажу системы и инструкция по установке и подключению термостата.
Базовые комплекты c применением двухжильного нагревательного кабеля TXLP/2R (15,6 Вт/м) и термостата OTN-1991:
Наименование комплекта |
Площадь кв.м |
Длина кабеля |
Монт. лента м |
Цена | |
---|---|---|---|---|---|
1 | 300/17 | 1,5 - 3,4 | 17,6 | 3 | 4680 |
2 | 400/17 | 3,4 - 4,6 | 23,5 | 4 | 5140 |
3 | 500/17 | 4,6 - 5,8 | 29,4 | 5 | 5780 |
4 | 600/17 | 5,8 - 6,8 | 35,3 | 6 | 6050 |
5 | 700/17 | 6,8 - 8,0 | 41,2 | 7 | 6410 |
6 | 840/17 | 8,0 - 9,7 | 49.7 | 9 | 7100 |
7 | 1000/17 | 9,7 - 11,4 | 58,3 | 10 | 7780 |
8 | 1250/17 | 11,4 - 14,3 | 72,4 | 12 | 8480 |
9 | 1370/17 | 14,3 - 15,6 | 80,8 | 15 | 9520 |
10 | 1700/17 | 15,6 - 19,4 | 100,0 | 18 | 10420 |
11 | 2100/17 | 19,4 - 24,0 | 123,7 | 20 | 11920 |
12 | 2600/17 | 24,0 - 29,7 | 154,5 | 25 | 13990 |
13 | 3300/17 | 29,7 - 37,7 | 194,0 | 30 | 15740 |
При выборе комплекта рекомендуем обращаться к специалисту.
Технические характеристики
тип | электрический |
Удельная мощность | 80-100 Вт/м2 |
Подходит | для квартиры, для офиса, для коттеджа, для кафе/ресторана, для магазина, для здания/гостиницы, для общественных / промышленных помещений, |
Технологии
- Двухжильный нагревательный кабель Nexans TXLP/2RДвухжильный нагревательный кабель Nexans TXLP/2R
Кабели предназначены для использования во встроенных электрических кабельных системах обогрева. Идеально подходят для систем отопления и комфортного подогрева пола, также могут использоваться в системах обогрева грунта, снеготаяния и антиобледенения дорог и для защиты желобов и водостоков крыши от снега и льда... В отличие от одножильных кабелей имеют один холодный конец для подключения к сети, что существенно облегчает укладку нагревательного кабеля при монтаже. Место соединения греющей части с холодным концом выполнено по безмуфтовой технологии и обозначается на кабеле надписью SPLICE. Конец нагревательной части кабеля защищен водонепроницаемой концевой муфтой.
Особенности
- В нагревательных кабелях NEXANS (Alcatel), в отличие от кабелей других фирм, место соединения нагревательного элемента с "холодным" токоподводящим концом выполнено по уникальной безмуфтовой технологии, при которой нагревательный провод и медная жила "холодного" конца образуют единый неразрывный проводник, чем обеспечивается целостность оболочки кабеля, а следовательно и гарантированная надежность в эксплуатации. Результатом внедрения такой технологии стало нулевое количество отказов нагревательного кабеля ("наработка на отказ" - около 300 лет) и отсутствие внешней соединительной муфты. Данная технология разработана и запатентована компанией Nexans (Alcatel). Место на кабеле, где находится это соединение, обозначено маркировкой "SPLICE".
- Для нагревательных кабелей NEXANS (Alcatel) является обязательным наличие сплошного металлического защитного экрана, выполненного в виде алюминиевой (тип TXLP) или свинцовой (тип TKXP) трубки по всей длине кабеля.
Конструкция двухжильного нагревательного кабеля TXLP/2R (TKXP/2R) и
устройство соединительной муфты SPLICEПрименение данного экрана обеспечивает:
- 100% защиту от проникновения влаги;
- повышение защиты от локального перегрева;
- улучшение механических свойств кабеля - прочность и устойчивость к различным нагрузкам (например, использование кабеля внутри трубопроводов длиной до 26 метров без специальных поддерживающих приспособлений);
- защиту от электромагнитного излучения.
Двухжильные нагревательные кабели Nexans (Alcatel) выпускаются с удельной мощностью 15,6Вт/м (при 220В) с широким диапазоном номиналов мощности (300, 400, 500, 600, 700, 840, 1000, 1250, 1400, 1700, 2100, 3300 Вт).
Технические параметры:
- Проводник - двухжильный с постоянным сопротивлением
- Электроизоляция - модифицированный полиэтилен, тип XLPE, толщина - 1,2 мм
- Провод заземления - медный
- Защитный металлический экран:
тип TXLP/2R - алюминиевая трубка, толщина стенки - 0,2 мм;
тип TKXP/2R - свинцовая трубка, толщина стенки - 0,2 мм; - Наружная изоляция - ПВХ с водоотталкивающими свойствами
- Внешний диаметр - приблизительно 6 мм
- Максимальное напряжение питания - 500 В
- Удельная мощность на единицу длины при напряжении 220В: 15,6 Вт/м
- Максимальная температура токоведущей жилы кабеля: +90°C
- Максимальная температура поверхности кабеля: +65°C
- Допуск на сопротивление проводника: -5 + 10 %
- Термостат OTN-1991Термостат OTN-1991
Для управления системой используется термостат с датчиком температуры пола OTN-1991 производства датской компании OJ Electronics.
Дополнительная информация
