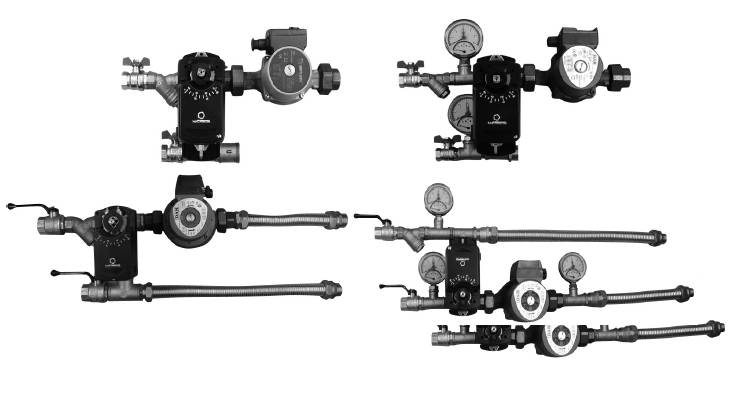

Узел терморегулирования СВОК SUS 40-1,6

Индекс TC: 1.79
Отношение: 0
Внимание: 6

Описание серии

Узел терморегулирования СВОК SUS 40-1,6 предназначен для изменения температуры теплоносителя в малом циркуляционном контуре водяного теплообменника (контуре калорифера). Он обеспечивает плавное регулирование мощности (пропорциональное управление на основе аналогового сигнала 0-10 V), а также защиту водяного обогревателя. Регулирование мощности обеспечивается при помощи изменения входной температуры воды при ее постоянном расходе. Узел терморегулирования SUS, подключенный к блоку управления SBUP-220-W и другим компонентам системы защиты от замерзания надежно защищает обогреватель от замерзания и последующего разрыва. Вся ниже указанная информация действительна также для подключения узлов терморегулирования в систему охлаждения с водяным теплообменником.

Соблюдение линейности характеристик управления предусматривает изменение поступления воды из внешнего и внутреннего контуров пропорционально степени открытия регулирующего клапана. Выполнить данное требование представляется возможным, если гидравлическое давление регулирующего клапана в открытом положении будет несколько выше, нежели давление в остальной части контура обвязки, то есть выше давления в теплообменнике при необходимом расходе. Чем меньше сечение контура в седле клапана, тем скорость движении теплоносителя выше и в контуре и в теплообменнике. Подбирают клапан, сообразуясь с его характеристикой пропускной способности или условным объемным расходом воды через полностью открытый клапан при перепаде давлении 100 кПа. Чем меньше значение данной характеристики KVS, тем потеря давления больше при неизменном расходе.

Обеспечение точного протока теплоносителя через калорифер обеспечивается правильно подобранным циркуляционным насосом. Который должен быть способен транспортировать достаточное для бесперебойной работы теплообменника количество теплоносителя по внутреннему контуру. Он должен обеспечить давление, превышающее суммарные потери давления в нагревателе, полностью открытом трехходовом клапане, патрубках узла терморегулирования при требуемом расходе теплоносителя. Насос, как правило, подбирают, основываясь на его расходнонапорной характеристике, выбирая ее среднее значение. Выбранный слишком мощный насос, неизбежно приведет к перерасходу теплоносителя через теплообменник, а регулирующий вентиль в этом случае будет вынужден работать, используя движение штока не в полном диапазоне. Вследствие чего износ деталей узла ускорится, снизив точность регулирования. Расход воды через узел терморегулирования с применением первой скорости циркуляционного насоса будет в два раза меньше, чем расход воды при включении третьей скорости. Высокая скорость движения рабочей среды в трубах узла обвязки неизбежно приведет к дополнительным потерям. Если теплоносителем является вода, то узел устанавливается только внутри помещения, в котором поддерживается постоянная температура, которая не должна опускаться до точки замерзания.

Наружное применение возможно только в случае, если теплоносителем является незамерзающая смесь на базе гликоля. Незамерзающие смеси на базе соляных растворов использовать не рекомендуется. При выборе места установки узла терморегулирования рекомендуется соблюдать следующие правила: Узел терморегулирования должен быть установлен так, чтобы вал мотора насоса находился в горизонтальном положении. Узел терморегулирования должна быть расположен так, чтобы было обеспечено его обезвоздушивание. При размещении узла под потолком необходимо обеспечить контрольный и сервисный доступ к узлу терморегулирования. Узел терморегулирования монтируется при помощи гибких нержавеющих трубок непосредственно на обогреватель как можно ближе к обогревателю. Длину нержавеющих трубок, или других соединительных трубок необходимо минимизировать, чтобы не происходило излишнего продления времени реакции при регулировании. Узел терморегулирования крепится на интегрированный держатель, или необходимо использовать монтажные хомуты. Масса узла терморегулирования не должна переноситься на теплообменник. При производстве узла используются материалы и компоненты, которые обычно используются в отопительной практике. Узлы терморегулирования состоят из латуни, нержавеющей стали или из чугуна, в меньшей мере из оцинкованной или обычной стали. Уплотнения используются из резины, пластмасс и сантехнического льна.

Технические характеристики

KVS 1,6
Температура до 110 °C
Теплоноситель вода, антифриз
Напряжение 220 В
Номинальный ток 0,31 А
Максимальное давление 0,3-0,8 МПа
Подходит  для квартиры, для офиса, для коттеджа, для кафе/ресторана, для магазина, для здания/гостиницы, для общественных / промышленных помещений, для точного климата,

Технологии

  • Качественные материалы и комплектующие
  • Простые монтаж и транспортировка
  • Экономичность
