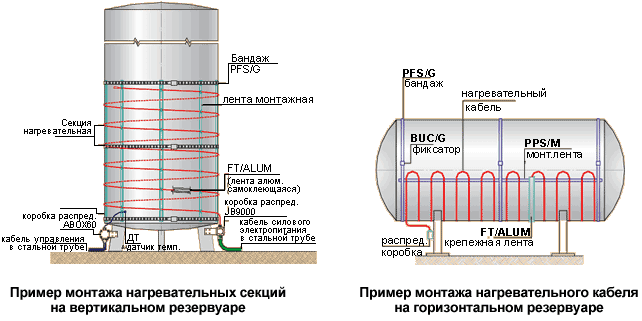

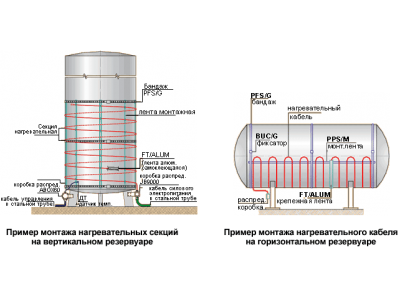

Кабельная система обогрева трубопроводов и резервуаров Тепломаг на основе саморегулирующегося нагревательного кабеля
Описание серии
Кабельная система обогрева трубопроводов и резервуаров предохраняет трубопроводы (водопроводы) с горячей и холодной водой и резервуары от замерзания, нефтепроводы и трубы для перекачки других жидкостей и химикатов от закупорки или кристаллизации вещества.
Основные задачи, которые решает система обогрева трубопроводов:
- Предотвращение замерзания и конденсации жидкости в трубопроводе. Это относится не только к защите водопроводов в зимнее время, но также к обогреву нефте- и продуктопроводов для предотвращения чрезмерного загустения продуктов, даже в странах с теплым климатом.
- Компенсация теплопотерь. Это важно, когда температура жидкости или газа на выходе трубопровода должна быть такой же, как и на входе, т.е. обогрев возмещает теплоотдачу трубы в окружающую среду. Обеспечивает разогрев остановившегося трубопровода до технологической температуры.
- Технологический обогрев. Это случай, при котором в трубе необходимо поддерживать температуру в заданном диапазоне для данного процесса. Система обогрева при этом должна иметь запас мощности, если процесс идет с поглощением тепла.
- Стартовый разогрев. Система должна разогревать текущую по трубе жидкость на активном участке, чтобы обеспечить нормальные условия ее транспортировки на оставшейся части трубопровода.

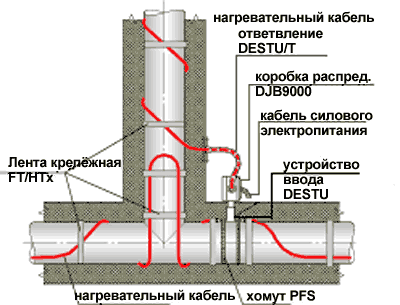

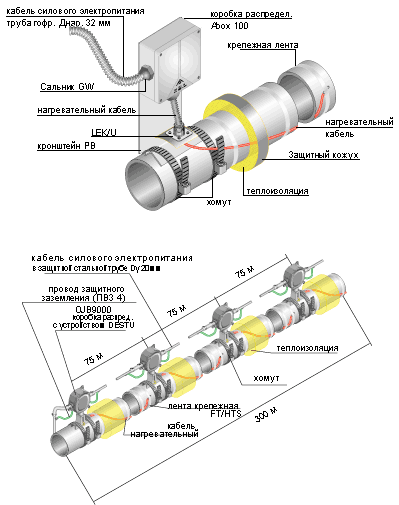

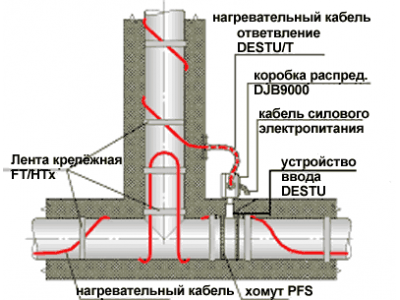

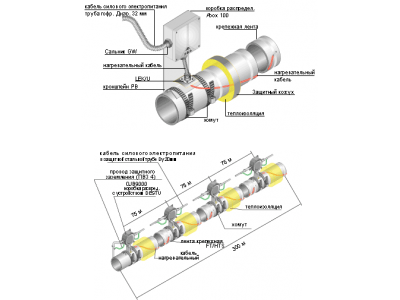

Состав системы обогрева трубопроводов:
- Нагревательная часть состоит из нагревательных кабельных секций и аксессуаров для их крепления на трубе. Эта часть непосредственно выполняет задачу подвода тепла к трубе и содержащимся в ней продуктам.
- Распределительная и информационная сеть обеспечивает питание для всех элементов нагревательной части и проведение информационных сигналов от датчиков до шкафа системы управления. В состав системы обогрева трубопроводов входят силовые и информационные кабели, распределительные коробки и крепежные элементы.
- Система управления - в нее входит шкаф управления, специальные терморегуляторы, датчики температуры, пускорегулирующая и защитная аппаратура, соответствующая мощности системы и классу исполнения шкафа управления.
Задача системы обогрева трубопроводов (обогрева водопроводов) эффективно решается с помощью саморегулирующихся нагревательных кабелей. Благодаря эффекту саморегулирования нагревательный кабель выделяет тем больше тепла, чем ниже температура трубопровода, при повышении температуры его тепловыделение уменьшается. Таким образом, он сберегает электроэнергию и никогда не перегорает, даже при самопересечении.
Цены на основные типы саморегулирующихся нагревательных кабелей для обогрева трубопроводов
НАИМЕНОВАНИЕ | Цена,руб./м |
Саморегулируемый греющий кабель FREEZSTOP MICRO 17FSM2-CT |
266 |
Саморегулируемый греющий кабель FREEZSTOP LITE EXTRA 23FSLe2-CT 23FSLe2-CT |
380 |
Саморегулируемый греющий кабель FREEZSTOP REGULAR 31FSR2-CT |
456 |
Технические характеристики
Линейная мощность | до 90 Вт/м |
Способ обогрева | электрообогрев |
Технологии
- Саморегулирующаяся электрическая нагревательная лентаСаморегулирующаяся электрическая нагревательная лента
Cаморегулирующиеся нагревательные ленты промышленного качества могут использоваться для технологического подогрева или поддержания заданных температур до 190°С.
Лента может быть отрезана до нужной длины по месту, точно в соответствии с длиной трубопровода, без каких-либо конструктивных сложностей.
Характеристики саморегулирования повышают безопасность и надежность ленты. Она не будет перегреваться или перегорать, даже когда ее отдельные участки накладываются друг на друга.- Для поддержания заданной температуры до 65 °С — 80 °С применяются нагревательные кабели марок FSM, FSLe, FSR и FSE.
- Для поддержания заданной температуры до 120 °С применяются кабели марок FSP и FSS.
- Для поддержания заданной температуры до 190 °С применяются нагревательные кабели марки FSU.
- Система автоматического управленияСистема автоматического управления
Основные типы терморегуляторов и контроллеров для систем обогрева трубопроводов и резервуаров:
-
электромеханический термостат OJ Electronics ETI-1551
-
контроллер систем электрического обогрева для поддержания фиксированной температуры TSTAB
-
унивесальный контроллер для систем обогрева трубопроводов на базе контроллера РТ-200Е PSTAB
-
