Описание серии

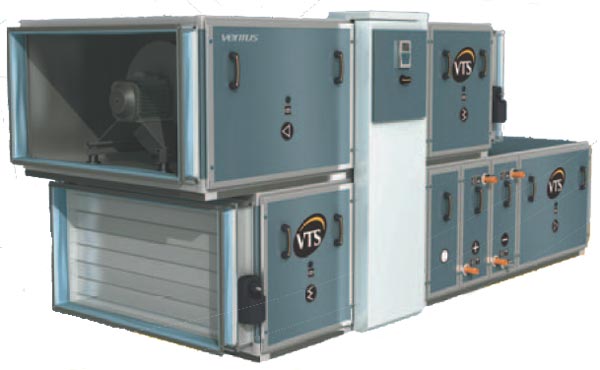

VENTUS это новый типоряд агрегатов для вентиляции и кондиционирования воздуха корпорации VTS. В применении сегодня 16 типоразмеров, возможен подбор агрегатов для любого здания и сооружения. Благодаря бескаркасной конструкции и отсутствию тепловых мостиков, агрегаты могут работать в любой климатической зоне (от -40 до +70°C). Широкий диапазон функций по обработке воздуха. Уменьшенные габариты агрегатов - минимальная высота всего 36 см! Высокая надёжность конструкции.

Производительность: 1 100÷100 000 м³/ч
14 типоразмеров VS 21÷650

Применение:

Рестораны
Магазины
Офисы
Гаражи
Тоговые комплексы
Жилые здания

Энергоутилизация:

Роторный теплообменник
Перекрестно-точный теплообменник
Гликолевые системы
Рециркуляция

Исполнение:

Вне помещения
В помещении
Подвесное исполнение

Устройство:

базовый блок + опциональные функции + аксессуары
Бескаркасная конструкция
лабириринтное соединение блоков
минимальная высота – 360 мм

Преимущества:

Соответствие нормам EN 1886, EN 13053
Упаковка для каждой комплектующей
Автоматизированный контроль рабты агрегата, а также всех элементов по отдельности

Способы подбора агрегата:

Компьтерная программа ClimaCAD On-Line
Каталог с представленной системой быстрого подбора
Консультация Менеджером-инженером

Характеристики

	Площадь живого сечения	1.35 м²
	Габаритные размеры (ВхШ)	975x1660 мм
	Циркуляция воздуха	4863-17620 м³/час

Технологии

Бескаркасная конструкция корпуса
Бескаркасная конструкция корпуса
Функции и применение
- Бескаркасная конструкция изготовлена из панелей типа «сэндвич», изогнутых в форме буквы «П», укрепленных изнутри системой ребер жесткости.
- Устройство панели:
  - наружный материал: стальной оцинкованный лист S280GD+Z275 покрытый антикоррозионным слоем;
  - изоляционный материал: пенополиуретан;
  - внутренний материал: стальной оцинкованный лист.
- Корпус крепится на стальной раме, позволяющей транспортировать агрегат, подвешивать или устанавливать его на полу.
- Доступ внутрь агрегата: сбоку.
- Агрегаты предназначены для работы, как внутри, так и вне помещений.
Преимущества
- резкое уменьшение потерь энергии
- удаление тепловых мостиков – исключение конденсации влаги на корпусе
- высокая жесткость конструкции
- лабиринтное соединение блоков – исключение перетоков воздуха
- исключение поглощения влаги
- большой срок эксплуатации
- гладкие внутренние поверхности – исключение скопления загрязнений, гигиеничность, чистота
- легкие инспекционные панели – упрощение обслуживания
- высокая стойкость к внешним атмосферным воздействиям
- высокая механическая прочность
Блок смешивания
Блок смешивания
Функции и применение:
- Прямая утилизация энергии путем смешивания двух потоков – наружного воздуха с частью воздуха, удаляемого из помещения.
- Работа агрегата с «внутренней» камерой смешивания в режиме быстрого обогрева.
- Рециркуляция не применяется, если удаляемый из помещения воздух содержит вредные пары и газы.
- Блок смешивания (функция рециркуляции) поставляется опционально.
Устройство:
- Блок имеет два входа с плавно регулируемыми воздушными клапанами и один выход для потока смешанного воздуха
- Конфигурации входов/выходов:
Блок шумоглушения
Блок шумоглушения
Функции и применение:
- Снижение акустической мощности и в результате уменьшение уровня акустического шума, источником которого является вентиляторная группа.
- Блок шумоглушения является опциональным элементом агрегата.
Устройство:
- Шумопоглощающие элементы (кулисы) имеют толщину 140 мм; наполнение кулис звукопоглощающая негорючая минеральная вата с плотностью 60 кг/м³
- Корпус кулисы: рама из полимерного материала
- Наружная поверхность: тонкая ткань («велон»), исключающая попадание в приточный воздух частичек минеральной ваты
- Количество кулис в блоке: 2÷ 13 в зависимости от типоразмера блока
Вентиляторная группа
Вентиляторная группа
Вентиляторная группа PLUG с прямым приводом - тип SWSI (VS 21÷650)

Функции и применение:
- Системы вентиляции и кондиционирования воздуха низкого и среднего давления с полным давлением до 2000 Па.
- Радиальный вентилятор без корпуса одностороннего всасывания типа PLUG с лопатками, загнутыми назад.
Устройство:
- Группа вентилятор и двигатель размещены на общей раме, отделенной от корпуса агрегата резиновыми изоляторами
- Тип привода: Прямой, рабочее колесо смонтировано на валу электродвигателя
- Электродвигатели типа TEFC (Totally Enclosed Fan Coolled)
- Двигатели односкоростные, соответствующие стандарту IEC
- Преобразователь частоты электрического тока – стандартный элемент вентиляторной группы.
Вентиляторная группа PLUG с клиноременной передачей - тип SWSI (VS 180÷650)

Функции и применение:
- Системы вентиляции и кондиционирования воздуха низкого и среднего давления с полным давлением до 2000 Па.
- Радиальный вентилятор без корпуса одностороннего всасывания типа PLUG с лопатками, загнутыми назад.
Устройство:
- Группа вентилятор и двигатель размещены на общей раме, отделенной от корпуса агрегата резиновыми изоляторами
- Тип привода: клиноременная передача
- Передаточные шкивы типа Taper-lock, имеют втулки, облегчающие монтаж, регулирование и демонтаж шкивов различного диаметра и позволяющее изменять передаточное отношение
- Электродвигатель типа TEFC (Totally Enclosed Fan Coolled)
- Двигатель односкоростной, соответствующий стандарту IEC

Нагреватель водяной

Функции и применение

VTS Clima

Подогрев приточного воздуха.
Подогрев приточного воздуха после его осушения.
Применяется при наличии источника горячей воды (теплосеть или котельная).

Устройство

медные трубки с пакетами алюминиевых ребер-ламелей (Cu/Al)
расстояние между ребрами-ламелями:
- VS 10÷ VS 15 - 2,1 мм
- VS 21÷ VS 650 - 2,5 мм
толщина ламелей: 0,1 мм (Al)
толщина стенки трубы: 0,37 мм
диаметр трубки:
- VS 10÷15 – ⅜”
- VS 21÷VS 650 – ½”
диаметр коллекторов:

VS	DN	Материал	Соединение
10,15	20	Латунь	резьбаR3/4"
21 30,40 (≤4R)	25	Латунь	резьбаR1"
30,40 55,75 (≤4R) 100,120,150 (2R)	32	Латунь	резьба R11/4"
55 (6R,8R) 75,100,120,150 (4R) 180(2R)	50	Сталь	резьба R2"
120 - 650	80	Сталь	резьба R3"
180 - 400 (8R) 500 - 650 (≤2R)	2x80	Сталь	резьба 2xR3"

число рядов: 2÷8
патрубки для подключения питания водой имеют устройства для слива воды и отвода воздуха
Патрубки для подключения питания находятся на стороне обслуживания агрегата.
Подключение нагревателя по прямоточной схеме может привести к снижению его тепловой мощности на 10-20%.

Нагреватель электрический
Нагреватель электрический
Функции и применение
- Подогрев приточного воздуха;
- Подогрев воздуха после его осушения;
- Применяется при отсутствии горячей воды и при относительно небольших тепловых мощностях нагревателя.
Устройство
- группа нагревательных элементов сопротивления, изготовленных из сплава Cr-Ni-Fе с мощностью 6 кВт/400 В каждый
- корпус: рама из оцинкованной стали
- клеммная планка
- каждый нагреватель имеет стандартно термостат, защищающий от перегрева
- при поставке оборудования с комплектом автоматики в нагревателе стандартно монтируется модуль управления.
- подключение проводов к клеммной планке нагревателя производится со стороны обслуживания агрегата.
- мощность нагревателя может регулироваться плавно с помощью блока плавного регулирования (опциональный элемент автоматики) или же ступенчато (схема подключения представлена в Инструкции по монтажу и эксплуатации).
Фильтры предварительной очистки
Фильтры предварительной очистки
Ячейковый фильтр – тип CG (VS 10÷650)

Функции и применение
- В качестве единственного фильтра в системах вентиляции и кондиционирования воздуха для помещений с обычными требованиями по чистоте воздуха.
- В качестве фильтра 1-ой ступени перед фильтрами более высокого класса в системах вентиляции и кондиционирования воздуха для помещений с высокими требованиями по чистоте воздуха. Примеры применения:
  - гостиницы;
  - рестораны;
  - кинотеатры;
  - театры;
  - торговые центры;
  - концертные залы.
Устройство
- Фильтрующая ткань уложена между гофрированными стальными сетками, смонтированные в рамке толщиной 50 мм
- фильтрующая ткань изготовлена из полиэстрового волокна
- Монтаж: направляющие элементы, позволяющие при необходимости быстро и просто заменять фильтры.
Карманные фильтры - тип G4, F5 (VS 21÷650)

Функции и применение
- В качестве единственного фильтра в системах вентиляции и кондиционирования воздуха для помещений с обычными требованиями по чистоте воздуха.
- В качестве фильтра 1-ой ступени перед фильтрами более высокого класса в системах вентиляции и кондиционирования воздуха для помещений с высокими требованиями по чистоте воздуха. Примеры применения:
  - гостиницы;
  - рестораны;
  - кинотеатры;
  - театры;
  - торговые центры;
  - концертные залы.
Устройство
- фильтрующие карманы длиной 300 мм, закре-пленные в металлической раме толщиной 25 мм
- фильтрующая ткань из полиэстрового волокна
- вертикальный блок фильтрующих карманов
- Монтаж: направляющие элементы, позволяющие быстро и просто заменять фильтры при необходимости.
Фильтры тонкой очистки
Фильтры тонкой очистки
Карманный фильтр - тип F7 (VS 21÷650)

Функции и применение
- В качестве фильтра 2-ой ступени в системах вентиляции и кондиционирования воздуха для помещений с высокими требованиями по чистоте воздуха. Примеры применения:
  - больницы;
  - аптеки;
  - пищевая промышленность;
  - покрасочные камеры;
  - сушильные помещения.
Устройство
- фильтрующие карманы длиной 600 мм в металлической раме толщиной 25 мм
- фильтрующая ткань из полиэстрового волокна
- вертикальный блок фильтрующих карманов
- монтаж: направляющие элементы, позволяющие при необходимости быстро и просто заменять фильтры.
Карманный фильтр - тип F9 (VS 21÷650)

Функции и применение
- В качестве последней ступени фильтрации в системах вентиляции и кондиционирования воздуха для чистых помещений.
- В качестве предварительной очистки перед фильтрами из активированного угля в системах вентиляции и кондиционирования воздуха. Примеры применения:
  - электронная промышленность;
  - оптическая промышленность;
  - стерильные операционные залы;
  - чистые помещения фармацевтики.
Устройство
- фильтрующие карманы длиной 600 мм в металлической раме толщиной 25 мм
- фильтрующая ткань из полиэстрового волокна
- вертикальный блок фильтрующих карманов
- Монтаж: направляющие элементы, позволяющие быстро и просто заменять фильтры при необходимости.
Энергоутилизация
Энергоутилизация
Вращающийся негигроскопический регенератор

Функции и применение
- Энергоутилизация осуществляется путем охлаждения потока теплого воздуха (вытяжного или наружного) и передачей тепла потоку более холодного воздуха, протекающего в противоположном направлении.
- Отбор скрытой теплоты при конденсации водяных паров из более теплого воздуха и передача этого тепла более холодному воздуху, если насадка ротора имеет температуру ниже температуры точки росы.
- Энергоутилизация осуществляется без полного разделения потоков воздуха (возможен переток около 2-3 %). Применяется в сблокированных приточно-вытяжных агрегатах.
  - вертикальная конструкция: VS 21÷650
Устройство
- Ротор толщиной 400÷500 мм с валом, установленном на подшипниках, размещен в стальной каркасной конструкции
- Насадка (наполнение) ротора - попеременно уложенные плоские и волнообразные ленты из алюминия толщиной 0,07 мм, образующие каналики с эквивалентным диаметром 1,6 мм для прохода воздуха
- Электропривод с переменной скоростью вращения для поддержания максимальной эффективности и регулирования степени энергоутилизации
- Очистной шлюз ограничивает до минимума переток вытяжного воздуха в приточный
- Щеточное уплотнение, размещенное по ободу ротора и на линии раздела, является дополнительной защитой от перетоков воздуха
- При возникновении опасности замерзания конденсата на роторе теплообменника система автоматики снижает скорость вращения, что позволяет прогревать поверхности, на которых выпадает иней.
Перекрестно - точный теплообменник

Функции и применение
- Передача теплоты от теплого воздуха(вытяжного или наружного) к воздуху более холодному через разделяющую два потока воздуха твердую стенку.
- Утилизация осуществляется при высокой степени разделения двух потоков (99,9%). Применяется в сблокированных приточно-вытяжных агрегатах.
  - горизонтальная конструкция:VS 10÷15
  - вертикальная конструкция: VS 21÷650
Устройство
- Пакет алюминиевых пластин толщиной 0,12÷ 0,2 мм поперечно штампованных, между которыми попеременно и перекрестно протекают два потока воздуха - вытяжной и приточный
- внутренний обводной канал (бай-пасс) (VS 21÷ VS 650) с воздушным клапаном, с помощью которого можно направить наружный воздух мимо «окна» теплообменника для:
  - отключения функции энергоутилизации
  - защиты теплообменника от заиндевения
- сепаратор-каплеуловитель с ванной-поддоном для сбора конденсата
Блок гликолевых теплообменников

Функции и применение
- Передача теплоты от теплого (вытяжного или наружного) к холодному воздуху при полном разделении приточного и вытяжного потоков.
- Блок применяется при необходимости разделения приточного и вытяжного агрегатов на значительное расстояние.
Устройство
- Блок из двух теплообменников – один в потоке вытяжного воздуха, другой в потоке приточного воздуха воспринимают и отдают тепло с помощью циркулирующего теплоносителя (раствор воды и гликоля)
- Оба теплообменника имеют такую же конструкцию, как и водяные нагреватели VTS
- число рядов:8
- Трубопроводы контура питания, циркуляционный насос и система регулирования не поставляются компанией VTS.
- Патрубки для подключения трубопроводов находятся на стороне обслуживания агрегата.
- Подключение трубопроводов питания к верхнему или нижнему патрубкам производится в зависимости от стороны обслуживания агрегата так, чтобы теплообменники работали в противоточном режиме по отношению к воздушному потоку.
- Прямоточное подключение теплообменников может вызвать снижение эффективности работы блока до 20%.
Воздушный клапан (опция)
Воздушный клапан (опция)
Функции и применение:
- Перекрытие потока воздуха через агрегат.
- Регулирование потока воздуха через агрегат. Регулирование степени смешивания потоков наружного и вытяжного воздуха в приточно-вытяжных установках.
- Защита перекрестно-точного теплообменника – устанавливается на обводном канале (бай-пассе).
Устройство:
- Алюминиевые лопатки с уплотнителями из мягкого полимерного материала на краях
- Алюминиевая рама
- Вращение лопаток передается с помощью зубчатых колес из полимерного материала, смонтированных внутри рамы воздушного клапана
- Шток, через который передается усилие для вращения, имеет квадратное сечение и предназначен для монтажа сервопривода (воздушные клапаны площадью более 4 м2 имеют два штока, связанные тягой).
- Moнтаж:
  - снаружи корпуса агрегата;
  - блок смешивания – внутри корпуса.
Заборник воздуха, выброс воздуха, защитный козырек (опция)
Заборник воздуха, выброс воздуха, защитный козырек (опция)
Функции и применение:
- Защита вентиляционно-кондиционирующего агрегата от внешних воздействий (вода, пыль, песок) при работе вне здания.
- Каждый из опциональных элементов может поставляться отдельно.
Устройство:
- Заборник воздуха: оцинкованная сталь толщиной 1 мм, покрытая дополнительным защитным слоем
- Выброс воздуха: оцинкованная сталь толщиной 1 мм, покрытая дополнительным защитным слоем
- Защитный козырек: алюминиевый профиль толщиной 1 мм
Освещение (опция)
Освещение (опция)
Функции и применение:
- Контроль внутренних камер и сервисное обслуживание.
Устройство:
- Корпус
- Люминесцентная лампа
Эластичная вставка (опция)
Эластичная вставка (опция)
Функции и применение:
- Предохранение от переноса вибрации агрегата на вентиляционные каналы.
- Компенсация несовпадения осей канала и выходного окна агрегата.
Устройство:
- Фланец: оцинкованная сталь толщиной 1 мм и шириной 30 мм
- Эластичная ткань из полиэстера с полихлорвиниловым покрытием
- РЕ имеет заземляющий провод для выравнивания потенциалов

Ссыли по теме

Отзывы

Авторизуйтесь, чтобы ваш отзыв мог быть опубликован, а оценки сохранены.

Ваш отзыв сохранен. Спасибо за то что поделились своим мнением.

Объективная оценка

Качество обслуживания

Сервис

Надежность

Плюсы

Минусы

Комментарий

На TopClimat.ru все оборудование имеет рейтинг — оценку потребительских свойств, которая показывает отношение к оборудованию пользователей на основе их личного опыта.

Если у вас есть опыт покупки и использования конкретного оборудования, пожалуйста, поделитесь информацией о нем с другими пользователями — оставьте свой отзыв. Опишите, чем вам понравилась данное оборудование или, наоборот, с какими проблемами вы столкнулись при работе с данным оборудованием.

Ваш отзыв будет опубликован через некоторое время после проверки модератором.

Внимание! Мы не публикуем:

краткие и малоинформативные отзывы;
отзывы, содержащие сравнения оборудования друг с другом;
отзывы, написанные ПРОПИСНЫМИ буквами;
отзывы, содержащие ненормативную лексику или оскорбления;
отзывы, не относящиеся к потребительским свойствам конкретного оборудования;
отзывы, содержащие ссылки на другие сайты;
отзывы о товарах, в которых упоминаются конкретные магазины.

Если у оборудования нет рейтинга, это не значит, что ее еще никто не оценивал. Во-первых, может не хватать оценок пользователей для выставления достоверной оценки. Во-вторых, у оборудования оценка может быть «накручена», поэтому на данный момент она снята и пересчитывается.

C этим товаром смотрели

Закрыть Х

Кондиционеры Отопление Вентиляция ЭКО Холодоснабжение Водоснабжение Автоматика Компании О проекте

! При любом использовнии материалов сайта гиперссылка на TopClimat.ru обязательна!

По вопросам размещения информации на сайте обращайтесь:
(495) 646-12-37, (812) 313-55-51, 8-800-333-3340

Россия

Агрегат для вентиляции и кондиционирования воздуха VTS Euroheat Clima VENTUS VS 100

Где купить

Описание серии

Применение:

Энергоутилизация:
