Вентиляторы квадратные канальные Мовен ВККМ-Ш 80

Описание серии


Назначение

Шумозащищенные канальные вентиляторы ВККМ-Ш используются в системах вентиляции и кондиционирования воздуха, где предъявляются повышенные требования к допустимому уровню шума, создаваемого вентиляционным оборудованием.
В остальном, назначение и область применения шумозащищенных канальных вентиляторов аналогична вентиляторам марки ВККМ.

Общие сведения

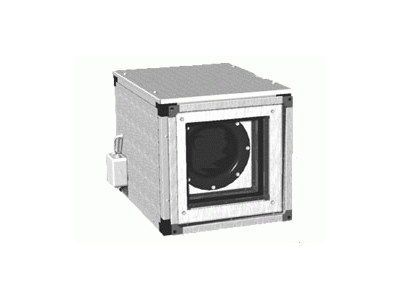

Конструктивно канальный шумозащищенный вентилятор ВККМ-Ш представляет собой жесткую каркасную конструкцию, выполненную из алюминиевого профиля, состыкованного уголками. Каркас вентилятора облицован звукопоглощающими панелями.
Вентиляторная установка крепится внутри корпуса на виброизоляторах. Установка представляет собой раму, на которой размещается электродвигатель с рабочим колесом. Крепление рабочего колеса непосредственно на валу двигателя без использования ременной передачи исключает появление нежелательной вибрации, вызванной использованием промежуточных передач.
Использование в канальном вентиляторе ВККМ-Ш специально подобранных виброизоляторов позволяет изолировать двигатель с рабочим колесом от остальной конструкции вентилятора.
В стандартной комплектации вентиляторы оснащаются трехфазными электродвигателями серии АИР или АИС.
В конструкции вентилятора предусмотрена быстросъемная сервисная крышка для удобства обслуживания электродвигателя.
На торцах вентилятор оснащен жесткими присоединительными фланцами.
Рабочие колеса вентиляторов статически и динамически отбалансированы.

Варианты изготовления

ТУ 4861-104-00270366-2005

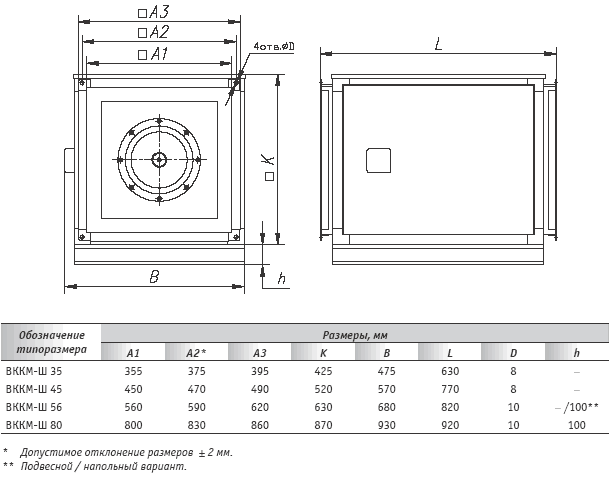

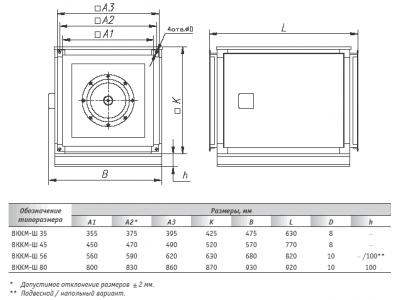

Вентиляторы ВККМ-Ш изготавливаются в левом (подвод электрики осуществляется с левой стороны корпуса вентилятора по направлению потока воздуха) и правом исполнении, а также в подвесном и напольном варианте. Стандартное исполнение – левое.
Стандартный вариант крепления вентилятора к строительным конструкциям:
  • подвесной (для типоразмеров ВККМ-Ш 35, ВККМ-Ш 45);
  • подвесной или напольный (для ВККМ-Ш 56);
  • напольный (для ВККМ-Ш 80).

Условия эксплуатации

Условия эксплуатации аналогичны вентиляторам серии ВККМ.

Типоразмеры вентиляторов, обозначение

Условное обозначение шумозащищенного канального вентилятора ВККМ-Ш включает в себя:
  • название вентилятора;
  • типоразмер корпуса вентилятора, равного проходному (поперечному) сечению присоединяемого вентиляционного канала в сантиметрах;
  • «Ш» - шумозащищенный;
  • диаметр используемого рабочего колеса по внешним кромкам лопаток в дециметрах;
  • модификацию рабочего колеса (относительный диаметр);
  • количество полюсов и число фаз используемого электродвигателя;
  • тип исполнение корпуса (при правом исполнении).
Пример условного обозначения вентилятора канального квадратного:
ВККМ-Ш 45/3,15-0,9/2Д/П,
– где «ВККМ-Ш» – ВККМ-Ш – Вентилятор Канальный Квадратный “МОВЕН” Шумозащищенный;
– «45» – размеры поперечного сечения канала, см;
– «3,15-0,9» – диаметр рабочего колеса по внешним кромкам лопаток (дм) и относительный диаметр рабочего колеса;
– «2» – количество полюсов электродвигателя;
– «Д» – число фаз электродвигателя (Е – однофазный, Д – трехфазный);
– «П» – исполнение корпуса («П» – сервисное обслуживание производится справа, «» – сервисное обслуживание производится слева.

Технические характеристики

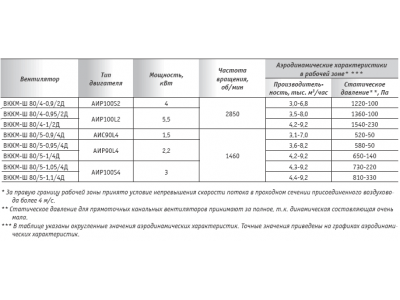

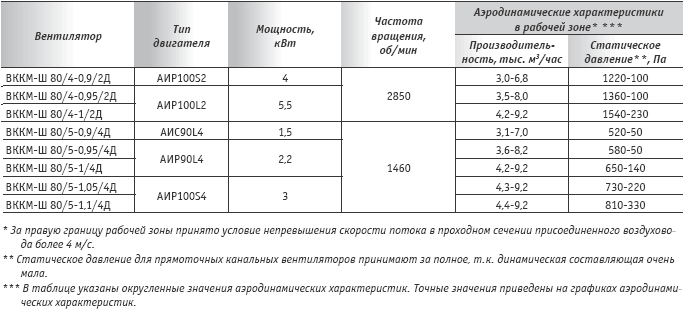

Вес 150 кг
Диаметр рабочего колеса 400-500 мм
Сечение прямоугольного канала 800 мм
Макс. температура окружающей среды +40 oC
Подходит  для офиса, для кафе/ресторана, для магазина, для здания/гостиницы, для общественных / промышленных помещений,

Технологии

  • Динамическая балансировка рабочих колес на современном оборудовании
  • Конструкции, разработанные с учетом последних требований к монтажу и эксплуатации
    Конструкции, разработанные с учетом последних требований к монтажу и эксплуатации

    Конструкции разработаны с учетом последних требований к монтажу и эксплуатации в свете всевозрастающего применения данного оборудования в системах вентиляции и кондиционирования воздуха.

  • Низкий уровень шума и энергопотребления
  • Передовые конструктивные решения
    Передовые конструктивные решения

    Передовые конструктивные решения обеспечивают высокую точность сборки вентиляторной установки и, как следствие, более стабильные аэродинамические параметры.

  • Широкий типоразмерный ряд, позволяющий рационально подобрать оборудование

Документы

  • Руководство по эксплуатации и обслуживанию PDF, 1.73 Mb Скачать
