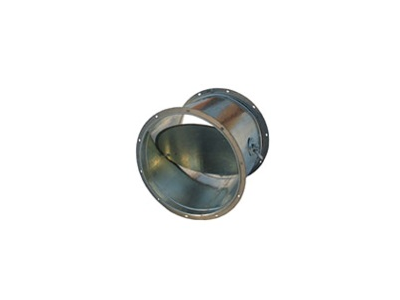

Заслонки круглые с ручным приводом Воздухотехника с площадкой под привод на фланцевом соединении
Описание серии
Заслонки воздушные круглого сечения предназначены для регулирования количества воздуха и невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, с температурой до 80oС, не содержащих липких веществ и волокнистых материалов, с содержанием пыли и других твёрдых примесей в количестве не более 100 мг/м3. Заслонки применяются в системах вентиляции, кондиционирования воздуха, воздушного отопления и других санитарно-технических системах с рабочим давлением до 1000 Па (100 кгс/м2).
Заслонка с площадкой под привод на фланцевом соединении состоит из корпуса с присоединительными фланцами, поворотных лопаток, имеет систему тяг и рычагов, передающих движение от привода к лопаткам. На корпусе в осях закреплены одна или три лопатки. Поворот лопаток осуществляется вручную или при помощи исполнительного механизма (электрического или пневматического), укреплённого на площадке приваренной к корпусу. Конструкция заслонок принята единой независимо от выбранного типа привода.
Варианты исполнения:
- ТУ 4863-196-04612941-99
- ТУ 4863-193-04612941-99
Технические характеристики
Температура среды | 80 oC |
Содержание пыли и др. твердых примесей, не более | 100 мг/м2 |
Длина заслонок | 350 мм |
Рабочее давление, не более | 1000 Па |
Подходит | для кафе/ресторана, для магазина, для здания/гостиницы, для общественных / промышленных помещений, для точного климата, |
Технологии
- Выгодное соотношение цены и качества
- Защита от коррозии
- Качественные материалы и комплектующие
- Многоуровневый контроль качества
- Надежность
- Оптимальная конструкция
- Широкая линейка типоразмеров
