Ventus N-type – новый тип канальных вентиляционных агрегатов компании VTS

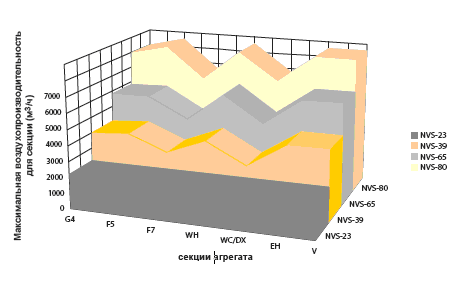

Используя свой более чем 20 летний опыт, базируясь на европейских стандартах и новейших технологиях компания  VTS, начиная с мая 2012 года, выводит на рынок новый типоряд вентагрегатов   VENTUS N-TYPE  с воздухопроизводительностями от 700м3/ч до 8500 м3/ч. Новый типоряд представлен  четырьмя  вентагрегатами, которые обозначаются  NVS 23, NVS 39, NVS 65, NVS 80. Диапазон расходов воздуха для отдельных функциональных элементов канальных вентагрегатов  N-TYPE представлен на рис.1
























Символ (обозначение) новых вентустановок  NVS связан с широко известными вентиляционно-кондиционирующими агрегатами для термодинамической обработки и подачи воздуха типа VENTUS, которые продолжают производиться компанией  VTS и остаются ее главным предложением на рынке.

Новые канальные вентагрегаты  N-TYPE  предназначены для монтажа на прямоугольных вентиляционных воздуховодах.
По сравнению с вентагрегатами  Ventus, которые являются готовыми машинами для обработки воздуха в системах ВиКВ, новые вентустановки состоят из отдельных функциональных секций, что позволяет проектировщику комбинировать их по желанию в разнообразных  конфигурациях.

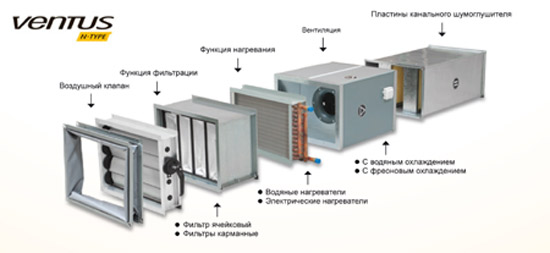

Для каждого типоразмера возможно использование следующих функциональных секций: вентиляционной, охлаждения (3-х рядные фреоновые или водяные охладители), нагревания водяного  (2-х и 3-х рядные теплообменники) и электрического (18-72 кВт). Предлагаются также пластины (кулисы) шумоглушения и секции воздушных фильтров – ячейковыe (класс EU4) и карманные (классы EU5 и EU7).






















Конструкция  корпуса Monocoque

Компания  VTS предлагает для каждого типоразмера три тепло- и шумоизолированные функциональные секции, корпус которых изготовлен по технологии  Monocoque. Это секции:
• секция вентиляторной группы,
• секция вентиляторной группы   водяным охладителем,
• секция вентиляторной группы с фреоновым охладителем

Секция  Monocoque – это бескаркасная, герметичная и жесткая конструкция,  способная переносить высокие механические нагрузки без дополнительных креплений.

Пенополиуретановые панели-«сэндвичи» корпуса изготовлены из стальных листов с двухсторонним высокотемпературным гальваническим покрытием  (275г Zn/м2). Наружная поверхность корпуса покрыта дополнительным защитным антикоррозионным полиэстровым слоем.  Достоинство корпуса толщиной 40мм - это малая масса панелей 42кг/м2. Таким образом, масса секций вентагрегатов NVS примерно на 40% легче, чем аналогичные массы секций у иных производителей. Важно, что конструкция корпуса имеет хорошую теплоизоляцию, отсутствие «тепловых мостиков» и исключает конденсацию влаги из окружающего воздуха на секциях охлаждения.

Вентиляторная группа сконструирована и смонтирована так, чтобы обеспечить доступ для сервисного обслуживания и проведения регламентных работ со стороны поперечного сечения секции. При этом  удается избежать требования о  наличии свободного пространства вокруг боковых поверхностей вентагрегата. Интеграция вентгруппы с охладителем в корпусе типа Monocoque, кроме того,  исключает присосы и потери воздуха.
Значительная поверхность под охладителем, служащая для сбора и отвода конденсата не требует тщательного выравнивания по горизонтали.

Функциональные секции
Канальные функциональные секции нагревания, секция фильтрации воздуха не имеют теплоизоляционного слоя. Каждая секция NVS для соединения с другими, а также с прямоугольными воздушными каналами,  снабжены фланцами.



















Вентиляторная группа
Главным элементом каждого вентиляционного агрегата является вентиляторная группа. Компания VTS, также, как и в вентиляционных агрегатах и центральных кондиционерах типоряда VENTUS,  в новых установках типоряда NVS монтирует  вентиляторы типа PLUG – FAN (PLENUM) с лопатками загнутыми назад и с прямым приводом электродвигателя. Эти вентиляторы, вызывавшие ранее некоторую осторожность,  активно расширяют свою применимость у многих крупных производителей.
Вентиляторы типа   PLUG-FAN с лопатками загнутыми назад по сравнению с иными типами вентиляторов имеют практически идеальную характеристику для применения регулирования расхода воздуха путем изменения скорости вращения рабочего колеса. Изменение числа оборотов двигателя рекомендуется производить с помощью преобразователя частоты электрического тока, называемого  «частотником». Работа таких вентиляторов характеризуется отсутствием пульсаций при малых  расходах воздуха. Особенно при возрастании статического давления, как это случается у вентиляторов с лопатками загнутыми вперед. Кроме того, применяемые рабочие колеса вентилятора позволяют снизить потребляемую мощность двигателя при работе в зоне низких к.п.д. вентилятора.
Комплект  автоматического регулирования, контроля и безопасности
Комплект автоматического регулирования, предлагаемый  компанией VTS для вентагрегатов  нового типа , это проверенный блок, надежно защищающий от возможных  ситуаций, угрожающих работе системы вентиляции и климатизации.

Для использования предлагаются различные готовые решения (алгоритмы) схем  регулирования, управления и безопасности,  зависящие  от выбранных функциональных секций.

При этом потребителю предоставляется возможность выбрать одну из двух версий комплекса автоматики для вентагрегатов NVS . Одна версия предназначена для использования преобразователей частоты для регулирования подачи воздуха. Второй вариант системы автоматики предполагает регулирование работы вентгруппы без «частотников», путем дросселирования потока воздуха в воздуховодах.

Новинкой, предоставляемой компанией VTS, является возможность регулирования тепловой мощности нагревателя воздуха  путем контроля температуры обратной воды.

Доступность
Конструкция нового оборудования такова, что   его отдельные секции могут быть приобретены  клиентами  немедленно,  прямо со стеллажей склада, что называется «с полки».

Корпорация VTS Group -лидер вентиляции, кондиционирования воздуха и воздушного отопления. Применяя с а м ы е  с о в р е ме нные  т е х н о л о г и и , компания разрабатывает и реализует на практике инновационные решения, которые  применяются в системах вентиляции и кондиционирования воздуха на п р о м ы ш л е н н ы х п р е д п р и я т и ях , отел ях , в  о ф и с ах   и  б и з н е с - це н т р ах,  в   ресторанах, медицинских учреждениях , зрелищно-развлекательных, торговых и спортивных комплексах. Уже более 20 лет наше оборудование создает оптимальный микроклимат в самых разнообразных помещениях. Сегодня наши представительства расположены в 2 2 с т р а н а х   Европы и Азии, от Новой Зеландии до Финляндии, от Китая до Голландии, от Дубая до Германии.

М ы  я вл я е м с я  м е ж д у н а р о д н о й   к о р п о р а ц и е й с европейскими корнями и традициями надёжного качества. Мы внимательно следим за рынком и быстро реагируем на его изменения. Благодаря этому, мы можем предоставить  н а ш и м  к л и е н т а м   с а м ы е   л у ч ш и е  решения, идеально соответствующие их потребностям.


 За дополнительной информацией обращайтесь, пожалуйста, в компанию VTS Россия

Публикация размещена на правах рекламы.
