Управлять климатом в здании становится проще!

Вопрос центрального управления мультизональными системами с переменным расходом хладагента стал особенно актуален в последнее время, так как он позволяет максимально эффективно управлять оборудованием. Широкое применение VRF систем в зданиях самого разного назначения требует как простых и надежных схем централизованного управления непосредственно самой системой, так и возможности ее интеграции в общую систему диспетчеризации здания.

При разработке VRF систем LG Electronics уделяется много внимания не только основным характеристикам, таким как повышение энергоэффективности и увеличение длины трасс, являющихся одними из самых высоких в отрасли, но также и различные варианты организации систем центрального управления (V-net).

В настоящее время для управления системами Multi V предусматривается несколько вариантов устройств, которые в зависимости от размеров здания и степени интеграции в общую систему диспетчеризации можно разделить на три уровня:

Центральный контроллер AC EZ

1. Простой центральный контроллер AC EZ;

2. Сенсорная touch-панель AC Smart II, центральный контроллер для работы через сеть Интернет и модуль ACP с программным обеспечением AC Manager или AC Manager Plus;

3. Модули для интеграции в системы диспетчеризации через протоколы LonWorks или BACNet.

Самым простым решением для центрального управления системой MULTI V является стандартный центральный контроллер AC EZ. Данный пульт предназначен специально для небольших зданий. С его помощью можно управлять системой из 32 внутренних блоков: включать и выключать различные блоки, устанавливать режимы работы, задавать частоту вращения вентилятора, планировать график работы, также блокировать возможность индивидуального управления кондиционером.

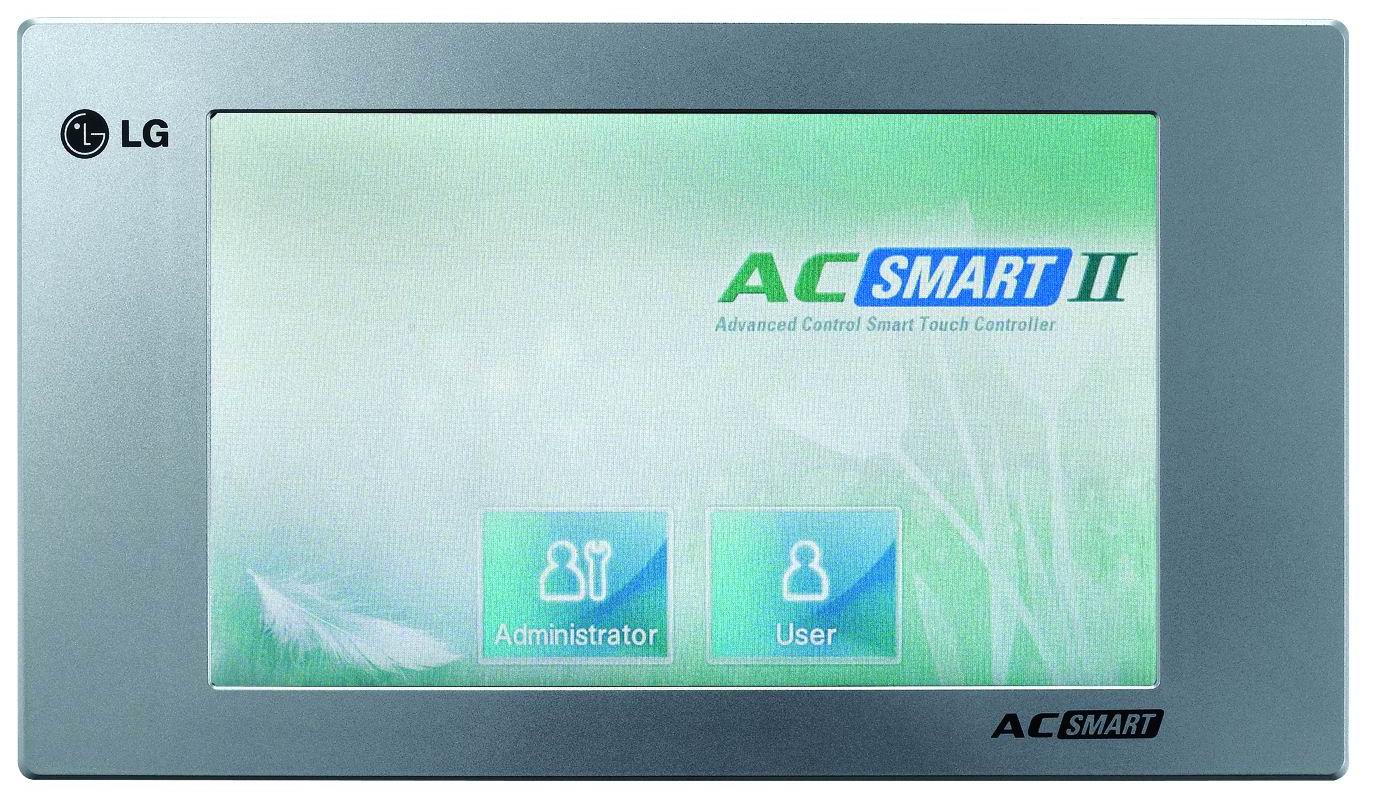

Центральный контроллер AC Smart II

Центральный контроллер AC Smart II с сенсорным экраном, предназначен для малых и средних зданий и сооружений. Существует возможность управлять 64 внутренними блоками (в том числе блоки рекуперативной вентиляции eco V) с возможностью расширения до 128 блоков. Контроллер AC Smart II в качестве штатной функции имеет доступ через интернет, которая позволяет управлять центральным контроллером в любом месте доступа к сети.

Модуль ACP (Advanced Controller Platform) предназначен специально для больших зданий и является наиболее совершенным решением в области централизованного управления производимого компанией LG Electronics. Он также имеет возможность управления через интернет, используя стандартный web-интерфейс (до 256 внутренних блоков). При использовании специального программного обеспечения AC Manager или AC Manager PLUS, появляется возможность объединять ACP в группу из 16 модулей, что позволяет осущетсвлять управление до 4096 внутренних блоков.

Модуль ACP

Для интеграции системы кондиционирования MULTI V в общую систему диспетчеризации здания по протоколу LonWorks компания LG electronics предлагает модуль BNU-LN Gateway. Адаптер полностью соответствует стандарту Lon Mark и может контролировать до 64 внутренних блока. При этом к системе также могут быть подключены центральные контроллеры AC EZ или AC Smart II .

Вторым наиболее распространенным протоколом для диспетчеризации зданий является протокол BACnet. Для полной интеграции систем MULTI V в сеть BACnet требуется модуль BNU-BN Gateway. При помощи протокола BACnet появляется возможность управлять системой кондиционирования, состоящей из 256 внутренних блоков, а также всеми остальными инженерными системами здания. Доступны все функции контроля, учета потребления электроэнергии, управления системами по графику пользователя, в том числе и оперативное обнаружение ошибок и неисправностей систем.

Зачастую заказчик не планирует внедрять полноценную систему диспетчеризации здания, но при этом требует организацию центрального управления системой кондиционирования воздуха при помощи персонального компьютера. В этом случае оптимальным вариантом будет использование на объекте модуля ACP с программным обеспечением AC Manager PLUS. На данный момент это решение является одним из самых выгодных по соотношению стоимость- функциональные возможности. Такое решение получило широкое применение в США, Европе, Южной Корее и в последнее время в России.

Хорошим примером реализации схемы управления с использованием нескольких модулей ACP и AC Manager в России являются комплексы бизнес-центров класса B+. Данные бизнес-центры расположены в Западном, Южном, Северном и Юго-Западном округах г. Москвы, возведенных компанией «Plaza Construction». Специалистами московского отделения LG Electronics RUS был разработан проект центрального управления мультизональными системами кондиционирования для группы бизнес-центров из одной диспетчерской, находящейся в офисном центре «Верейская плаза».

Контроль за системами кондиционирования зданий осуществляется посредством программно-аппаратного комплекса, производства LG Electronics. Данный комплекс включает в себя программное обеспечение AC Manager PLUS, usb lock-ключ и модуль ACP. Установка ACP предусматривается в каждом из бизнес-центров, к каждому из которых подключено не более 256 внутренних блоков. Так, например в бизнес центре «Верейская плаза», в котором запроектирована система кондиционирования Multi V Plus II, состоящая из 32 наружных и 650 внутренних блоков, предусматривается установка 3 модулей ACP, а в бизнес-центре «Барклая плаза» на 770 внутренних необходимо использование 4-х модулей ACP.

Внутренние блоки системы кондиционирования в программе AC Manager PLUS могут быть визуализированы на поэтажных планах здания с возможностью вывода на экран интересующих оператора параметров каждого внутреннего блока. Широчайшие возможности по индивидуальной настройке программы под конкретный проект позволяют выполнить практически любые требования заказчика. Диспетчеру достаточно подключиться к одному из обслуживаемых зданий, чтобы изменить температурный режим как отдельного, так и группы помещений, заблокировать определенные блоки или выставить расписание работы, снять показания об энергопотреблении каждого внутреннего блока, а также просматривать коды неисправностей с детализацией времени отключения или выхода оборудования из строя.

Такой способ централизованного управления несколькими зданиями из одного диспетчерского пункта позволяет существенно экономить как трудозатраты, так и временные ресурсы на устранение возникающих неисправностей. А возможность задать расписание работы и получение сведений о потрябляемой электроэнергии каждого внутреннего блока максимально автоматизирует процесс эксплуатации системы кондиционирования.

Процесс проектирования систем центрального управления значительно упрощается и занимает меньше времени в случае использования разработанного LG Electronics современного программного продукта — LATS CAD. С его помощью, работая в стандартном интерфейсе AutoCAD, возможно определить места установки центральных контроллеров, подключить к ним внутренние и наружные блоки, получить структурную схему системы управления.

В заключении стоит отметить, что LG Electronics, как один из мировых лидеров индустрии климата, стремится поддерживать высокое качество своей продукции, поэтому все оборудование, поставляемое на Российский рынок разрабатывается и производится на самых современных заводах, расположенных в Южной Корее.
