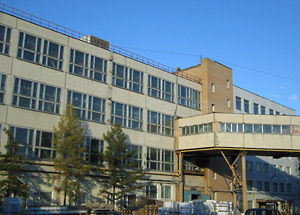

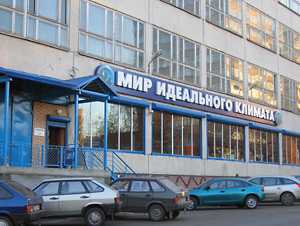

Выполненный проект: Многофункциональное здание по адресу ул. Вольная, 39

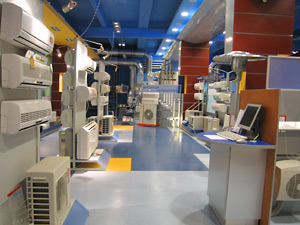

Этот объект - собственное здание ИНРОСТ. Отличительной особенностью является многофункциональность помещений (офисы, конференц-зал, столовая, сервис-центр, магазин климатической техники) и сложность (полнота) реализованной климатической системы. Здесь есть и холодильная машина, и приточные установки (центральные кондиционеры (П3-П6), и приточно-вытяжные установки (П1,П2), и фанкойлы различных типов. Базовым оборудованием является RHOSS (ИНРОСТ - генеральный дистрибьютор RHOSS в России). Этот объект без преувеличения можно назвать образцово-показательным.

Общие указания

Рабочие чертежи по отоплению, вентиляции, кондиционированию, тепло- и холодоснабжению выполнены на основании:

• Технического задания
• Архитектурно-строительных чертежей
• Действующих норм и правил:
  • СНиП 2.04.05-91* "Отопление, вентиляция и кондиционирование воздуха"
  • СНиП 2.08.02-89 "Общественные здания и сооружения"
  • СНиП 3.05.01-85 "Внутренние санитарно-технические системы"
  • СНиП 11.12.77 "Защита от шума"
  • МГСН 4.04-94 "Многофункциональные здания и комплексы"
  • СНиП 2.01.02-85* "Противопожарные нормы"

Расчетные параметры наружного воздуха приняты по СНиП 2.04.05-91* "Отопление, вентиляция и кондиционирование воздуха" и СНиП 2.01.01-82:

• В холодный период для отопления, вентиляции и кондиционирования -26 С, энтальпия -25.3 кДж/кг
• В теплый период для вентиляции 22.3 С, энтальпия 49 кДж/кг
• В теплый период для кондиционирования 28.5 С, энтальпия 54 кДж/кг

Расчетные параметры внутреннего воздуха приняты по ГОСТ 12.1.005-88, и соответствующим главам СНиП, в том числе:

Для торговых и конференц-залов:

• Твн = 16С (холодный период года)
• Твн = 24С (теплый период года)

Для офисных помещений:

• Твн = 18С (холодный период года)
• Твн = 24С (теплый период года)

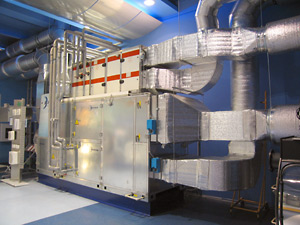

В дальнем от входа торце магазина установлены приточно-вытяжные системы П1/В1 (внизу) и П2/В2 (вверху). Они работают на кондиционирование торговых площадей и смежных офисов. "В открытую" показаны также обвязка воздуховодов и трубопроводов. Таким образом, можно посмотреть на технику RHOSS и Frivent в действии.
