Варианты подключения внешнего фреонового охладителя к компактным вентагрегатам QuattroClima

Многие владельцы помещений большой площади сталкиваются с проблемой поддержания комфортного температурного режима в летний период без лишних затрат. Как правило, для сохранения уютного микроклимата в достаточно просторной квартире, загородном доме или офисном помещении применяется стандартное решение – приточно-вытяжная вентиляция, работающая в паре с кондиционером. Однако, эффективность такой схемы напрямую зависит от грамотного подбора всех компонентов.

К примеру, отсутствие охладителя на приточном канале вентиляции, может стать причиной высокого расхода электроэнергии кондиционером и его быстрого выхода из строя. Кондиционер будет на максимальной скорости охлаждать помещение, пытаясь выйти на предустановленную температуру, в то время как вентиляционная установка продолжит наполнять помещение тёплым наружным воздухом. Если вы хотите избежать подобных проблем, то вам следует предусмотреть возможность охлаждения поступающего с улицы воздуха заранее.

Рассмотрим канальный фреоновый охладитель QC-CFB, работающий в составе компактных вентагрегатов серий QC-SVCP и QC-SVCR. Первое, на что хочу обратить ваше внимание – все компактные вентагрегаты QC-SVCP и QC-SVCR новой серии «S14» производства QuattroClima могут управлять френоновыми системами охлаждения воздуха. Для этих целей на встроенной плате автоматики предусмотрен беспотенциальный контакт, который срабатывает на замыкание по сигналу датчика температуры приточного воздуха.

При подборе вентагрегата с системой охлаждения воздуха на базе фреонового охладителя QC-CFB, необходимо учесть ряд условий, касающихся подбора охладителя:

• скорость воздуха в воздуховоде должна превышать 2 м/с;
• расчетные параметры системы изменяются при смене типа фреона используемого в секции охлаждения;
• минимальный объём воздуха, обрабатываемый системой с фреоновым охладителем QC-CFB должен составлять 575 м³/ч.

Подбор фреонового охладителя можно произвести в программе онлайн подбора – www.quattroclima.eu/DX/PGDX.aspx?DXTypeID=1

Предположим, заказчик поставил задачу: спроектировать приточно-вытяжную вентиляцию с необходимой мощностью охлаждения 3,9 кВт и объемом обрабатываемого воздуха в 580 м³/ч. Сперва подбираем приточно-вытяжную систему на базе компактного вентагрегата (QC-SVCR 700 HE-S14-ECO с пультом FLEX), в программе подбора выбирает фреоновый охладитель (QC-CFB 400x200) и для него, по каталогу выбираем ККБ (QC-CCU47A) с комплектом обвязки (QA-CCU47-1). После этапа подбора производится монтаж приточно-вытяжного вентагрегата, фреонопровода и фреонового охладителя. Когда первый этап монтажа завершен, наступает момент подключения систем управления.

В зависимости от оборудования, которое было подобрано, есть два способа подключения внешних фреоновых систем и управления ими с помощью компактного вентагрегата:

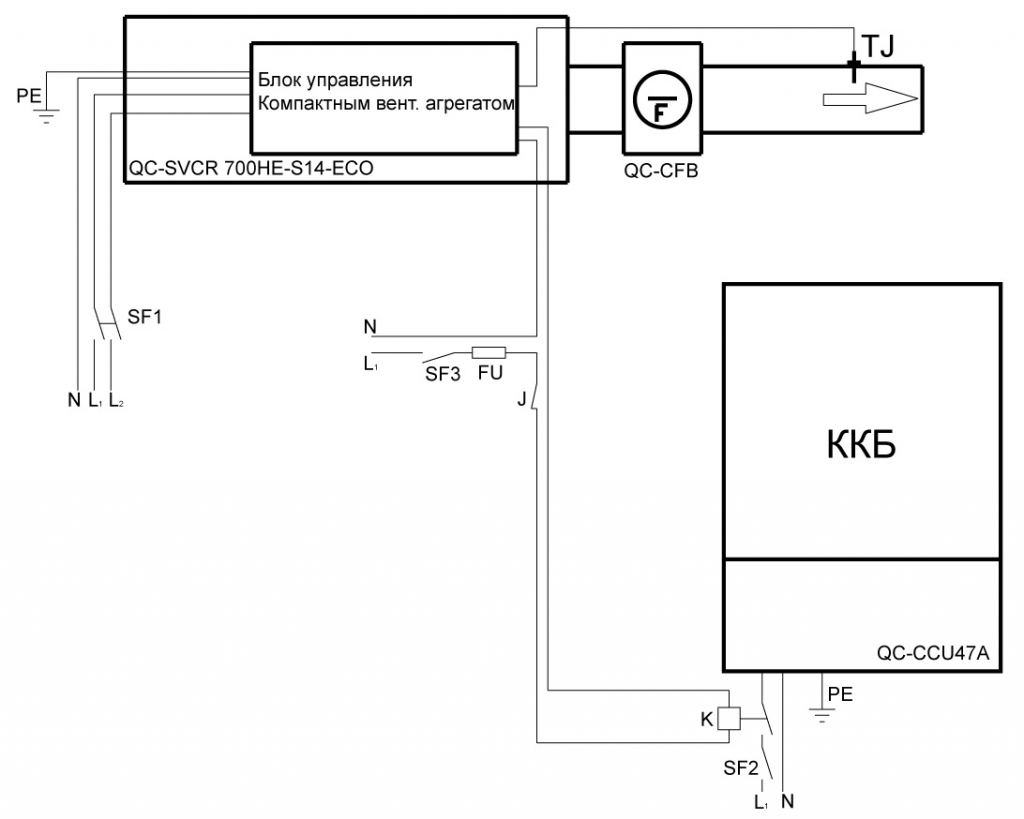

Первый способ предпочтителен, так как используется стандартная схема подключения, не требующая дополнительного оборудования. К компактному вентагрегату подключается компрессорно-конденсаторный блок (ККБ) с возможностью подключения внешнего управляющего сигнала, при этом клеммы подключения ККБ беспотенциальные. В этом случае необходим внешний источник питания с параметрами 220 В, 50 Гц.
