Защита канального фреонового охладителя для систем вентиляции

В канальных вентиляционных установках для охлаждения приточного воздуха могут использовать фреоновые канальные охладители LV-CDTF, представленные в каталоге LESSAR Ventilation Alternatives.

Фреоновый охладитель — теплообменник для приточной системы, который предназначен для охлаждения и осушения приточного, рециркуляционного воздуха или их смеси в канальных системах вентиляции. Охлаждение происходит за счет хладагента, находящегося в контуре теплообменника. В качестве хладагента в теплообменниках непосредственного охлаждения канальных охладителей могут использоваться фреоны R22, R407C, R410a и др.

Сопутствующее оборудование

Для обеспечения требуемых характеристик воздуха фреоновому охладителю необходимо подобрать сопутствующее технологическое оборудование:

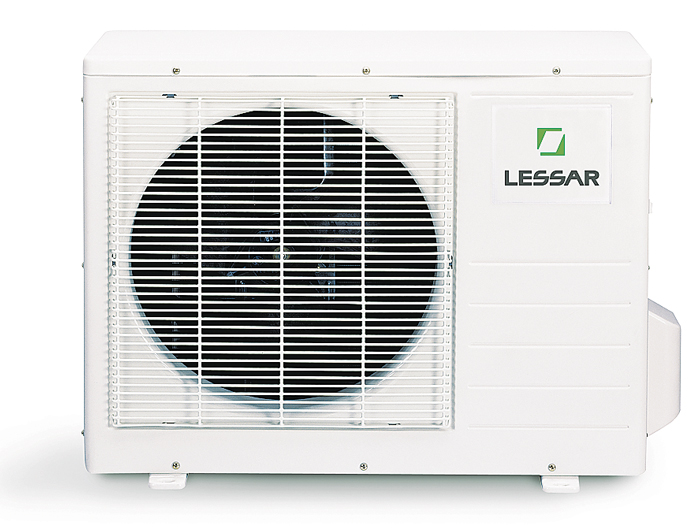

Компрессорно-конденсаторный блок LUQ-C24Y

компрессорно-конденсаторные блоки (ККБ) LUQ-H18A, LUQ-C24Y, LUQ-C36Y, LUQ-C24Y, представленные в каталоге LESSAR Prof; узел фреоновой обвязки состоящий из фильтра-осушителя, соленоидного клапана, смотрового стекла, и терморегулирующего вентиля.

Для защиты охладителя рекомендуется установка:

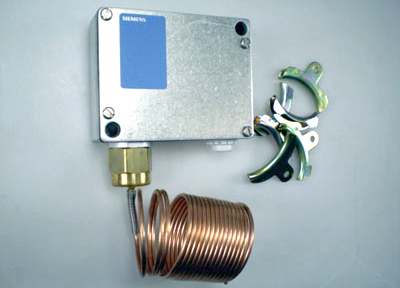

Термостат QAF 81

фильтра очистки воздуха до охладителя (по потоку); капиллярного термостата QAF 81 после охладителя (по потоку) — для защиты от обмерзания.

Процесс обмерзания фреонового охладителя происходит следующим образом — появление кристаллов льда на поверхности теплообменника. Процесс обмерзания испарительного теплообменника идет практически необратимо, так как площадь теплообмена, покрываясь льдом, постоянно уменьшается. В результате, теплообменник полностью обмерзает и компрессорно-конденсаторный блок отключается из-за того, что давление на входе в компрессор становится недопустимо низким.

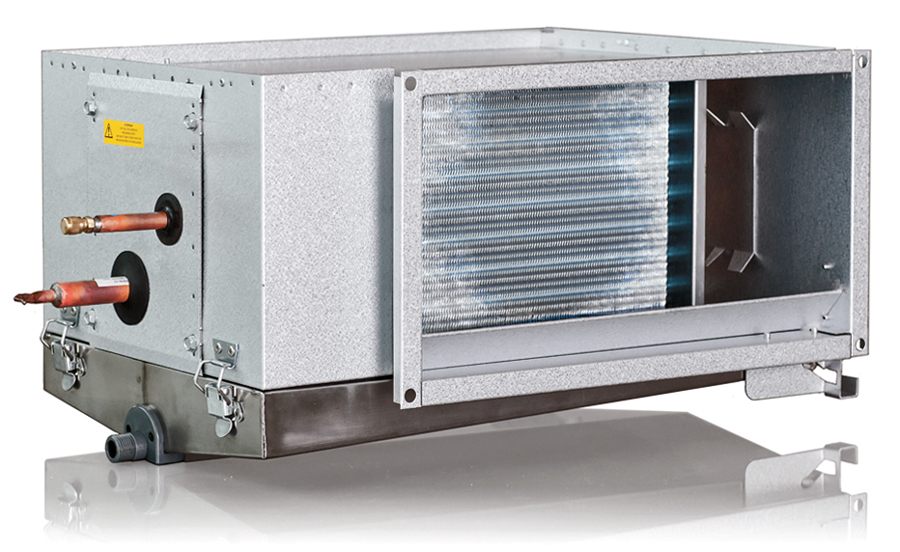

Фреоновый охладитель LV-CDTF — с результатом начала обмерзания

Возможные причины обмерзания

1. Холодная температура на стороне охладителя — отсутствие ограничения наружной температуры, при значении которой компрессорно-конденсатный блок не должен включаться.
2. Отсутствие или не правильная работа ТРВ (терморегулирующий вентиль) в фреоновой обвязке, который необходим для оптимального заполнения теплообменника и поддержания заданное значение перегрева, чтобы не допустить попадания жидкого фреона в компрессор.
3. Отсутствие дифференциального датчика давления по воздуху для контроля перепада давления на охладителе.
4. Отсутствие воздушного капиллярного термостата после охладителя.
5. Неправильный подбор ККБ / фреоновой обвязки / охладителя — технологический раздел.

Решения для защиты фреоновых канальных охладителей (автоматика LESSAR — в комплекте)

1. Канальный датчик температуры или уличный датчик температуры (ограничивает наружную температуру).
2. Капиллярный термостат после фреонового охладителя с установкой по температуре 0°С (необходимо осуществить монтаж капилляра максимально близко к оребрению по всей площади охладителя).
3. Реле перепада давления на фреоновом охладителе (на высокопроизводительных вентиляционных установках).

Для максимально эффективной работы и правильной отработки встроенных защит необходимо подбирать вентустановку в комплекте с системой автоматики, которая учитывает все особенности установки.
