Правильное подключение секции водяного нагревателя в вентиляционных установках Lessar

Водяной нагреватель (на фото выше) имеет патрубки для входа и выхода воды. Выходящие патрубки из водяного нагревателя необходимо правильно подсоединить к системе теплоснабжения. Для этого на вентиляционной установке Lessar есть условные обозначения.

Секция водяного нагревателя всегда обозначается так:

Патрубки входа и выхода воды обозначаются как на рисунке ниже:

В каждую вентиляционную установку завод вкладывает технический паспорт. В зависимости от того с какой стороны будет обслуживаться вентиляционная установка расположение патрубков входа и выхода воды меняется.

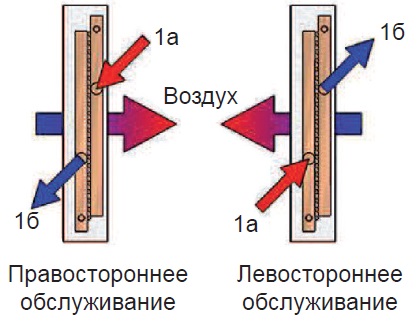

Обозначение патрубков в техническом паспорте:
1а — патрубок входа воды; 1б — патрубок выхода воды. Также есть еще два необозначенных патрубка:  вверху — это спуск воздуха, внизу — это слив воды.
