Новые возможности мультисплит-систем кондиционирования ТМ Fujitsu

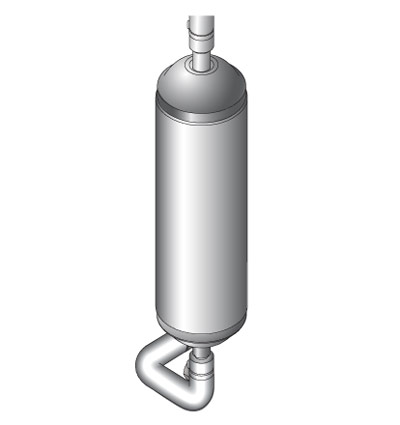

Благодаря выносному ресиверу UTR-RTLA у систем кондиционирования ТМ FUJITSU появилась возможность подключения к наружному блоку мультисплит-системы ТМ FUJITSU AOYG30LAT4 только двух внутренних блоков.

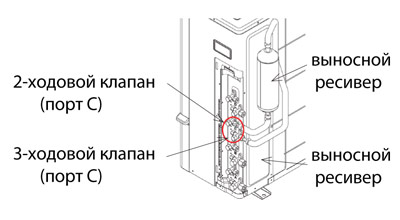

Выносной ресивер должен устанавливаться между 2- и 3-ходовым запорными клапанами (порт С) на наружном блоке.

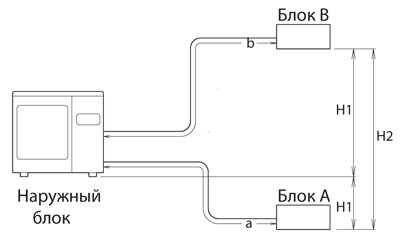

При подключении только 2-х внутренних блоков к одному наружному блоку AOYG30LAT4 существуют следующие ограничения по длине магистрали:
| Максимальная суммарная длина магистрали (a+b) | 50 м |
| Минимальная суммарная длина магистрали (a+b) | 20 м |
| Максимальная суммарная длина без доп. заправки (a+b) | 50 м |
| Мин. длина между наружными и внутренними блоками (a или b) | 25 м |
| Максимальный перепад высот между наружным и внутренними блоками (H1) | 15 м |
| Максимальный перепад высот между внутренними блоками (H2) | 10 м |
Комбинации внутренних блоков строго ограничены (согласно приведенной ниже таблицы)
| Порты подключения наружного блока | |||
| Порт А | Порт B | Порт C | Порт D |
| AS*G24L | AU*G18L | UTR-RTLA (ресивер ) | ------ |
| AR*G14L | UTR-RTLA (ресивер ) | ------ | |
| AB*G14L | UTR-RTLA (ресивер ) | ------ | |
| AU*G14L | UTR-RTLA (ресивер ) | ------ | |
| AG*G14L | UTR-RTLA (ресивер ) | ------ | |
| AR*G18L | AS*G18L | UTR-RTLA (ресивер ) | ------ |
| AR*G18L | UTR-RTLA (ресивер ) | ------ | |
| AB*G18L | UTR-RTLA (ресивер ) | ------ | |
| AU*G18L | UTR-RTLA (ресивер ) | ------ | |
| AR*G14L | UTR-RTLA (ресивер ) | ------ | |
| AB*G14L | UTR-RTLA (ресивер ) | ------ | |
| AU*G14L | UTR-RTLA (ресивер ) | ------ | |
| AG*G14L | UTR-RTLA (ресивер ) | ------ | |
| AS*G18L | AS*G18L | UTR-RTLA (ресивер ) | ------ |
| AB*G18L | UTR-RTLA (ресивер ) | ------ | |
| AU*G18L | UTR-RTLA (ресивер ) | ------ | |
| AR*G14L | UTR-RTLA (ресивер ) | ------ | |
| AB*G14L | UTR-RTLA (ресивер ) | ------ | |
| AU*G14L | UTR-RTLA (ресивер ) | ------ | |
| AG*G14L | UTR-RTLA (ресивер ) | ------ | |
| AB*G18L | AB*G18L | UTR-RTLA (ресивер ) | ------ |
| AU*G18L | UTR-RTLA (ресивер ) | ------ | |
| AR*G14L | UTR-RTLA (ресивер ) | ------ | |
| AB*G14L | UTR-RTLA (ресивер ) | ------ | |
| AU*G14L | UTR-RTLA (ресивер ) | ------ | |
| AG*G14L | UTR-RTLA (ресивер ) | ------ | |
| AU*G18L | AU*G18L | UTR-RTLA (ресивер ) | ------ |
| AR*G14L | UTR-RTLA (ресивер ) | ------ | |
| AB*G14L | UTR-RTLA (ресивер ) | ------ | |
| AU*G14L | UTR-RTLA (ресивер ) | ------ | |
| AG*G14L | UTR-RTLA (ресивер ) | ------ | |
