Кабельные системы обогрева

Применение кабельных систем обогрева

В последние годы электрические нагревательные кабели все активнее завоевывают рынок систем отопления. Сегодня никому не надо объяснять, что такое «теплый пол» , а совсем недавно, 5-6 лет назад, о таком чуде знали немногие. Но системы обогрева полов - далеко не единственная область применения нагревательных кабелей. Они используются также для прогрева грунта в теплицах и на стадионах, в антиобледенительных системах и системах снеготаяния дорог, тротуаров, пандусов, крыш, водосточных желобов и труб, в системах обогрева трубопроводов и т.п.

Системы снеготаяния

Наиболее эффективны нагревательные кабели в системах антиобледенения и снеготаяния для взлетно-посадочных полос, сложных участков дорог, пандусов, лестниц, тротуаров и подъездов к гаражам ,а также нашли применение для обогрева стадионов, беговых дорожек, спортивных площадок с целью увеличения периода эксплуатации. Эти системы отличаются высокой надежностью и долговечностью работы, полной автоматизацией управления (включение системы в зависимости от текущих погодных условий).

Системы снеготаяния служат для растапливания снега и предотвращения образования льда на открытых площадках в зимнее время с целью повышения безопасности, облегчения чрезвычайно трудоемких работ по очистке территорий от снега и льда. Существует множество вариантов устройства систем снеготаяния в зависимости от структуры дорожного покрытия. Наиболее распространённые показаны на рисунках.

Укладка системы снеготаяния в асфальтовое покрытие

Укладка системы снеготаяния в асфальтовое покрытие

Укладка системы снеготаяния под тротуарную плитку

Укладка системы снеготаяния под тротуарную плитку

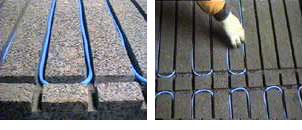

Укладка нагревательного кабеля в гранитные штробы для обогрева пандуса

Укладка нагревательного кабеля в гранитные штробы для обогрева пандуса

Укладка нагревательного кабеля в бетонную стяжку под покрытие лестницы

Укладка нагревательного кабеля в бетонную стяжку под покрытие лестницы

Антиобледенительные системы для защиты водостоков кровли

Антиобледенительная система для водостоков кровли
Антиобледенительная система для водостоков кровли

Антиобледенительные системы служат для предотвращения образования льда в зимнее время на кромке крыш и в водостоках. Использование нагревательного кабеля для защиты кровли, водосточных труб, желобов и воронок от образования сосулек заметно снижает затраты на ремонт зданий и предохраняет пешеходов от травматизма.

Как правило, сколько существует типов кровли, столько и схем укладки кабеля. В зависимости от теплоизоляции различают два типа крыш: «холодная крыша» и «тёплая крыша».

Холодная крыша - это либо крыша с хорошо изолированной кровлей, либо крыша, где температура в чердачном помещении близка к температуре наружного воздуха. Проблемы здесь возникают в оттепель. Достаточно установить нагревательный кабель только в водосточных желобах и трубах крыши. Основной способ укладки кабеля для обогрева водостоков кровли показан на рисунке справа. Он предусматривает укладку греющего кабеля только в желоба и водосточные трубы, из расчёта 30 - 50 Вт/м. длины трубы или желоба.

Тёплая крыша - это крыша с плохой теплоизоляцией кровли, где потери тепла через неё приводят к появлению плюсовой температуры под слоем снега на крыше. В этом случае вода, образующаяся при таянии снега, попадает в холодные желоба и трубы, и там замерзает. Для таких крыш рекомендуется устанавливать дополнительный кабель по краю для обогрева крыши (см. рис.). Дополнительный нагревательный кабель по краю кровли устанавливают также при большой снеговой нагрузке, там, где конструкция кровли предусматривает наличие желоба на крыше, а также на пологих крышах.

Для монтажа кабеля на крыше и водостоках используются специальные крепежные приспособления: крючки для подвески кабеля в водосточных трубах, монтажная лента для фиксации кабеля на крышах и водостоках.

Антиобледенительная система для тёплой крыши
Антиобледенительная система для тёплой крыши

Системы сопровождающего обогрева трубопроводов

Кабельные системы сопровождающего обогрева трубопроводов предназначены для поддержания желаемой температуры различных жидкостей и газов или предотвращения замерзания в трубах, резервуарах и т.п. установках. Нагревательные кабели с успехом используются в технологических процессах, где необходимо поддерживать температуру какого-либо носителя в заданном диапазоне.

Способ монтажа нагревательного кабеля на трубе показан на рисунке. Основное, на что следует обратить внимание при монтаже систем сопровождающего обогрева - это изоляция кабеля от непосредственного контакта с теплоизоляцией при помощи алюминиевой фольги или аналогичного материала. Возможна установка нагревательного кабеля внутри трубопровода, при этом используются специальные кабели, допускающие непосредственный контакт с носителем.

Монтаж нагревательного кабеля на трубопроводе

Монтаж нагревательного кабеля на трубопроводе

Системы предотвращения промерзания грунта под промышленными холодильниками

Промышленные холодильники (морозильные камеры), как правило, стационарные сооружения. Пол морозильной камеры в этом случае является её фундаментом. В морозильной камере постоянно поддерживается низкая температура и конструкция пола постепенно промерзает. Даже при хорошей теплоизоляции этот процесс не остановить и с течением времени начнётся промерзание грунта, образование льда из грунтовых вод и, как следствие, разрушение пола в морозильной камере. Результат – выход из строя всего сооружения.

Эта проблема раньше решалась прокладкой труб с горячей водой под слоем теплоизоляции с определённым шагом. Такие системы практически невозможно регулировать по мощности, а следовательно неизбежен перерасход тепловой энергии и, самое главное, они не обладают той степенью надёжности которая необходима в подобных системах.

С появлением электрических нагревательных кабелей много проблем ушло в прошлое. При больших площадях пола его разбивают на несколько зон, а современные термостаты контролируют температуру грунта в зоне с точностью до десятых долей градуса. Проблема поиска неисправности тоже значительно упростилась. Системы предотвращения промерзания грунта под морозильными камерами стали значительно надёжнее и долговечнее, а также экономичнее, так отпала необходимость в многократном резервировании системы. Безусловным преимуществом систем является и полное отсутствие технического обслуживания (только периодический контроль параметров).

Оборудование для систем кабельного обогрева

Нагревательный кабель

Нагревательным элементом в них служит одножильный проводник с двумя холодными концами для подключения к сети. Предназначены для использования в электрических кабельных системах обогрева (системы отопления, системы комфортного подогрева "теплый пол", обогрев открытых площадок и грунта, системы антиобледенения и снеготаяния дорог, тротуаров, пандусов, крыш, водосточных желобов и труб, системы обогрева трубопроводов и т.п.).

Нагревательный элемент - двухжильный проводник с одним холодным концом для подключения к сети, что существенно облегчает укладку нагревательного кабеля при монтаже. Конец нагревательной части кабеля защищен водонепроницаемой концевой муфтой. Предназначены для использования во встроенных электрических кабельных системах обогрева, идеально подходят для систем отопления и комфортного подогрева пола, также используются в системах обогрева грунта, системах снеготаяния и антиобледенения дорог и для защиты желобов и водостоков крыши от снега и льда.

Данные нагревательные кабели автоматически увеличивают тепловую мощность при снижении температуры среды и наоборот. Этот саморегулирующийся эффект основан на применении в кабеле специальной полупроводниковой матрицы, меняющей свои проводящие свойства в зависимости от температуры окружающей среды. Нашли широкое применение в системах сопровождающего обогрева трубопроводов, системах антиобледенения и для защиты труб (ёмкостей) от замерзания. Использование саморегулирующего кабеля в этих системах позволяет не только упростить расчёт и проектирование, но и значительно увеличить надёжность системы, добиться существенной экономии электроэнергии. Саморегулирующий кабель при монтаже может быть разделан на участки любой длины без отходов. Подключение кабеля к электропитанию и соединение частей кабеля между собой осуществляется при помощи комплектов соединительных муфт.

Специализированные нагревательные кабели предназначенные для использования в системах защиты водостоков кровли и желобов от снега и льда. Саморегулирующиеся кабели этого типа (в отличие от обычных саморегулирующихся кабелей) автоматически поддерживают температуру нагрева в зависимости не только от температуры, но и от изменения скорости теплоотвода окружающей среды. Нагревательный элемент - специальная полупроводниковая матрица, меняющая свои проводящие свойства в зависимости от температуры и теплопроводности окружающей среды (удельная тепловая мощность зависит от скорости отвода тепла и от температуры).

  • Одножильные нагревательные кабели
  • Двухжильные нагревательные кабели
  • Саморегулирующиеся нагревательные кабели ленточного типа
  • Саморегулирующиеся нагревательные кабели для водостоков

Системы автоматики

Существенным достоинством кабельных систем обогрева является гибкость и точность управления температурным режимом.

  • Электронный термостат с датчиком температуры управляет нагревом кабеля в соответствии с заданной температурой, автоматически поддерживая её, предохраняет нагревательный кабель от перегрева и экономит электроэнергию.

  • Программируемый термостат , кроме того, поддерживает заданный вами температурный режим в помещениях в соответствии с программой на несколько дней вперёд. Применение современных электронных приборов управления для систем электрообогрева позволяет существенно снизить энергозатраты на отопление.

  • Система управления на основе электронного термостата с датчиком влажности (наличия снега) и выносным датчиком температуры применяется в системах антиобледенения и снеготаяния. Она обеспечивает нагрев поверхности в зависимости от текущих погодных условий - обогрев включается только при выпадении снега до высыхания поверхности. Такая система управления является полностью автоматической и экономит до 70% потребляемой электроэнергии.



Источник: TopClimat.ru
