Что такое компрессорно-конденсаторный блок

Компрессорно-конденсаторный блок (ККБ) — это одна из важнейших частей системы охлаждения воздуха. В нем происходит подготовка жидкого хладагента для дальнейшего испарения в теплообменнике непосредственного расширения.



---

• Устройство компрессорно-конденсаторного блока
• Типы компрессорно-конденсаторных блоков
• Как выбрать компрессорно-конденсаторный блок
• Установка

---



Чаще всего компрессорно-конденсаторный блок используется в сочетании с вентиляционными установками, оборудованных системами прямого охлаждения, или внутренними блоками сплит-систем канального, настенного, шкафного и других типов. Система кондиционирования воздуха с использованием ККБ представляет собой одно из самых доступных и дешевых решений.

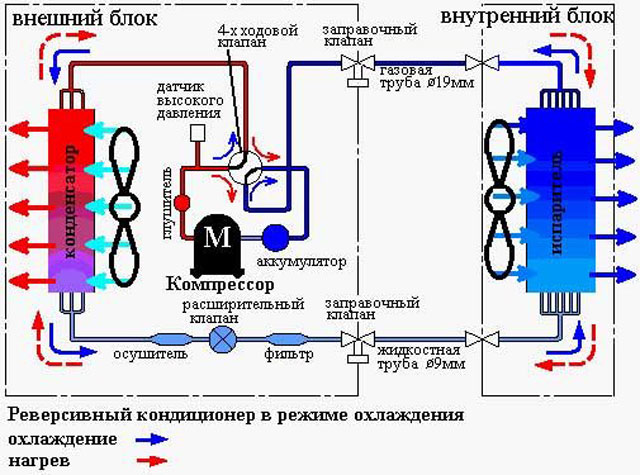

Как устроен компрессорно-конденсаторный блок

В состав ККБ входят следующие элементы:

• Компрессор (один или более)
• Система управления и электропитания
• Теплообменник конденсатора (кроме варианта исполнения с выносным конденсатором)
• Осевой или центробежный вентилятор

Кроме того для функционирования системы холодоснабжения компрессорно-конденсаторный блок оборудуется соединительным комплектом, в состав которого входят:

• Терморасширительный вентиль
• Фильтр-осушитель
• Смотровое стекло
• Соленоидный клапан

---

---

Типы компрессорно-конденсаторных блоков

1. ККБ воздушного охлаждения с осевыми вентиляторами. Этот тип выбирают в случае установки блока на улице. Это наиболее дешевый вариант исполнения, требующий достаточно свободного места на улице, чтобы снабжать блок необходимым количеством воздуха для охлаждения конденсатора.


2. ККБ воздушного охлаждения с центробежными вентиляторами. Такой тип выбирают при установке блока внутри технических помещений и присоединении его к системе воздуховодов, по которым будет поступать и отводиться наружный воздух для охлаждения конденсатора. Этот вариант подходит для объектов, где нет места для установки ККБ на самом здании или около него.


3. ККБ водяного охлаждения используется в случае установки блока внутри технических помещений и использовании градирни для обеспечения водяного охлаждения конденсатора. Вариант с водяным охлаждением позволяет уменьшить размеры ККБ и установить его внутри помещения с минимальными потерями по занимаемой площади. Дополнительным преимуществом является возможность установить ККБ и градирню на большом расстоянии друг от друга.


4. ККБ с выносным конденсатором применяется, когда блок устанавливается внутри технических помещений, а теплообменник конденсатора выносится из помещения на улицу. Данный вариант позволяет максимально минимизировать занимаемую площадь в техническом помещении.

Как выбрать компрессорно-конденсаторный блок

Выбирая ККБ необходимо учитывать следующие параметры:

Тип ККБ, выбор которого зависит от площади технического помещения, свободного пространства для установки ККБ и имеющихся финансовых средств.

• Температура кипения в испарители
• Температура конденсации (или температура воздуха на улице в расчетный летний период)
• Нагрузка на ККБ
• Тип фреона
• Количество контуров

Все эти данные необходимо сообщить специалистам компании-поставщика, которые подберут вариант, максимально отвечающий вашим потребностям.

Установка компрессорно-конденсаторных блоков

Монтаж и установку ККБ должны производить специализированные организации, персонал которых прошел соответствующее обучение и получил сертификаты по монтажу данного оборудования. Для подключения блока потребуется специализированное оборудование и инструмент. В некоторых случаях, при монтаже блоков большой мощности, потребуется дозаправка или полная заправка фреоном.

---

Публикация подготовлена при помощи специалистов компании «Кливет»
