Тепловые насосы для отопления вашего дома



Тепловой насос - это устройство, которое может обеспечивать вашему дому отопление зимой, охлаждение летом и производство горячей воды круглый год.



---

• Принцип действия теплового насоса
• Эффективность использования тепловых насосов
• Тепловые насосы для охлаждения дома
• Типы тепловых насосов
• Как выбрать нужный тепловой насос
• Преимущества и недостатки тепловых насосов

---



Тепловой насос использует энергию возобновляемых источников - нагретого воздуха, земли, скальных пород или воды - для производства тепловой энергии. Это преобразование осуществляется с помощью особых веществ - хладагентов.

Принцип действия теплового насоса

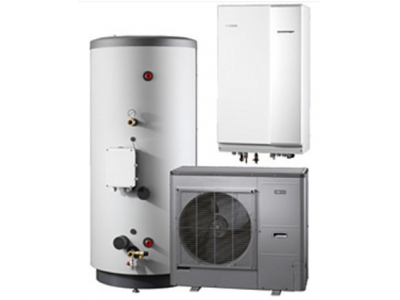

Конструктивно любой тепловой насос состоит из двух частей: наружной, которая «забирает» тепло возобновляемых источников, и внутренней, которая отдает это тепло в систему отопления или кондиционирования вашего дома. Современные тепловые насосы отличаются высокой энергоэффективностью, что в практическом плане означает следующее - потребитель, т.е. владелец дома, используя тепловой насос, тратит на обогрев или охлаждение своего жилища, в среднем, всего четверть тех денег, которые он потратил бы, если теплового насоса не было.

Иначе говоря, в системе с тепловым насосом 75% полезного тепла (или холода) обеспечивается за счет бесплатных источников - тепла земли, грунтовых вод или нагретого в помещениях и выбрасываемого на улицу использованного воздуха.

Рассмотрим, как действует, пожалуй, самый популярный в быту тепловой насос, работающий за счет тепла земли. Работа теплонасоса происходит в несколько циклов.

Цикл 1, испарение

Наружная часть «земляного» теплового насоса представляет собой замкнутую систему труб, зарытых в землю на определенную глубину, где температура круглый год стабильна и составляет 7-12°C. Чтобы «собрать» достаточное количество энергии земли, требуется, чтобы общая площадь, занимаемая системой подземных труб, была в 1,5-2 раза больше всей отапливаемой площади дома. Эти трубы заполнены хладагентом, который нагревается до температуры земли.

Хладагент имеет очень низкую температуру кипения, поэтому способен прейти в газообразное состояние уже при температуре грунта. Далее этот газ поступает в компрессор.



Цикл 2, сжатие

Именно этот компрессор и расходует всю необходимую для работы теплового насоса энергию, но по сравнению, к примеру, с отоплением от газового котла, эти затраты заметно ниже. К сравнению затрат мы вернемся позже.

Итак, нагретый до температуры 7-12°C газообразный хладагент из подземных труб в камере компрессора сильно сжимается, что приводит к его резкому нагреву. Чтобы понять это просто вспомните, как нагревается обычный велосипедный насос, когда вы накачиваете шины. Принцип тот же самый.

Цикл 3, конденсация

После цикла сжатия, мы получили горячий пар под высоким давлением, который подается уже во внутреннюю, «домашнюю» часть теплового насоса. Теперь этот газ может быть использован для системы воздушного отопления или для нагрева воды в системе водяного отопления и горячего водоснабжения. Также этот горячий пар может применяться с системой «теплый пол».

Отдавая тепло в систему отопления, горячий газ охлаждается, конденсируется и превращается в жидкость.

Цикл 4, расширение

Эта жидкость поступает в расширительный клапан, где ее давление понижается. Теперь жидкий хладагент низкого давления снова направляется в подземную часть для нагрева до температуры земли. И все циклы повторяются.

Эффективность использования тепловых насосов

На каждый 1 кВт электроэнергии, потребляемой тепловым насосом для работы его компрессора, в среднем, вырабатывается около 4 кВт полезной тепловой энергии. Это соответствует 300% эффективности.

Сравнение отопления с помощью теплового насоса с другими способами.

Данные представлены Европейской ассоциацией тепловых насосов (EHPA)

Тип отопления	Энергоэффективность, %
Тепловой насос	150-400
Котел на жидком топливе или газе	70-96
Электрический котел	35-45

Следует понимать, что показатели эффективности тепловых насосов отличаются, в зависимости от конкретных условий, в которых действует ваше устройство. Так, если вы используете «земляной» тепловой насос, и у вас на участке глинистая почва, то эффективность теплонасоса будет примерно вдвое выше, чем если бы трубы теплового насоса лежали в песчаном грунте.

Также следует помнить, что укладка подземной части должна осуществляться ниже отметки промерзания грунта. Иначе тепловой насос работать вообще не будет.

Реальные значения эффективности тепловых насосов зависят от температурных условий, т.е. в холодные дни их эффективность падает. Она составляет порядка 150% при температуре −20 °C, и порядка 300% при температуре источника +7 °C. Но технологии не стоят на месте - современные модели отличается большей энергоэффективностью, причем эта тенденция сохраняется.

Тепловые насосы для охлаждения дома

По своему принципу действия тепловой насос аналогичен холодильным агрегатам или чиллерам. Поэтому в летнее время он может применяться не для обогрева дома, а для его охлаждения или кондиционирования. Вспомним, что, если речь идет о «земляном» теплонасосе, то температура грунта стабильна в пределах 7-12°C круглогодично. И с помощью теплового насоса она может передаваться в помещения дома.

Принцип работы системы охлаждения с помощью теплового насоса аналогичен системе отопления, только вместо радиаторов используются фанкойлы. При пассивном охлаждении теплоноситель просто циркулирует между фанкойлами и скважиной, т.е. холод из скважины напрямую поступает в систему кондиционирования, но сам компрессор при этом не работает. Если пассивного охлаждения недостаточно, включается компрессор теплового насоса, который дополнительно охлаждает теплоноситель.

Типы тепловых насосов

Бытовые тепловые насосы бывают 3-х основных типов, различающихся по внешнему источнику тепла:

• «земляные» или «грунт-вода», «грунт-воздух»;
• «водяные» или «вода-вода», «вода-воздух»;
• «воздушные» или «воздух-вода», «воздух-воздух».

«Земляные» тепловые насосы

Самые популярные - это тепловые насосы, использующие тепло земли. О них уже шла речь выше. Это самые эффективные, но и самые дорогие из всех типов. Трубы, уходящие под землю, могут располагаться вертикально или горизонтально. В зависимости от этого, «земляные» тепловые насосы делятся на вертикальные и горизонтальные.

Другие публикации TopClimat.ru по теме
	Что такое тепловой насос
	Конвектор + тепловой насос = новые возможности

Вертикальные тепловые насосы требуют погружения труб, по которым циркулирует хладагент на значительную глубину: 50-200 м. Правда, есть альтернатива - сделать не одну такую скважину, а несколько, но более «мелких». Расстояние между такими скважинами должно быть не менее 10 м. Чтобы рассчитать глубину бурения, можно грубо прикинуть, что тепловой насос мощностью 10 кВт потребует скважины (одну или несколько) общей глубиной около 170 м. Следует также помнить, что бесполезно бурить очень мелкие - менее 50 м - скважины.

При горизонтальной укладке дорогостоящее бурение на большую глубину не требуется. Глубина заложения трубопроводов при этом способе - около 1 м, в зависимости от региона установки эта величина может как уменьшаться, так и увеличиваться. Труба с хладагентом при этом способе укладывается так, чтобы расстояние между соседними участками было не менее полутора метров, иначе сбор тепла не эффективен.

Для установки теплового насоса мощностью 10 кВт необходима общая длина зарытой трубы порядка 350-450 м. Если принять во внимание ограничения, связанные с соседством разных участков между собой, то вам понадобится участок земли с размерами 20 на 20 метров. Есть ли такой свободный участок в наличии - большой вопрос.

Как выбрать нужный тепловой насос

Если вы живете в зоне умеренного климата - например, на Северо-Западе - то наиболее эффективный вариант для вас - тепловой насос, использующий тепло земли. Причем, лучше установить вертикальный вариант теплонасоса - особенно, если ваш дом находится на скальных породах, где найти свободный обширный участок земли проблематично. Но такой тип теплового насоса наиболее дорог по сумме капитальных затрат.

В зоне с мягким климатом - например, в Сочи - можно установить тепловой насос «воздух-вода», который не требует чрезмерных капитальных затрат и особенно эффективен в местности, где сезонные колебания температур сравнительно невелики.

В зависимости от принципа действия, бывают электрические тепловые насосы и газовые тепловые насосы. Более популярны модели, работающие от электричества.

Еще одно важное замечание. Хорошей идеей являются комбинированные модели тепловых насосов, которые совмещают классический вариант теплонасоса с газовым или электрическим нагревателем. Такие нагреватели могут применяться при неблагоприятных погодных условиях, когда эффективность теплового насоса снижается. Как уже говорилось, особенно снижение эффективности свойственно тепловым насосам «воздух-вода» и «воздух-воздух».

Комбинация этих двух источников тепла позволяет снизить стоимость капитальных затрат и увеличить срок окупаемости теплонасосной установки.

Преимущества и недостатки тепловых насосов

Главным достоинством тепловых насосов являются их низкие эксплуатационные расходы. Т.е. стоимость произведенного тепла или охлаждения для конечного потребителя является самой низкой по сравнению с другими способами отопления/кондиционирования. Кроме этого, система с тепловым насосом практически безопасна для дома. Следовательно, упрощаются требования к системам вентиляции его помещений и повышается уровень пожарной безопасности. Что также положительно влияет на стоимость установки этих систем.

Тепловые насосы просты в эксплуатации и весьма надежны, а еще - практически бесшумны.

Еще один плюс - вы легко можете переключить тепловой насос с отопления на охлаждение в случае необходимости. Нужно лишь иметь дома не только отопительные радиаторы, но и фанкойлы.

Но есть у них и минусы, главный из которых является оборотной стороной главного плюса - капитальные затраты на их установку весьма существенны. Еще одним недостатком тепловых насосов до недавнего времени была сравнительно низкая температура теплоносителя - не более 60 C. Но последние разработки дали возможность устранить этот недостаток. Правда, и цена на такие модели выше, чем на стандартные.
