Расчёт воздушной завесы для ворот

↵ Вернуться к основной публикации



Хороший гараж – тёплый гараж. С этим не будут спорить даже самые экономные автолюбители. Держать ворота постоянно закрытыми невозможно, а открывая их, – в помещение устремляется холодный воздух с улицы. Эту проблему решают тепловые завесы, разделяющие воздушной струей холодный воздух снаружи от стабильной, комфортной атмосферы внутри.

Завесы, как ворота, бывают разными и устанавливаются не только в гаражах. Расчёту оптимальной тепловой завесы для ворот и посвящён данный материал.







Для эффективной работы воздушной завесы, поток воздуха должен перекрывать всю длину ворот.
Для эффективной работы воздушной завесы, поток воздуха должен перекрывать всю длину ворот.

Выбрать надежные и долговечные ворота подобрать завесу в помещение, то следует учесть следующие параметры:

  1. Размеры завесы в соответствии с шириной и высотой проема.
  2. Мощность завесы (температура выдуваемого воздуха).
  3. Скорость воздушного потока (производительность по воздуху).

Также учитывают тип теплоносителя тепловой завесы, схему монтажа и способ управления устройством. Вообще, если вы хотите сэкономить время, расчет тепловой завесы для ворот в складские, производственные помещения или автомойки лучше доверить профессионалам. Вам нужно будет только заполнить опросный лист, на основании которого проектировщики подробно рассчитают необходимую мощность и размер воздушной завесы.



А если ворота широкие?

Чтобы завеса была эффективна, существует простое правило: ширина завесы (при горизонтальной установке) должна быть больше, чем ширина проема. В случае необходимости монтируют рядом несколько завес, чтобы полностью перекрыть ширину проема. Лучше выбрать завесу бОльшую по размеру, чем меньшую – сэкономить на это параметре не получится.

Высота установки напрямую зависит от скорости потока воздуха. Чем сильнее скорость потока, тем выше можно повесить завесу. Скорость потока указывается в паспорте аппарата, так же как и рекомендуемая высота монтажа. Скорость потока всегда уменьшается к низу проема, это нужно учитывать.

Кроме того, при выборе завесы для ворот делают поправку на силу ветра снаружи, которые сдувают воздушный поток завесы, на температуру воздуха на улице. Следует учитывать, что характеристики, которые вы видите на сайтах производителей и портале TopClimat.ru действуют при температуре 0°C и безветрии. Такие условия в России – практически фантастика.

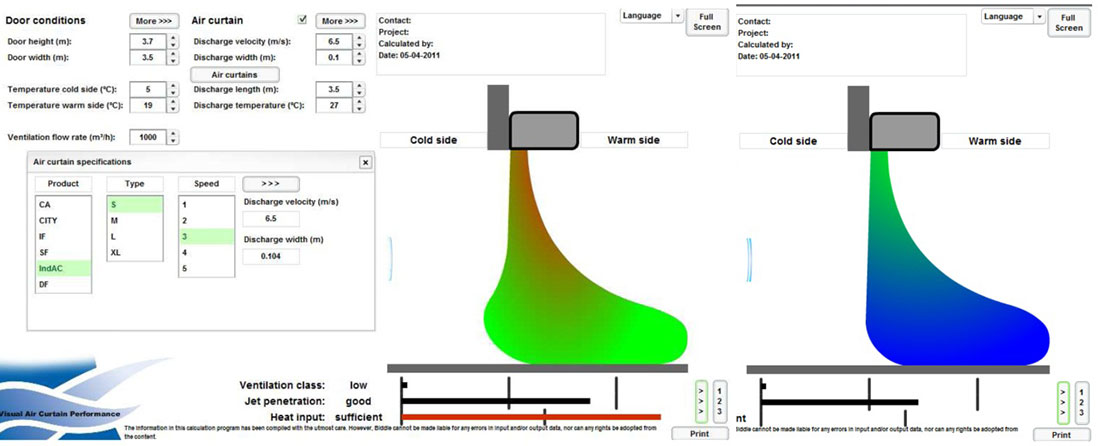

Существует множество программ для расчета потока воздушной завесы. Максимальный эффект достигается тогда, когда в подборе тепловой завесы принимают участие профессионалы.
Существует множество программ для расчета потока воздушной завесы. Максимальный эффект достигается тогда, когда в подборе тепловой завесы принимают участие профессионалы.



Пример расчета

Другие публикации по теме
Сравнение тепловых завес популярных брендов. Какая лучше? Сравнение тепловых завес популярных брендов. Какая лучше?
ТОП-5 ошибок при выборе тепловой завесы ТОП-5 ошибок при выборе тепловой завесы
Лучшая воздушная завеса для автомойки. Алгоритм выбора Лучшая тепловая завеса для автомойки. Алгоритм подбора
Как сэкономить при покупке тепловой завесы? Выбираем воздушную завесу и экономим. Как?

Приведем примерный расчет для установки тепловой воздушной завесы для ворот шириной 1 м, высотой 2,5 м. Обязательное условие – наличие тамбура.

Высота проема Производительность завесы
До 1,5 м не менее 300-400 м³/ч
До 2 м не менее 500-650 м³/ч
От 3 м и выше не менее 1200 м³/ч

Для заданных параметров необходима завеса с производительностью 900-1000 м³/ч. Согласно паспорту оборудования большинства современных завес, скорость потока на выходе составит 8-10 м/с, а на противоположной стороне проема (внизу – при горизонтальной установке, и сбоку при вертикальной установке) составит 2,5-3 м/с. Ширина завесы не менее 1 м.

Отметим, что в паспорте оборудования всегда приводится рекомендуемая высота установки.

Мощность завесы при заданных параметрах должна быть не менее 3 кВт. Мощность высчитывается исходя из необходимых 0,1 кВт на 1 м² неотапливаемого помещения с минимальными теплопотерями.

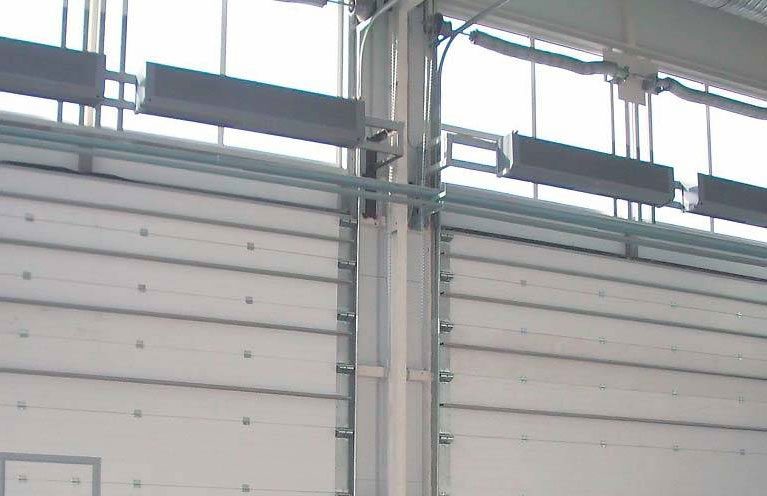

Специалист подбирает оптимальное положение завесы воздушной, опираясь на данные о параметрах помещения и дверного проема.
Специалист подбирает оптимальное положение завесы воздушной, опираясь на данные о параметрах помещения и дверного проема.





Источник: TopClimat.ru
