ТОП-7 ошибок при проектировании системы вентиляции

Ошибки, сделанные в процессе проектирования системы вентиляции, могут не только вызывать дискомфорт у тех, кто является пользователем этой системы, но и привести к прямым убыткам и даже к необходимости полного демонтажа уже созданной системы.







Бытует мнение, что для создания качественной системы вентиляции достаточно закупить дорогостоящее и производительное оборудование, а дальше все заботы кончаются, но это далеко не так. Обслуживание вентиляции, если она плохо спроектирована, может стать проблемой не только для сервисной организации, но прежде всего для владельца помещений.

Ошибки в процессе проектирования дорого обходятся на этапе эксплуатации
Ошибки в процессе проектирования дорого обходятся на этапе эксплуатации

Ошибки в процессе проектирования дорого обходятся на этапе эксплуатации. Попробуем разобрать наиболее распространенные из них, чтобы обезопасить себя от их повторения. Кстати, все эти ошибки - не гипотетические, а вполне реальные ситуации, с которыми сталкиваются монтажные и обслуживающие организации.

Ошибка №1, Недостаток пространства

Часто проектировщики, в целях экономии средств заказчика, размещают вентиляционное оборудование в недостаточно просторных помещениях. Но эта экономия оборачивается прямыми убытками: в тесном помещении вытащить, к примеру, громоздкий вентилятор или демонтировать теплообменник практически невозможно из-за того, что нет проемов для обслуживания. А без периодического обслуживания оборудование со временем становится неремонтопригодным. И срок службы дорогостоящей системы вентиляции оказывается гораздо меньше, чем мог быть.

Нормативные требования и рекомендации по установке вентиляционного оборудования есть в документации производителя, и проектная организация должна в обязательном порядке следовать им при разработке проектной документации.

Ошибка №2, Отсутствие необходимых узлов

Следующая ошибка, непосредственно связанная с предыдущей, - отсутствие в проекте необходимых узлов и арматуры, требуемых для демонтажа теплообменников в процессе их ремонта или прочистки. Заказчик может не обратить внимание на эти «мелочи», но они приводят к тем же печальным последствиям, что и недостаток пространства при размещении системы вентиляции.

Ошибка №3, Отсутствие балансировочной арматуры

Стремление сэкономить на всем иногда оборачивается еще одним «сокращением стоимости проекта». Для удешевления проектировщики не закладывают в проект балансировочную арматуру на узлах теплоснабжения и холодоснабжения вентиляции. А это в свою очередь приводит к невозможности произвести замеры расхода жидкости, проходящей по этим теплообменникам. Отсутствие замеров делает невозможным проверить работоспособность теплообменников, что существенно увеличивает эксплуатационные риски.

Ошибка №4, Неучет существующих коммуникаций

Еще одна распространенная ошибка - проектировщики не учитывают при разработке проекта существующие коммуникации, где-то не предусматривают балки для прохождения воздуховодов. В этой ситуации монтажным организациям приходится вынужденно отступать от проекта - придумывать что-то свое, «зауживать» воздуховоды. Вряд ли все это положительно сказывается на эффективности работы системы вентиляции.

Ошибка №5, Не предусмотрена термоизоляция

Нередко проектные организации «забывают» заложить некоторые элементы, например, термоизоляцию для узлов подогрева. Как следствие - обслуживающему персоналу это грозит травмами. А отсутствие воздухозаборных камер затрудняет чистку и осмотр системы вентиляции. Эта ошибка не фатальна, но может привести к дополнительным расходам для заказчика.

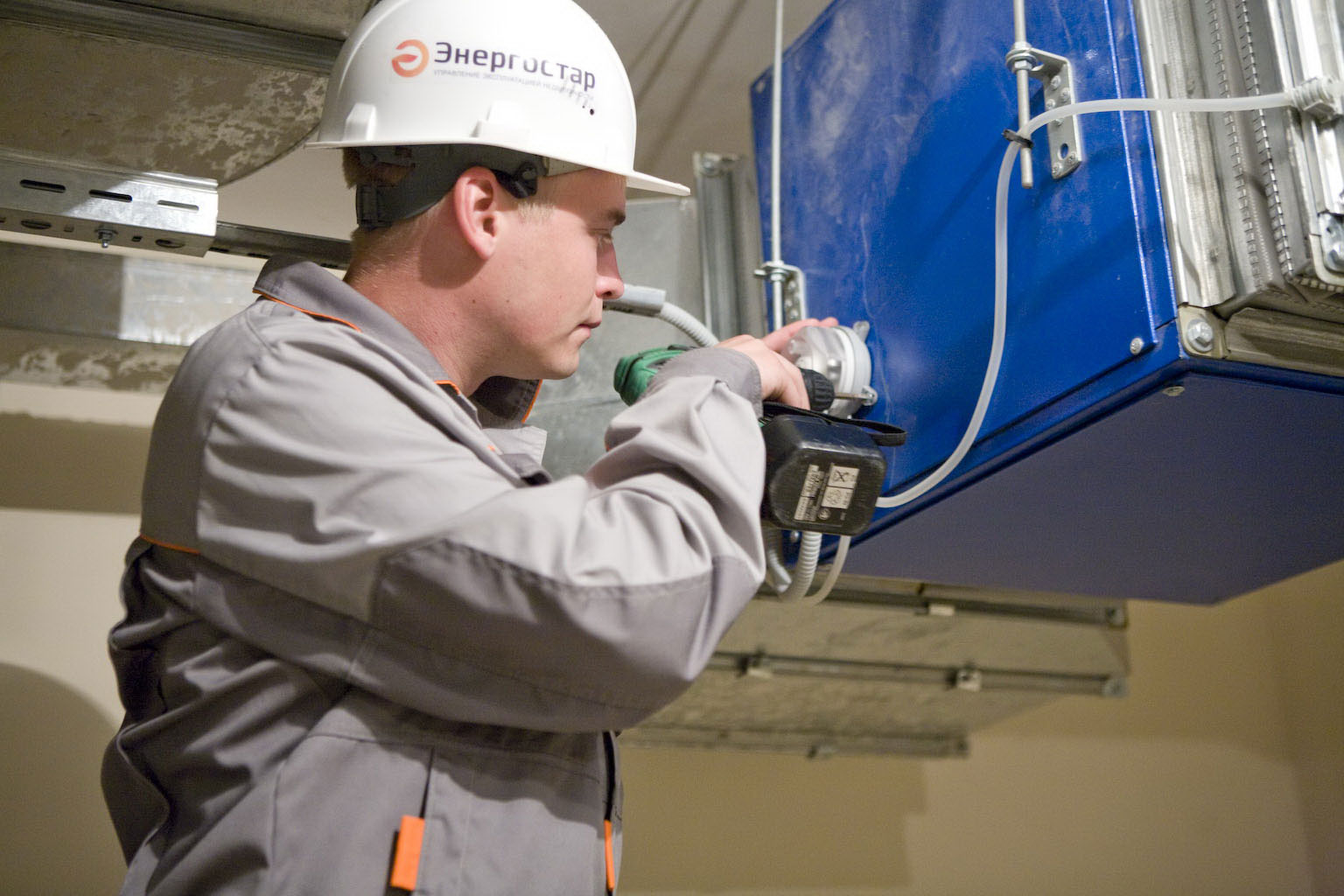

Обслуживание вентиляции, если она плохо спроектирована, может стать проблемой не только для сервисной организации, но прежде всего для владельца помещений
Обслуживание вентиляции

Ошибка №6, Отсутствие измерительных приборов

Для контроля расхода жидкости и ее температуры нужны соответствующие измерительные приборы: термометры и манометры, но нередко их нет даже в самом проекте. Что также повышает эксплуатационные риски.

Ошибка №7, Отсутствие дроссель-клапанов

Эта ошибка характерна при создании системы вентиляции в офисном здании. В проекте перед воздухораспределительными решетками отсутствуют дроссель-клапаны. Их отсутствие создает дополнительные неудобства для работающего персонала здания. Дроссель-клапаны перераспределяют потоки входящего воздуха так, чтобы он не попадал мощным потоком на отдельные рабочие места и не вызывал дискомфорт, а распределялся по помещению равномерно.

Отметим, что многие ошибочно связывают эту ошибку с неправильным выбором параметров системы вентиляции, хотя дело здесь именно в неравномерном распределении потоков воздуха.

Надеемся, что знание этих ошибок поможет вам не повторить их.



Автор: Евгений Кряжев, Ведущий специалист отдела ВиК компании "ЭнергоСтар"

Источник: TopClimat.ru
