Что такое VRF-система

При выборе системы кондиционирования у непосвященного человека нередко возникает путаница в понятиях, особенно когда дело доходит до аббревиатур: VRF, VRV… Итак, что же такое VRF-система и чем она отличается от VRV? Попробуем разобраться вместе.







VRF-системы или системы с переменным расходом хладагента (Variable Refrigerant Flow, VRF, англ.) - это настоящий Rolls-Royce среди систем кондиционирования воздуха, и по технологической оснастке, и по своим возможностям. VRF-системы приобретают, чтобы обеспечить комфортные условия сразу в нескольких помещениях, поэтому иногда их еще называют мультизональными.

Тепловая пушка электрическая Roda RP 3
Типичная схема VRF-системы

Настоящая VRF-система должна соответствовать 4 ключевым требованиям:

  1. В этой системе всегда присутствует только один хладагент. В этом главное отличие VRF-системы от системы чиллер-фанкойл, где помимо контура с циркуляцией хладагента есть и гидравлический контур.
  2. VRF-система имеет компрессоры инверторного типа. Напомним, что инвертор - это электронное устройство, позволяющее плавно регулировать мощность компрессора. При включении инверторный кондиционер сразу же начинает работать с повышенной мощностью, чтобы скорее обеспечить заданную температуру. Зато после ее достижения он не отключается, как обычный кондиционер, а плавно снижает свою мощность.
  3. К одному наружному блоку в VRF-системе подключаются несколько внутренних блоков, устанавливаемых в разных помещениях (зонах).
  4. Количество внутренних блоков можно наращивать, в зависимости от потребностей заказчика. Т.е. VRF-система обладает свойством масштабируемости.

Типичная схема VRF-системы

Типичная VRF-система состоит из:

  • одного мощного наружного блока (имеющего один или несколько компрессоров),
  • нескольких внутренних блоков (на путать эти блоки с фанкойлами!),
  • трубопроводов, по которым циркулирует хладагент, соединяющих наружный блок с внутренними,
  • электрических кабелей, которые образуют замкнутую сеть и также соединяют все внутренние блоки с наружным,
  • системы управления.

Система управления, в свою очередь, имеет сложную структуру и объединяет различные устройства управления, подключаемые по проводам или с помощью беспроводных технологий. Как правило, VRF-система оснащается центральным контроллером и устройствами управления отдельными внутренними блоками.

Как работает VRF-система

Каждый производитель VRF-систем устанавливает для своей продукции собственную оригинальную систему управления. Так что выбор у вас большой - можно найти то, что подходит лучше всего по удобству и функциям.

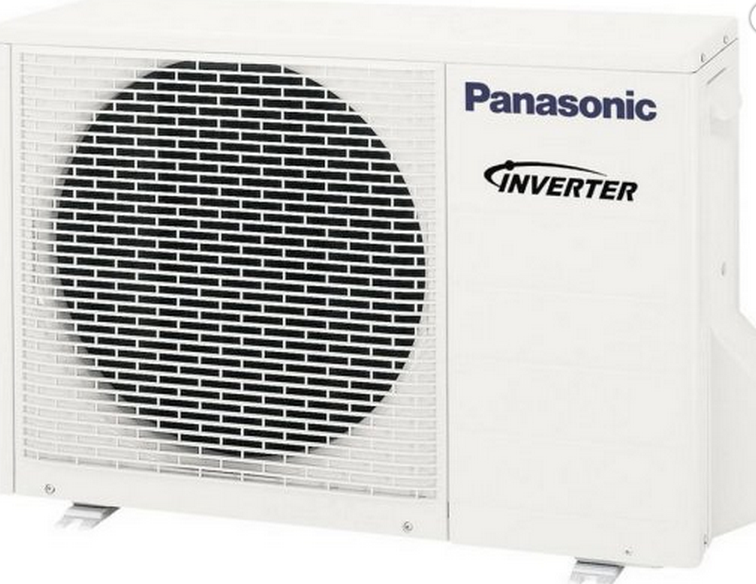

Наружный блок VRF-системы Panasonic CU-2E15PBD
Наружный блок VRF-системы Panasonic CU-2E15PBD

Принцип работы системы управления VRF-систем довольно прост - она обрабатывает сигналы, которые задает ей пользователь (например, требуемую температуру в помещении) и сигналы, поступающие извне (например, температуру наружного воздуха). Далее система управления автоматически выбирает режим работы в соответствии заданными параметрами и с оптимальным энергопотреблением.

Пользователь может выбрать для разных помещений разные климатические режимы, используя панели управления или пульты дистанционного управления отдельных внутренних блоков. При этом мощность компрессора/компрессоров наружного блока зависит от того, сколько внутренних блоков включено и регулируется системой управления автоматически.

В чем отличие VRV и VRF-систем

Многие ошибочно полагают, что VRV и VRF - это две разные системы кондиционирования, но это совсем не так. Просто первые VRF-системы вывела на рынок компания Daikin, было это в начале 1980-х годов. Одновременно Daikin зарегистрировал аббревиатуру VRV (Variable Refrigerant Volume, переменный объем хладагента) в качестве официального товарного знака. Всем остальным климатическим компаниям поневоле пришлось изобретать для обозначения аналогичных систем что-то свое, так на свет появилась аббревиатура VRF, которая и стала общеупотребительной. А VRV-системы производит только Daikin.







Источник: TopClimat.ru
