Что такое гидромодули, и какие они бывают







Что такое гидромодуль

Гидромодуль (гидравлический модуль) — важный элемент системы «чиллер-фанкойл». Он позволяет чиллеру экономить электроэнергию и делает работу системы кондиционирования более стабильной, поддерживая оптимальную тепловую инерцию.

Гидромодуль выполняет две функции

• подает в чиллер воду
• забирает отработанную в цикле жидкость
• регулирует давление

Гидромодули классифицируются на

• внутренние
• внешние — имеют прочный корпус, устойчивый к неблагоприятным погодным условиям

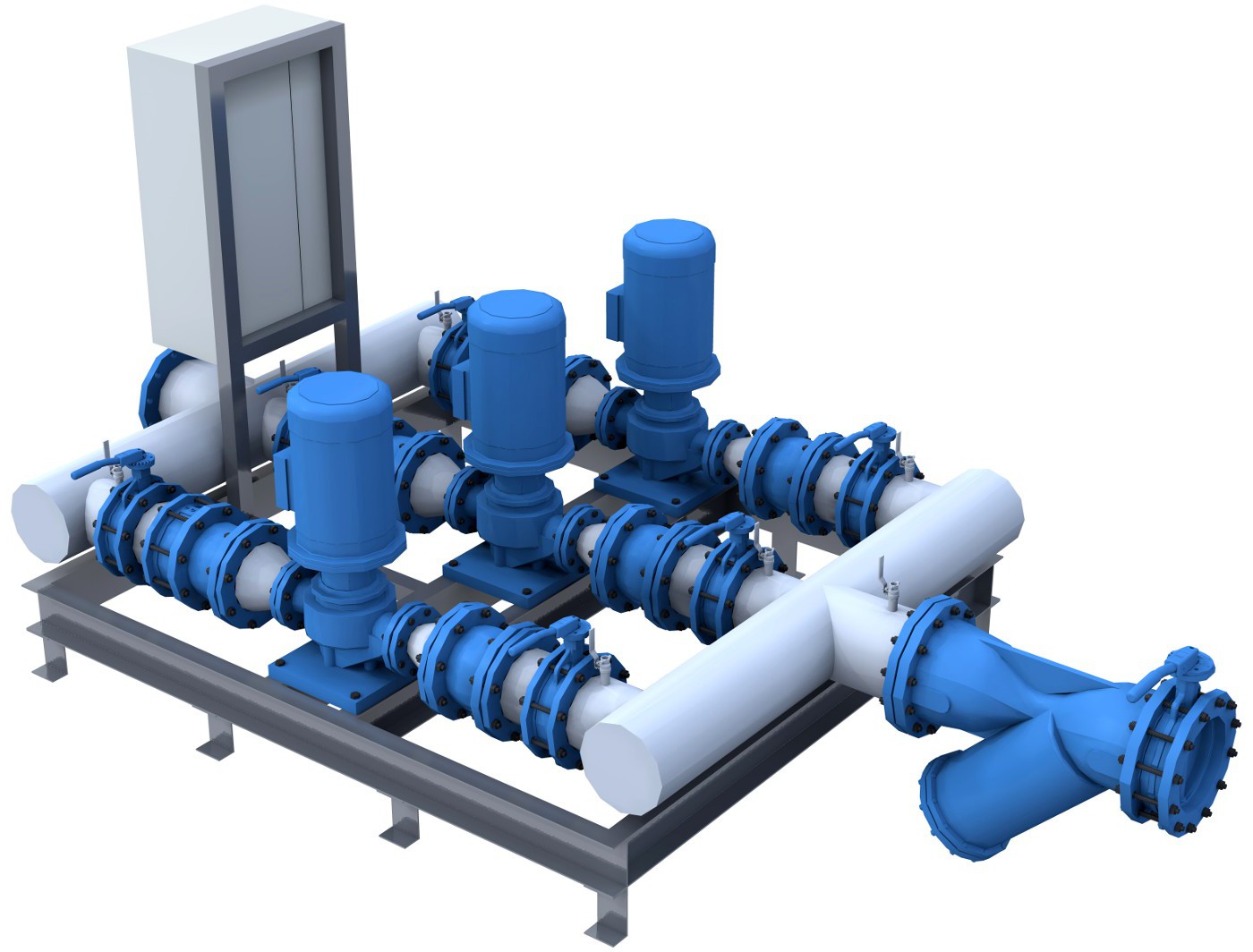

Гидромодули (гидравлические модули, наососные станции)


Устройство гидромодуля

1. Самовсасывающий циркуляционный насос поддерживает давление жидкости (вода или раствор этиленгликоля), осуществляет ее циркуляцию.

2. Расширительный бак (гидроаккумулятор). Служит для компенсации температурного расширения и сжатия теплоносителя.

3. Буферный накопитель. Если чиллер загружен не на 100%, что встречается довольно часто, холодильной установке приходится работать с перерывами, а это существенно повышает износ оборудования. Бак для чиллера щадит механизмы, увеличивая интервалы между включением и выключением установки.

4. Автоматическая система управления для контроля работы гидромодуля, а так же подачи предупреждающих сигналов и аварийного отключения.

5. Запорная арматура.



Основные элементы защиты гидравлических модулей:

• размыкатель цепи питания насоса
• защитный клапан
• тумблер отключения питания

Дополнительное оборудование включает электронагреватель, препятствующий замерзанию воды в накопительном баке в зимнее время, виброизолирующие резиновые или пружинные опоры (снижают вибрацию насоса) и др.





Как выбрать гидромодуль

На рынке есть как готовые решения, так и собираемые по отдельным частям.

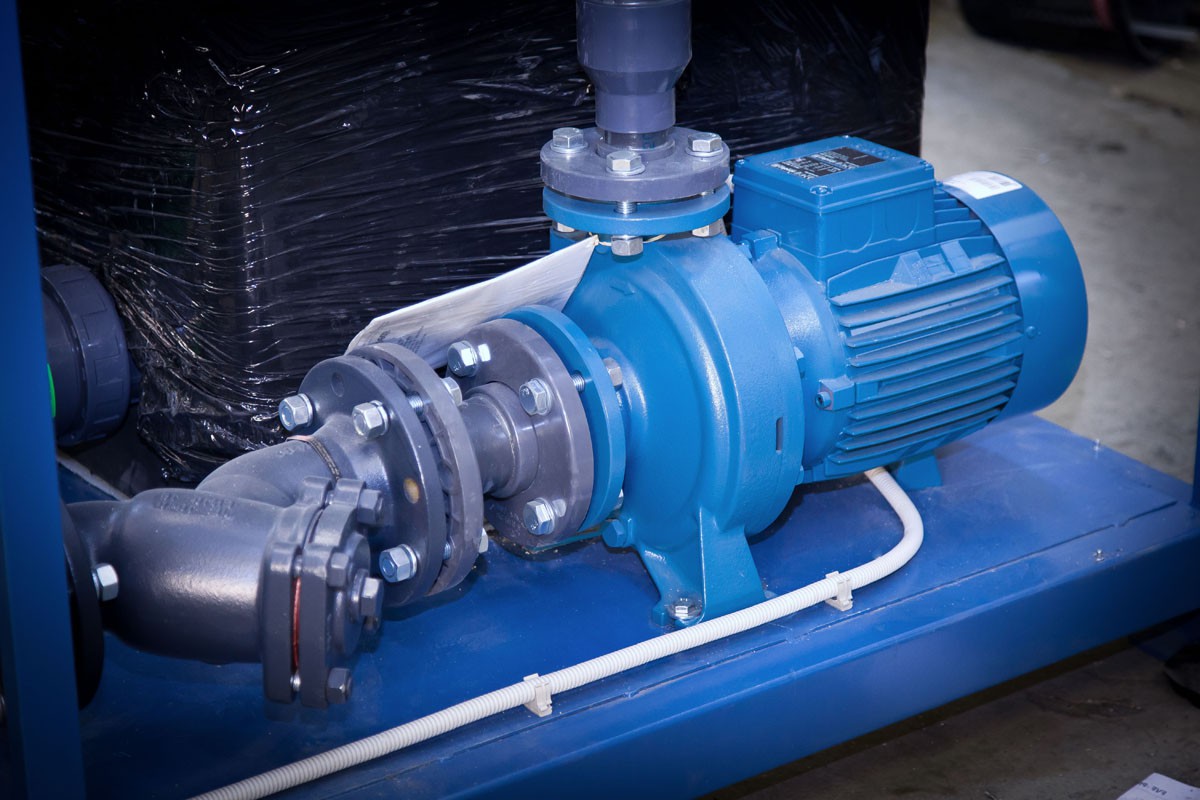

1. Если вы решили подобрать гидромодуль самостоятельно, в первую очередь обратите внимание на самый дорогой элемент модуля гидравлического — насос центробежного типа. Лопасти центробежного насоса из нержавеющей стали отвечают за подачу жидкости из резервуара в контур циркуляции. В системе кондиционирования может монтироваться насос вторичного контура или ускорительный насос для подачи воды в первичный контур.

2. Большие проекты требуют предварительного расчета мощности и объема накопительного бака гидравлического модуля. Стальной бак для воды, как правило, покрыт вспененным полиуретаном и защитным кожухом из гофрированного алюминия или другого материала. Накопительный бак существенно увеличивает срок эксплуатации компрессора чиллера. Дело в том, что обычно чиллер не загружен на 100%, и работает с перерывами, выключаясь, когда производится достаточно холода. Аккумулирующий бак обеспечивает ровный, щадящий режим работы компрессора увеличивает объем и теплоемкость теплоносителя, позволяя чиллеру увеличить интервалы между включением и выключением компрессора.

3. Запорная арматура. Автоматический воздушный клапан стравливает воздух из гидравлической системы. Опционально можно установить водяной фильтр, который задерживает механические примеси жидкости.


Гидромодули (гидравлические модули, наососные станции) Гидромодули (гидравлические модули, наососные станции)


Где купить или заказать гидромодули

Надежный, качественный гидромодуль проработает много лет, поэтому при выборе насосного оборудования необходим максимум информации. Для этого портал TopClimat.ru больше 10 лет развивает каталог промышленных систем кондиционирования. Здесь собраны технические характеристики, инструкции и отзывы о гидравлических установках Mitsubishi Electric ClivetClint, Royal Clima и других известных брендов.

Альтернативный вариант — обратитесь во всероссийскую службу заказа климатической техники TopCS.ru, где квалифицированные специалисты из проверенных климатических компаний помогут рассчитать, поставить, установить насосное оборудование и выполнить пусконаладочные работы по всем правилам.


Гидромодули (гидравлические модули, наососные станции)
