Классификация промышленных кондиционеров по назначению и конструкции

Промышленные кондиционеры предназначены для поддержания оптимального микроклимата в крупных объектах, таких как производственные цеха, склады, торговые центры и дата-центры. В России, где климатические условия варьируются от суровых зим в Сибири до влажного лета на юге, выбор подходящей системы влияет на эффективность работы оборудования и комфорт персонала. Согласно нормативам Сан Пи Н 2.2.4.548-96, промышленные помещения требуют строгого контроля температуры и влажности для обеспечения безопасности и производительности. Для проектирования и подбора систем часто обращаются к специалистам, например, на gekkoldprom.ru, где предлагают услуги по 3D-моделированию климатических решений.

Задача классификации промышленных кондиционеров заключается в систематизации их по ключевым критериям: принципу действия, мощности, способу установки и области применения. Это позволяет сравнивать модели по энергоэффективности, стоимости эксплуатации и адаптации к российским стандартам, таким как ГОСТ Р 51241-2008 для систем вентиляции и кондиционирования. Критерии сравнения включают: тип хладагента (экологичные R410A или R32, соответствующие требованиям ФЗ-219 о контроле озонового слоя), уровень шума (не выше 70 д Б для промышленных зон по нормам), производительность (от 10 до 1000 к Вт охлаждения) и интеграцию с автоматикой (совместимость с SCADA-системами). Ниже рассмотрены основные виды, с выделением сильных и слабых сторон каждого.

Центральные системы кондиционирования воздуха

Центральные системы представляют собой комплекс оборудования, где обработка воздуха происходит в одном или нескольких центральных блоках, а распределение осуществляется по воздуховодам. Такие установки применяются в крупных промышленных объектах, таких как автомобильные заводы в Тольятти или металлургические комбинаты в Магнитогорске. Они обеспечивают равномерный микроклимат на площади до 10 000 м² и выше, интегрируясь с системами рекуперации тепла для снижения энергозатрат.

По принципу действия центральные системы делятся на чиллеры и фанкойлы. Чиллеры охлаждают воду или рассол, который затем циркулирует к воздухорадиаторам. Фанкойлы, напротив, сочетают вентилятор и теплообменник для локальной обработки воздуха. В российском рынке популярны модели от отечественных производителей, таких как Вентс или импортные от Daikin, адаптированные к напряжению 380 В.

• Преимущества: высокая масштабируемость, возможность зонального контроля, низкие эксплуатационные расходы при полной нагрузке (коэффициент COP до 5,0).
• Недостатки: сложность монтажа, требующая проектной документации по СНи П 41-01-2003, и высокая начальная стоимость (от 5 млн рублей за систему на 500 к Вт).

Центральные системы оптимальны для объектов с постоянной нагрузкой, где требуется точный контроль параметров воздуха в соответствии с промышленными стандартами.

В сильных сторонах — энергоэффективность за счет рекуперации, что актуально в условиях роста тарифов на электроэнергию в России (средний рост на 5-7% ежегодно по данным Минэнерго). Слабые стороны проявляются в гибкости: при частичной нагрузке эффективность падает до 60%. Таким образом, такие системы подходят крупным предприятиям с круглогодичной эксплуатацией, например, пищевым производствам, где поддержание температуры +18...+22°C критично для хранения продукции.

Схема центральной системы кондиционирования для промышленного объекта.

При выборе центральной системы учитывают климатическую зону по СНи П 23-01-99: для северных регионов необходимы модели с обогревом до -40°C. Пример использования — на заводах Авто ВАЗ, где такие системы интегрированы с вентиляцией для удаления вредных веществ.

Канальные системы кондиционирования

Канальные системы отличаются скрытой установкой внутренних блоков, подключенных к общим воздуховодам, что позволяет распределять обработанный воздух по всему помещению без видимых элементов. Они подходят для промышленных объектов с открытой планировкой, таких как склады логистических центров в Подмосковье или текстильные фабрики в Иваново. В этих установках воздух проходит через фильтры и теплообменники в потолочных или напольных каналах, обеспечивая равномерное покрытие на высоте до 5 метров.

Основные критерии сравнения для канальных систем включают производительность по воздухообмену (от 2000 до 50 000 м³/ч), степень фильтрации (класс F7-F9 по ГОСТ 51241-2008 для удаления пыли и частиц) и возможность реверсивного режима для обогрева. Такие системы часто комплектуются рекуператорами для утилизации тепла, что снижает потери энергии на 30-50% в сравнении с традиционными сплитами. На российском рынке преобладают модели от брендов вроде Systemair или отечественных Веза, сертифицированных по ТР ТС 010/2011.

1. Типы канальных систем: приточно-вытяжные, где свежий воздух подается из внешней среды, и рециркуляционные, использующие внутренний воздух с подмесом.
2. Интеграция: совместимость с датчиками CO2 и влажности для автоматизированного регулирования по нормам СП 60.13330.2016.
3. Эксплуатация: требуют регулярной очистки воздуховодов каждые 6 месяцев по рекомендациям Роспотребнадзора.

Канальные системы обеспечивают бесшумную работу и эстетичность, идеально для производств, где внешний вид оборудования вторичен по отношению к функциональности.

Сильные стороны канальных систем проявляются в гибкости монтажа: они интегрируются в существующие потолочные конструкции без перестройки, что экономит до 20% на установке. Слабые стороны связаны с риском конденсата в воздуховодах при неправильной изоляции, что может привести к коррозии в условиях высокой влажности, характерной для прибрежных регионов России, таких как Санкт-Петербург. По данным Росстата, в 2024 году доля канальных систем в промышленном сегменте составила около 25%, благодаря их адаптации к энергоэффективным требованиям ФЗ-261.

Для выбора учитывают нагрузку: для средних объектов (площадь 1000-5000 м²) рекомендуются системы с мощностью 20-100 к Вт. Пример применения — на фармацевтических предприятиях в Москве, где канальные кондиционеры поддерживают чистоту воздуха класса ISO 8, предотвращая загрязнение продукции.

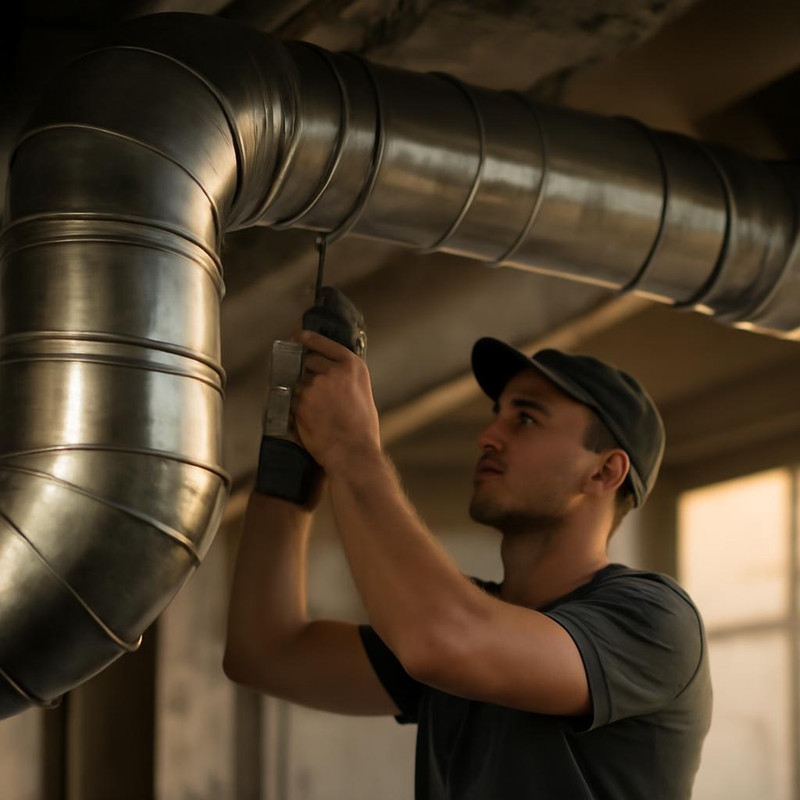

Пример монтажа канальной системы кондиционирования на производстве.

В сравнении с центральными системами, канальные проще в обслуживании, но уступают в масштабе: максимальная длина воздуховода — до 50 метров без потери давления. Это делает их подходящими для распределенных производств, где зонирование воздуха необходимо для разных участков, например, в пищевой промышленности для разделения зон хранения и упаковки.

Кассетные и потолочные системы кондиционирования

Кассетные системы монтируются в потолок, распределяя воздух в четырех направлениях через декоративные панели, что обеспечивает равномерный обдув без сквозняков. Потолочные варианты размещаются под потолком горизонтально или вертикально, подавая воздух вниз или по периметру. Эти типы применяются в промышленных пространствах с подвесными потолками, таких как сборочные цеха в Калининграде или логистические хабы в Новосибирске, где важна эстетика и отсутствие помех для оборудования.

Критерии оценки кассетных и потолочных систем охватывают угловой обдув (до 360 градусов для равномерности), уровень фильтрации (HEPA-фильтры для классов чистоты по ГОСТ Р 52575-2006) и энергопотребление (класс A++ по европейским стандартам, адаптированным в России). Производительность варьируется от 5 до 50 к Вт, с возможностью подключения к внешним компрессорам для работы в диапазоне температур от -15°C до +50°C, что соответствует климатическим нормам СП 131.13330.2020 для промышленных зданий.

В конструктивном плане кассетные модели оснащены дренажными системами для отвода конденсата, а потолочные — инверторными компрессорами для плавного регулирования. На рынке России лидируют бренды вроде LG или Mitsubishi Electric, с отечественными аналогами от Мир климатических систем, соответствующими требованиям Евразийского экономического союза.

• Варианты установки: кассетные в модульных потолках, потолочные — в нишах или на стенах для объектов с ограниченной высотой.
• Автоматизация: интеграция с BMS-системами для мониторинга по протоколу Modbus, обязательному для энергоэффективных объектов по ФЗ-261.
• Обслуживание: доступ через потолочные люки, с заменой фильтров каждые 3-6 месяцев в зависимости от пылевой нагрузки.

Кассетные и потолочные системы сочетают компактность с эффективным распределением воздуха, что критично для производств с высокой плотностью оборудования.

Среди сильных сторон — минимальное использование пространства и низкий уровень шума (до 35 д Б в помещении), что позволяет устанавливать их вблизи рабочих зон без нарушения норм охраны труда по Сан Пи Н 2.2.4.3359-16. Они экономят энергию за счет направленного потока, снижая потребление на 15-25% по сравнению с настенными аналогами. Слабые стороны включают зависимость от качества потолочной конструкции: в старых промышленных зданиях, таких как фабрики в Екатеринбурге, может потребоваться усиление перекрытий, увеличивая затраты на 10-15%. Кроме того, в условиях высокой влажности (свыше 80%) риск плесени требует антибактериальных покрытий.

По данным отраслевых отчетов, в 2024 году кассетные системы заняли 18% рынка промышленного климатического оборудования в России, благодаря их адаптации к модульным производствам. Для подбора ориентируются на расчет нагрузки по формуле Q = V * ρ * c * ΔT, где V — объем воздуха, ρ — плотность, c — теплоемкость, ΔT — перепад температуры. Пример: на предприятиях электроники в Зеленограде такие системы поддерживают +20...+24°C и влажность 45-55%, предотвращая статическое электричество.

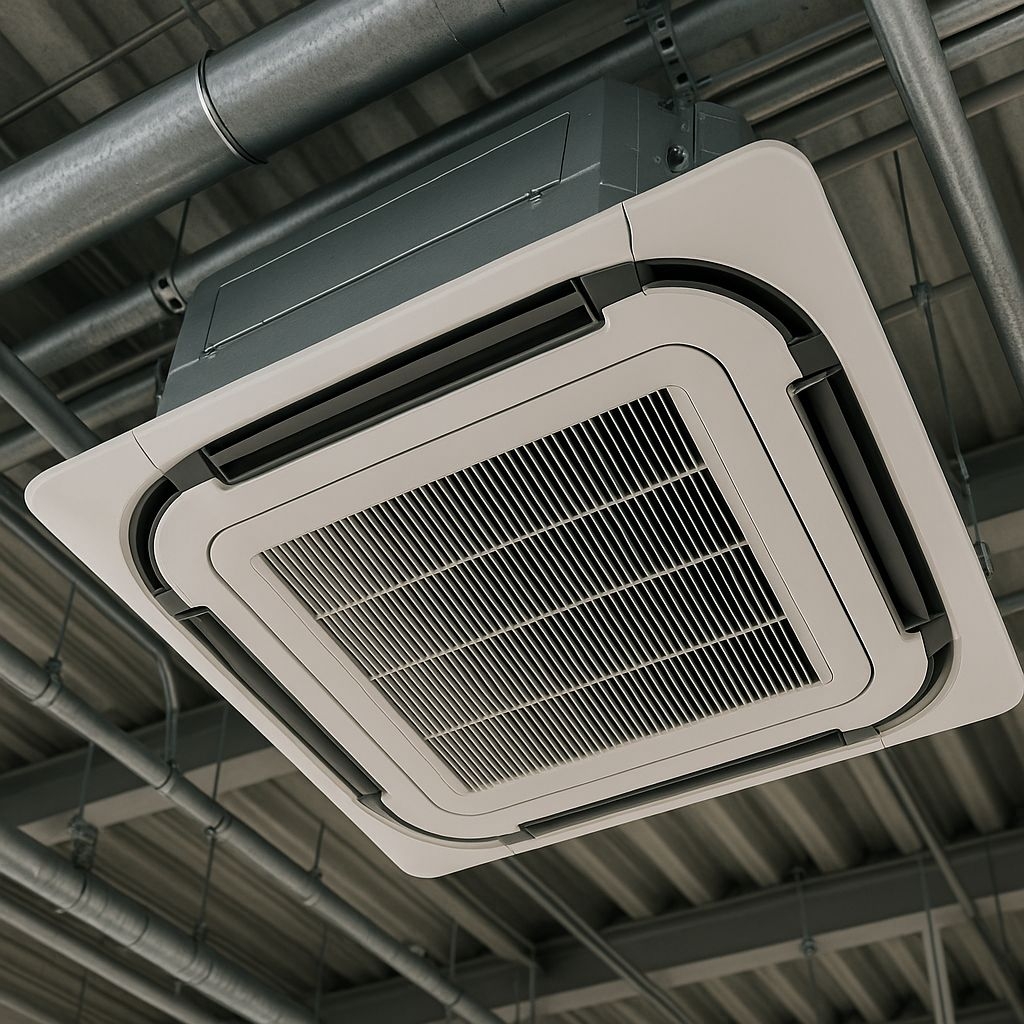

Вид кассетной системы, установленной в потолке производственного помещения.

В итоговом анализе кассетные и потолочные системы подходят для средних объектов (500-3000 м²) с акцентом на равномерность микроклимата, где важна интеграция с существующей архитектурой. Они предпочтительны для отраслей, требующих чистоты, таких как фармацевтика или оптика, но менее эффективны для открытых пространств без потолков по сравнению с канальными вариантами.

Критерий	Кассетные системы	Потолочные системы
Производительность	5-30 кВт, 4-направленный обдув	10-50 кВт, направленный поток
Уровень шума	30-40 дБ	35-45 дБ
Стоимость установки	От 150 000 руб. за единицу	От 200 000 руб. за единицу
Применение	Офисно-производственные зоны	Цеха с оборудованием

Таблица иллюстрирует ключевые различия, помогая в выборе на основе конкретных нужд объекта. Для российских условий рекомендуется проверка на соответствие сейсмостойкости по СП 14.13330.2018 в регионах с повышенной активностью.

Мультисплит- и VRF-системы кондиционирования

Мультисплит-системы подразумевают один внешний блок, обслуживающий несколько внутренних, что позволяет зонировать климат в промышленных комплексах с разными требованиями к температуре. VRF (Variable Refrigerant Flow) — это продвинутый вариант с переменным расходом хладагента, обеспечивающий индивидуальное регулирование для каждого блока. Такие решения востребованы на многосекционных производствах, например, в автомобильных заводах Тольятти или химических предприятиях в Перми, где зоны варьируются от +18°C в офисах до +28°C в цехах.

Ключевые параметры для этих систем включают количество подключаемых блоков (до 64 в VRF-моделях), коэффициент энергоэффективности (EER от 4,0 до 5,5 по стандартам ASHRAE 90.1, адаптированным в РФ), и длину трасс (до 1000 метров для VRF с ветвлением). Они используют экологичные хладагенты вроде R410A или R32, соответствующие Монреальскому протоколу и нормам ТР ТС 010/2011, минимизируя воздействие на озоновый слой.

В техническом исполнении VRF-системы оснащены электронным расширением для точного дозирования хладагента, а мультисплиты — простыми контроллерами для базового зонирования. На российском рынке доминируют японские производители как Daikin или Toshiba, с локальными сборками от Русклимат, сертифицированными по ГОСТ Р 51321.1-2007 для электробезопасности.

• Преимущества VRF: модульность для расширения без полной замены, рекуперация тепла между зонами для экономии до 40% энергии.
• Интеграция: поддержка Io T-протоколов для удаленного управления через приложения, обязательное для умных фабрик по концепции Индустрия 4.0.
• Эксплуатация: ежегодная проверка на утечки хладагента по требованиям ФЗ-7 Об охране окружающей среды.

VRF-системы революционизируют промышленное охлаждение, предлагая гибкость, недоступную традиционным сплитам, в условиях растущих энергозатрат.

Сильные стороны проявляются в масштабируемости: для крупных объектов (свыше 5000 м²) VRF снижает эксплуатационные расходы на 25-35% за счет инверторной технологии, адаптированной к пиковым нагрузкам в летний период. Они устойчивы к перепадам напряжения (от 340 до 415 В), что актуально для регионов с нестабильной сетью, как в Сибири. Слабые стороны — высокая начальная стоимость (от 500 000 руб. за систему) и сложность монтажа трасс, требующая квалифицированных специалистов с допуском по ПБ 10-611-03. В случае поломки одного блока риск каскадного отказа выше, чем в автономных системах.

Согласно аналитике рынка от 2025 года, VRF-системы заняли 30% сегмента промышленного кондиционирования в России, особенно в нефтехимии и металлургии, где они интегрируются с системами вентиляции для поддержания норм по СП 118.13330.2012. Расчет мощности проводится по суммарной нагрузке зон: для примера, на 10 000 м² требуется 200-500 к Вт с учетом коэффициента 1,2 для теплопритоков от оборудования.

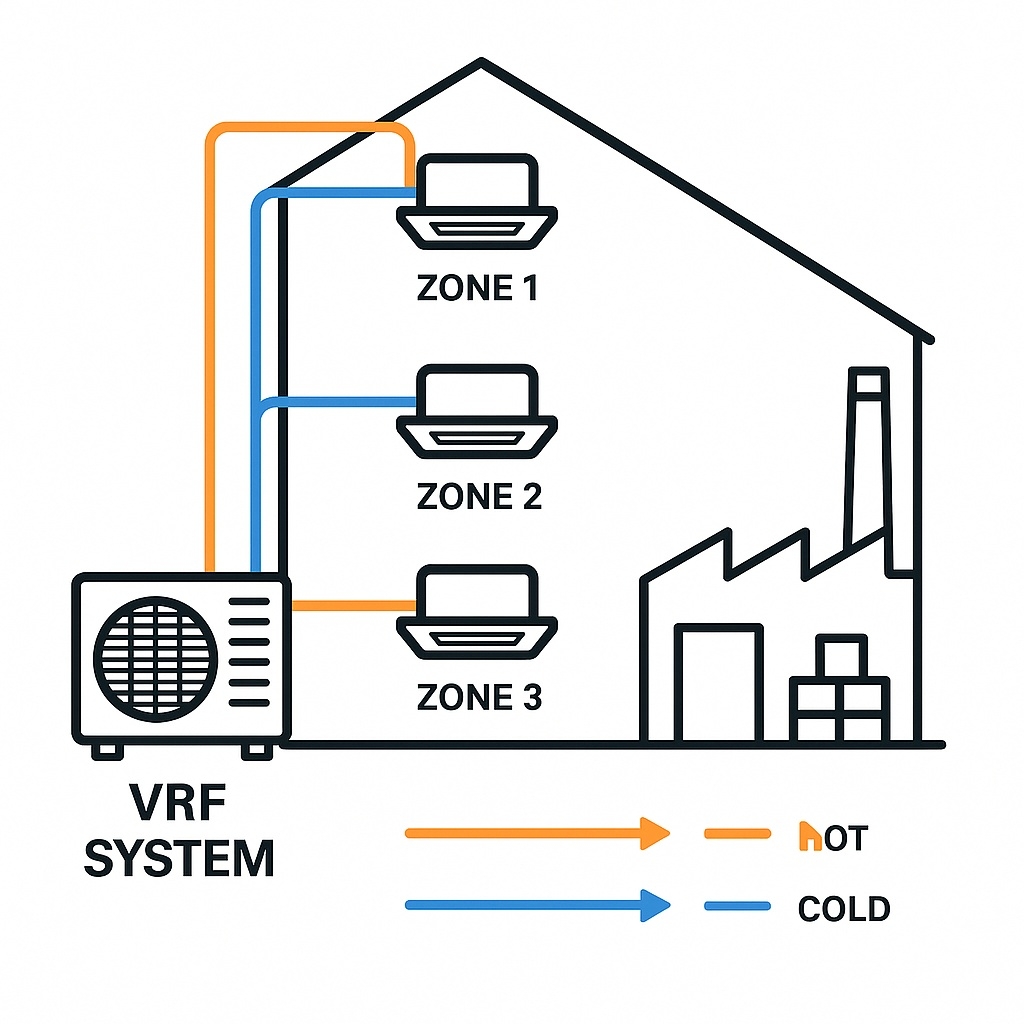

Схематическое изображение VRF-системы с несколькими зонами в производственном здании.

Применение VRF особенно выгодно в смешанных объектах, где сочетаются офисы и цеха, обеспечивая независимый контроль без перекрестных влияний. В сравнении с мультисплитами, VRF предлагает большую дальность и точность, но требует более тщательного проектирования по нормам СНи П 41-01-2003 для систем вентиляции и кондиционирования.

Параметр	Мультисплит-системы	VRF-системы
Количество блоков	До 8 внутренних	До 64 внутренних
Энергоэффективность (COP)	3,5-4,0	4,0-5,5
Длина трассы	До 50 м	До 1000 м
Стоимость (руб./кВт)	20 000-30 000	35 000-50 000
Область применения	Малые и средние объекты	Крупные промышленные комплексы

Эта таблица подчеркивает различия, ориентируя выбор на масштаб и бюджет проекта. Для сейсмоактивных зон, как Камчатка, VRF-модели тестируются на устойчивость до 9 баллов по шкале MSK-64.

Центральные и чиллерные системы кондиционирования

Центральные системы кондиционирования представляют собой комплексные решения с центральным блоком обработки воздуха, подключенным к сети воздуховодов, что позволяет охватывать большие площади промышленных объектов. Чиллерные системы используют водяное охлаждение через чиллеры, где компрессор охлаждает хладагент, передавая холод по трубопроводам к фанкойлам или воздухораспределителям. Эти варианты идеальны для гигантских производств, таких как нефтеперерабатывающие заводы в Татарстане или сталелитейные комбинаты в Магнитогорске, где требуется поддержание стабильного микроклимата на территориях свыше 10 000 м².

Основные характеристики включают мощность от 100 до 2000 к Вт для чиллеров, коэффициент производительности (COP) выше 5,0 по нормам EN 14511, и способность работать при температурах от -20°C до +45°C, адаптированным к российским климатическим зонам по СП 131.13330.2020. Они интегрируют рекуператоры тепла для утилизации отработанного воздуха, снижая энергозатраты и соответствуя требованиям энергоэффективности по ФЗ-261.

Конструктивно центральные системы оснащены AHU (агрегатами обработки воздуха) с многоступенчатой фильтрацией, включая F7-F9 классы для удаления частиц до 1 мкм, а чиллеры — центробежными или винтовыми компрессорами для бесшумной работы. В России популярны модели от Trane или Carrier, с отечественными разработками от Вентс или Климатик, сертифицированными по ТР ТС 016/2011 для безопасности машин и оборудования.

• Преимущества чиллеров: возможность комбинирования с тепловыми насосами для отопления зимой, что актуально в северных регионах.
• Автоматизация: подключение к SCADA-системам для контроля параметров в реальном времени, с оповещениями о сбоях.
• Обслуживание: сезонная чистка теплообменников и проверка на коррозию по рекомендациям производителя, с интервалом 6-12 месяцев.

Центральные и чиллерные системы обеспечивают промышленным объектам надежный климат-контроль на промышленном масштабе, минимизируя простои оборудования.

К сильным сторонам относятся высокая надежность и равномерность распределения: на крупных фабриках они поддерживают отклонения температуры не более 1°C, что критично для процессов вроде литья пластмасс или хранения химикатов. Экономия достигает 30-50% за счет центрального управления, особенно в комбинации с солнечными панелями для частичного питания. Слабые стороны — значительные капитальные вложения (от 5 млн руб. за установку) и зависимость от водоснабжения: в засушливых районах, как в Волгоградской области, требуется дополнительная система охлаждения башен, увеличивая расходы на 20%. Монтаж подразумевает проектирование по нормам СП 60.13330.2020 для систем отопления, вентиляции и кондиционирования.

По прогнозам на 2025 год, чиллерные системы составят 25% рынка крупного промышленного кондиционирования в России, особенно в энергетике и пищевой промышленности, где они интегрируются с системами осушения для влажности 30-50%. Расчет для объекта: общая нагрузка Q = m * c * ΔT + q, где m — масса воздуха, q — скрытая теплота, с коэффициентом запаса 1,3 для пиковых нагрузок от машин.

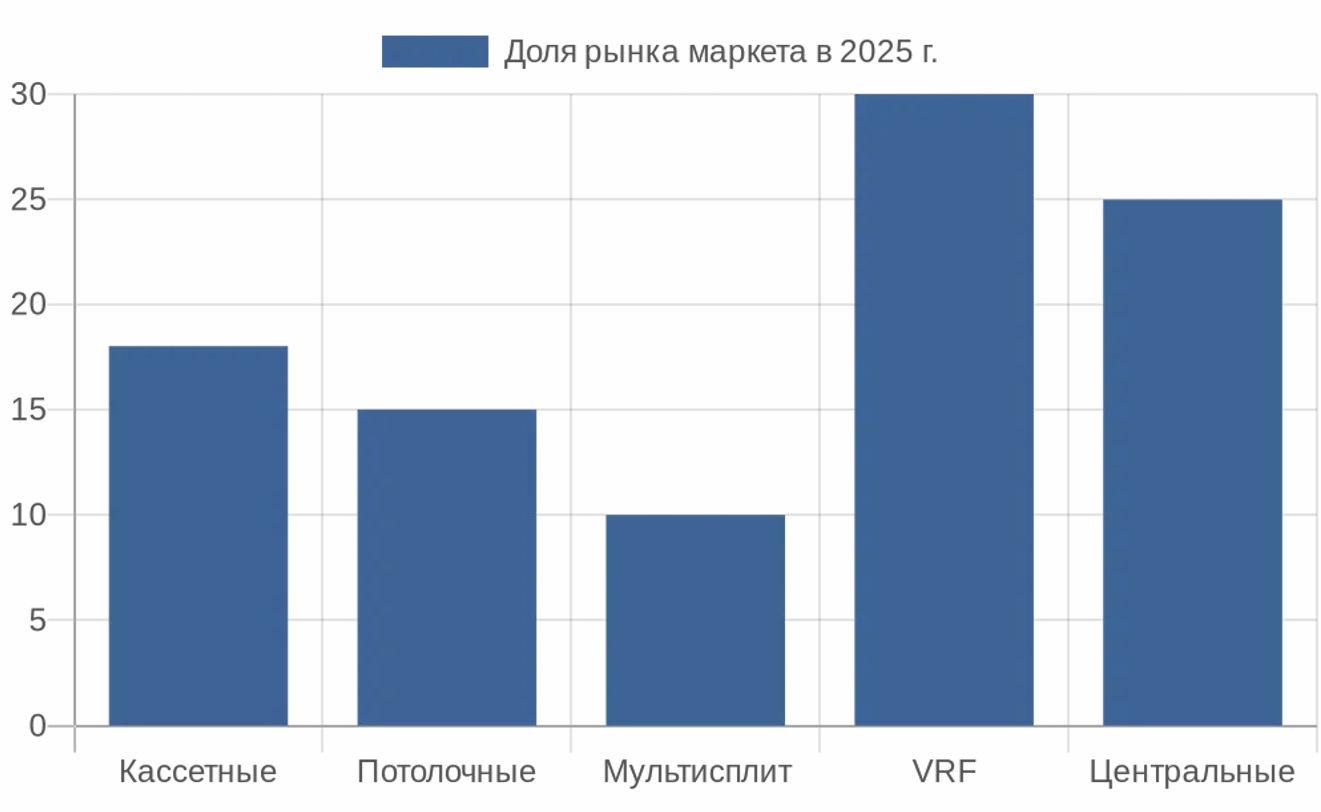

Столбчатая диаграмма, показывающая доли рынка для ключевых типов систем в процентах.

В промышленной практике центральные системы предпочтительны для объектов с постоянной нагрузкой, где чиллеры сочетаются с AHU для полной обработки воздуха, включая увлажнение по нормам ГОСТ 12.1.005-88. Они обеспечивают интеграцию с системами пожаротушения, автоматически переключаясь в режим дымоудаления по требованиям СП 7.13130.2013.

Характеристика	Центральные системы	Чиллерные системы
Мощность	50-1000 кВт	100-2000 кВт
COP	4,0-5,5	5,0-6,5
Площадь покрытия	До 5000 м²	Свыше 10 000 м²
Стоимость (руб./кВт)	15 000-25 000	25 000-40 000
Специфика	Воздушные воздуховоды	Водяные контуры

Таблица помогает сравнить варианты для стратегического планирования, учитывая локальные условия, такие как наличие водных ресурсов или ограничения по пространству для воздуховодов.

Часто задаваемые вопросы

Какие факторы влияют на выбор системы кондиционирования для промышленного объекта?

Выбор системы зависит от нескольких ключевых факторов, включая площадь помещения, тип производства, климатические условия региона и бюджет. Для объектов с высокой влажностью, как в химической промышленности, предпочтительны чиллерные системы с осушением. В северных районах России акцент на энергоэффективность и устойчивость к низким температурам. Кроме того, учитывается интеграция с существующими инженерными сетями: если есть подвесные потолки, подойдут кассетные варианты. Рекомендуется предварительный расчет тепловой нагрузки по формулам СП 60.13330.2020, чтобы избежать перерасхода энергии. В итоге, консультация с инженером позволяет оптимизировать затраты на 15-20%.

Как обеспечить энергоэффективность промышленных систем кондиционирования?

Энергоэффективность достигается за счет использования инверторных компрессоров, рекуператоров тепла и автоматизированного управления. В VRF-системах переменный расход хладагента снижает потребление на 30-40%. Важно выбирать модели с классом A++ по европейским стандартам, адаптированным в России. Регулярное обслуживание, включая чистку фильтров каждые 3 месяца, предотвращает падение КПД. Для крупных объектов интегрируйте датчики CO2 и температуры для динамической регулировки. По данным 2025 года, такие меры позволяют сократить счета за электричество на 25% в соответствии с ФЗ-261.

• Установка термостатов с зональным контролем.
• Использование экологичных хладагентов R32.
• Мониторинг через BMS для выявления утечек.

Какие нормативы регулируют установку кондиционирования на промышленных предприятиях России?

Установка регулируется СП 60.13330.2020. Отопление, вентиляция и кондиционирование воздуха, ГОСТ Р 52575-2006 для чистоты воздуха и ФЗ-261 по энергоэффективности. Для промышленных зон обязательны Сан Пи Н 2.2.4.3359-16 по микроклимату и СП 118.13330.2012 для общественных зданий с производственными функциями. В сейсмоактивных районах применяется СП 14.13330.2018. Сертификация по ТР ТС 010/2011 обеспечивает безопасность. Проект должен проходить экспертизу в Ростехнадзоре для объектов повышенной опасности, что гарантирует соответствие и минимизирует риски штрафов.

Сколько стоит обслуживание систем кондиционирования в промышленности?

Стоимость обслуживания варьируется от 50 000 до 500 000 руб. в год в зависимости от типа системы и масштаба. Для сплит-систем базовое ТО (чистка, заправка) обойдется в 10 000-20 000 руб. ежегодно, а для VRF или чиллеров — 100 000-300 000 руб. с учетом диагностики компрессоров. В 2025 году цены выросли на 10% из-за инфляции, но контракты с сервисными центрами снижают затраты на 15%. Рекомендуется плановое обслуживание дважды в год: весной для подготовки к лету и осенью для проверки на зимний режим. Это продлевает срок службы на 5-7 лет.

Тип системы	Годовая стоимость ТО (руб.)
Кассетные	50 000-100 000
VRF	150 000-300 000
Чиллерные	200 000-500 000

Как адаптировать системы кондиционирования к суровому российскому климату?

Адаптация включает выбор моделей с расширенным диапазоном температур (от -25°C до +50°C) и защитой от обледенения. В сибирских регионах используются системы с антифризом в чиллерах или электрическим подогревом внешних блоков. Для южных районов акцент на защиту от пыли и коррозии с помощью специальных покрытий. Интеграция с системами обогрева позволяет переключаться в зимний режим по СП 131.13330.2020. В 2025 году популярны гибридные решения с тепловыми насосами, снижающие энергопотребление на 20% в переходные периоды. Тестирование на соответствие ГОСТ Р 53325-2012 обеспечивает надежность в экстремальных условиях.

1. Установка шумозащитных экранов для ветреных зон.
2. Использование датчиков влажности для предотвращения конденсата.
3. Регулярный аудит на соответствие локальным нормам.

Какие инновации ожидаются в промышленном кондиционировании к 2030 году?

К 2030 году прогнозируется рост ИИ-управления для предиктивного обслуживания, снижающего простои на 40%. Экологичные хладагенты без фтора, как CO2, станут стандартом по Монреальскому протоколу. Модульные системы с солнечной интеграцией позволят автономность для удаленных объектов. В России акцент на цифровизацию по программе Цифровая экономика, с Io T-мониторингом в реальном времени. Ожидается снижение энергозатрат на 50% за счет нанотехнологий в теплообменниках. Такие инновации сделают системы более устойчивыми, особенно для зеленых производств в соответствии с национальными проектами.

Итоговое слово

В статье рассмотрены ключевые типы промышленных систем кондиционирования — от кассетных и проточных до мультисплит, VRF, центральных и чиллерных, с акцентом на их характеристики, преимущества, слабые стороны и соответствие российским нормативам. Эти решения обеспечивают оптимальный микроклимат на производствах, минимизируя энергозатраты и повышая надежность в различных климатических зонах. Анализ рынка 2025 года подчеркивает рост энергоэффективных технологий, интегрируемых с автоматизацией для устойчивого развития.

Для успешного внедрения рекомендуется начинать с точного расчета тепловой нагрузки по СП 60.13330.2020, выбирать системы с высоким COP и экологичными хладагентами, а также планировать регулярное обслуживание для продления срока службы. Обратитесь к сертифицированным специалистам для проектирования, чтобы избежать перерасходов и обеспечить безопасность по ТР ТС 010/2011.

Не откладывайте модернизацию климат-контроля на производстве — инвестируйте в подходящую систему сегодня, чтобы повысить эффективность, снизить затраты и соответствовать современным стандартам. Свяжитесь с экспертами для консультации и начните путь к комфортному и продуктивному рабочему пространству уже сейчас!
