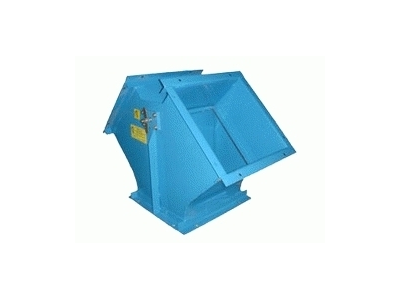

Клапаны перекидные взрывозащищенные прямоугольного сечения Феррум 5.904-58

Где купить

Конструкция клапана состоит из корпуса, в подшипниках которого на полуосях установлено полотно. Ось вращения полотна смещена относительно оси симметрии, благодаря чему при воздействии воздушного потока возникает момент, поворачивающий полотно и устанавливающий клапан в открытое положение.
При прекращении движения воздуха в сети рабочего вентилятора и после включения резервного полотно под воздействием воздушного потока поворачивается, тем самым открывая сеть резервного вентилятора.
Указатель, расположенный на торце оси полотна (за пределом корпуса), показывает, какой канал в настоящий момент открыт.

Технические характеристики

Инерционность срабатывания с электромех-м приводом не более	20
Средний срок службы клапана	6 лет
Номинальное напряжение	24/220 В
степень защиты корпуса электропривода	54 IP
Предел огнестойкости	90 Е
Скорость перемещения воздушной среды	6-20 м/с
Потребляемая мощность с электромагнита	121 Вт
Инерционность срабатывания с электромагнитным приводом не более	20
Рабочее давление, не более	1500 Па
иннерционность срабатывания секунд, не более	20
Подходит	для кафе/ресторана, для магазина, для здания/гостиницы, для общественных / промышленных помещений, для точного климата,

Технологии

• Взрывозащита клапана
  Взрывозащита клапанаДля обеспечения взрывозащиты клапана детали, которые в процессе работы клапана соприкасаются между собой, выполнены из пары металлов - латунь-сталь.
• Назначение (клапаны взрывозащищенные)
  Назначение (клапаны взрывозащищенные)Клапаны взрывозащищенные допускаются для применения в вентиляционных системах взрывоопасных производств, перемещающих взрывоопасные газо-паровоздушные смеси всех категорий и групп по классификации ГОСТ 12.1.011 и могут устанавливаться во взрывоопасных зонах помещений классов В-1, В-1а, В-1б по классификации ПУЭ в соответствии с требованиями СНиП 2.04.05-91.
• Условия эксплуатации (клапаны)
  Условия эксплуатации (клапаны) Клапаны огнезадерживающие допускаются к эксплуатации при температуре окружающего воздуха от -30°С до +50°С при отсутствии воздействия атмосферных осадков и возможности конденсации влаги на подвижных частях клапана и среднегодовой относительной влажности 75% при 27°С (верхнее значение относительной влажности 98% при 35°С). Исключается совместное нахождение с химически активными веществами. Клапаны А3Е-МФ 086-4,0  для установки в горизонтальных воздуховодах и клапаны А3Е-МФ 087-4,0 для установки в  вертикальных воздуховодах – взаимозаменяемы, т.к. конструктивно не отличаются друг от друга. Гарантия 18 месяцев

Документы

• Расширенные тех. хар-ки PDF, 0.53 Mb Скачать
