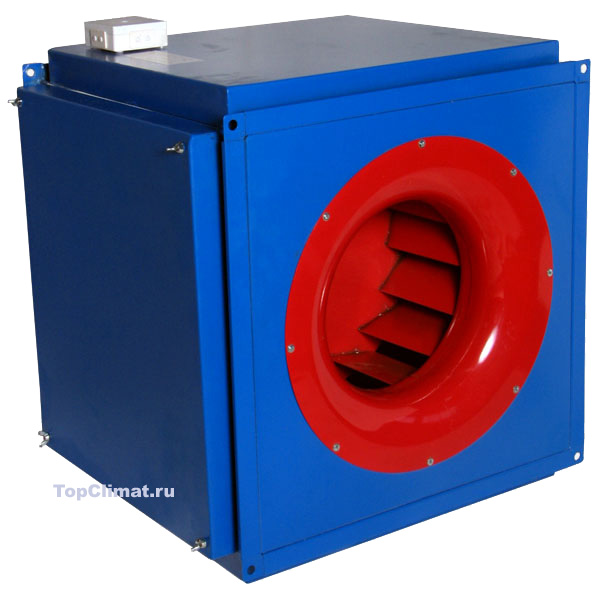

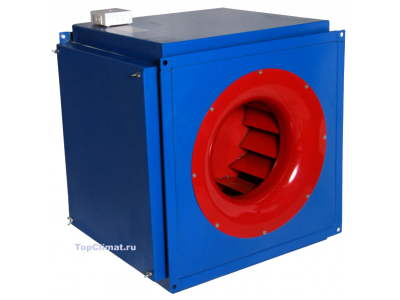

Вентиляторы квадратные канальные радиальные Инновент УНИВЕНТ-В

Где купить

Назначение

Высокоэффективные канальные вентиляторы типа УНИВЕНТ предназначены для использования в приточных и вытяжных вентиляционных системах общего назначения, в промышленности и гражданском строительстве.

Канальные вентиляторы УНИВЕНТ могут в значительной степени использоваться для замены радиальных вентиляторов в спиральном корпусе серии ВР86-77, ВР80-70 и их предшественников В-Ц4-70, В-Ц4-75 и ВР80-75.

Сравнивая вентиляторы, можно отметить следующее:

• Канальные вентиляторы очень просто и удобно монтировать в систему воздуховодов, поскольку не требуется менять направление воздуховода и ставить на выходе диффузор-переходник, как в случае с вентиляторами со спиральным корпусом;
• Не требуется делать специальное монтажное основание для установки вентилятора, как в случае вентилятора со спиральным корпусом;
• Вентилятор занимает меньше места;
• Двигатель располагается внутри корпуса и лучше охлаждается, а шум двигателя меньше передается наружу;
• Более дешево и просто решаются вопросы снижения шума;
• Канальные вентиляторы серии УНИВЕНТ позволяют без изменения габаритов управлять их аэродинамическими характеристиками в достаточно широких пределах: без принципиальных конструктивных изменений можно сжимать аэродинамическую характеристику в сторону меньших расходов (до 50%), повышать давление вентилятора (на 20-30%). Имеется также еще некоторый запас расширения области расходов. Таким образом, можно оптимально удовлетворять требования заказчиков.

Общие сведения

• Вентилятор выполнен по прямоточной схеме, имеет запатентованное радиальное рабочее колесо и специальный входной коллектор, корпус квадратного поперечного сечения, стандартный асинхронный электродвигатель серии АИР.
• Исполнение корпуса: исполнение 01 - металлический окрашенный корпус, исполнение 02- металлический окрашенный корпус со встроенной системой шумопоглощения и теплоизоляции.
• Вентиляторы с установочной мощностью менее 0.55 кВт могут комплектоваться двигателями как на напряжение 220В и однофазный ток, так и на напряжение 380 В и трехфазный ток, а большей мощности – на напряжение 380 В и трехфазный ток. Взрывозащищенные вентиляторы комплектуются электродвигателями только на 380В и трехфазный ток.
• Доступ к двигателю и рабочему колесу осуществляется через съемную крышку.

Варианты изготовления

ТУ-4861-003-52770486-04

• Взрывозащищенный вентилятор из разнородных металлов

Условия эксплуатации

• Вентиляторы предназначены для перемещения невзрывоопасных газовоздушных смесей с температурой не выше 40^oС, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше аггресивности воздуха.
• Допустимое содержание пыли и других твердых примесей в перемещаемых средах - не более 100 мг/м³. Наличие липких, волокнистых и абразивных веществ не допускается.
• Вентиляторы предназначены для эксплуатации в макроклиматических районах с умеренным (У) и тропическим (Т) климатом 2-й категории размещения по ГОСТ 15150-69. Температура окружающей среды от - 40^oС до + 40^oС (+ 45^oС для тропического исполнения).

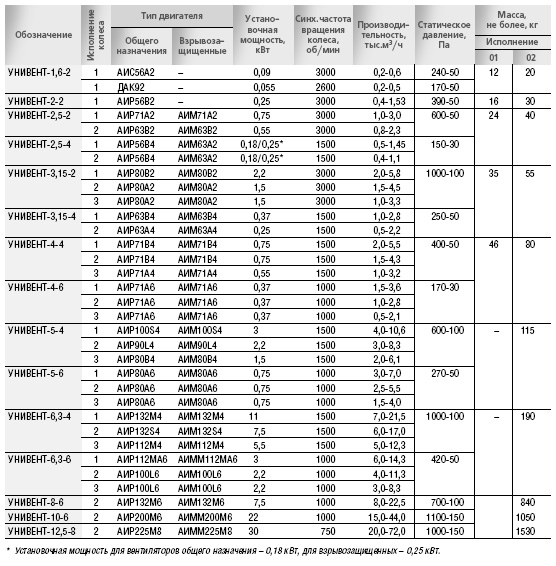

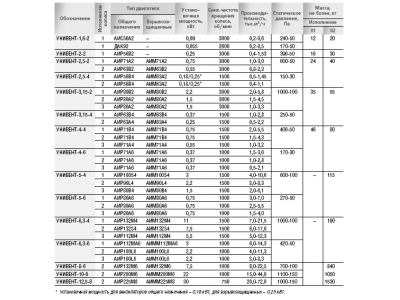

Технические характеристики

Технологии

• Встроенная система теплоизоляции
• Встроенная система шумопоглощения, значительно снижающая уровень шума
• Улучшенные эргономические параметры
• Широкие зоны работы каждого вентилятора: до 6 характеристик

Документы

• Расширенные тех. хар-ки PDF, 1.27 Mb Скачать
