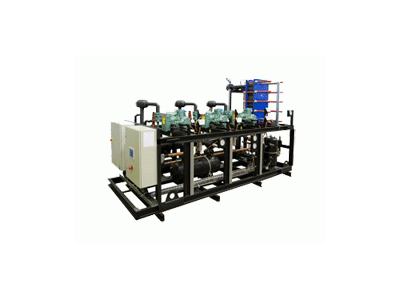

Холодильные агрегаты Остров ABV-M бессальниковый (полугерметичный) винтовой компрессор/конденсатор водяного охлаждения)однокомпрессорн

Где купить

Агрегаты применяются в составе холодильных систем для технологических процессов и кондиционирования на промышленных предприятиях, оснащения складов хранения и морозильных камер, изготовления продуктов питания и в торговых организациях.

Технические характеристики

Технологии

• Бессальниковый (полугерметичный) винтовой компрессор Bitzer
  Бессальниковый (полугерметичный) винтовой компрессор BitzerКомпрессор: бессальниковый (полугерметичный) винтовой компрессор Bitzerоснащен устройством защиты электродвигателя, контролирующим температуру обмоток, направление вращения, а также симметрию и пропадание фазы, задержку повторного пуска для предотвращения работы короткими циклами. Компрессор также оснащен датчиком для защиты от повышенной температуры нагнетания, встроенным перепускным клапаном, встроенным обратным клапаном, двумя электромагнитными клапанами для регулировки производительности и разгрузки старта, запорными вентилями на всасывании и нагнетании, трубопроводом подачи масла, включающим в себя электронное реле протока масла, фильтр тонкой очистки масла, смотровое стекло, электромагнитный клапан и запорный вентиль.
• Конденсатор водяного охлаждения
  Конденсатор водяного охлаждения

  Конденсатор водяного охлаждения охлаждается водой или низкозамерзающей жидкостью. Конструктивное исполнение конденсатора - пластинчатый или кожухотрубный.

• Линия всасывания
  Линия всасыванияОпция Y1: теплоизолированный трубопровод, фильтр-очиститель.
• Линия жидкого хладагента
  Линия жидкого хладагентаОпция Н1: трубопровод, фильтр-осушитель, смотровое стекло, запорный вентиль.
• Линия нагнетания: трубопровод, обратный клапан, регулятор давления в маслоотделителе
• Маслоохладитель водяного охлаждения
  Маслоохладитель водяного охлаждения

  Маслоохладитель водяного охлаждения: пластинчатый медно-паяный теплообменник.

• Отделение жидкого хладагента на линии всасывания
  Отделение жидкого хладагента на линии всасыванияОпция А1: теплоизолированный отделитель жидкости.

• Переохлаждение жидкого хладагента (экономайзер)
  Переохлаждение жидкого хладагента (экономайзер)Опция E1: пластинчатый медно-паянный теплообменник, терморегулирующий вентель, электромагнитный клапан, смотровое стекло, фильтр на входе в порт экономайзера, реле давления, теплоизоляция.
• Рама
  РамаРама является несущим и опорным элементом конструкции агрегата. Изготовлена из стального профиля, обладает достаточной жесткостью, окрашена высококачественной противокоррозионной композицией, устойчивой к климатическим факторам внешней среды. Обеспечивает возможность крепления агрегата к фундаменту и удобный доступ для технического обслуживания.
• Ресивер хладагента
  Ресивер хладагентаРесивер хладагента соответствует требованиям ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» и ПБ 03-584-03 «Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных». Оснащен запорным вентилем на выходе.
• Система отделения и возврата масла
  Система отделения и возврата масла

  Система отделения и возврата масла:

  отделитель масла, нагреватель отделителя масла, термостат, датчик уровня, смотровое стекло, предохранительный клапан. На трубопроводе масла установлены обратный клапан, дифференциальный клапан давления, трехходовой вентиль перепуска масла.

• Система управления
  Система управления

  Система управления: обеспечивает функции управления, автоматической защиты и коммутации силовых цепей агрегата.

  Состав системы:
  Реле низкого и высокого давления для защиты компрессора;
  Манометры высокого и низкого давления, заполненные глицерином;
  Датчики высокого и низкого давления;
  Датчик температуры на нагнетании;
  Пылевлагозащищенный шкаф управления и электропитания агрегата, полностью скоммутированный с элементами агрегата (класс защиты по ГОСТ 14254 - IP54).
  Корпус шкафа управления изготовлен из металла, окрашенного порошковой эмалью.

• Состав агрегата
  Состав агрегата

  Агрегат представляет собой изделие полной заводской готовности, смонтированное на единой раме. Все составные части контура хладагента соединены трубопроводами. Контур испытан на прочность и герметичность. При поставке контур хладагента агрегата заполнен азотом особой чистоты до избыточного давления консервации, все отверстия заглушены. Электрическая часть агрегата собрана и испытана.
  Агрегаты сертифицированы на соответствие требованиям национальных стандартов РФ и маркируются знаком соответствия.
  На объекте эксплуатации необходимо соединить агрегат с контуром холодильной системы и подключить к электрической сети.

• Состав системы
  Состав системы

  - Реле низкого и высокого давления для защиты компрессора от недопустимо низкого давления всасывания и системы в целом от недопустимо высокого давления нагнетания;

  - Датчик температуры на выходе из испарителя для защиты от замерзания;

  - Датчик температуры на входе хладоносителя в испаритель;

  - Пылевлагозащищенный шкаф управления и электропитания установки полностью скоммутированный с элементами системы (класс защиты по ГОСТ 14254 - IP54). Корпус шкафа управления изготовлен из металла, окрашенного порошковой эмалью, устойчивой к неблагоприятным условиям окружающей среды.

• Функциональные возможности системы управления
  Функциональные возможности системы управленияУправление
  -Поддержание заданного давления всасывания (пуск, останов, регулирование производительности компрессора);
  -Поддержание заданного давления конденсации (выдача управляющего сигнала для устройства управления работой вентиляторов конденсатора);
  -Поддержание заданной температуры на нагнетании (выдача управляющего сигнала для устройства управления работой вентиляторов маслоохладителя);
  -Управление временными задержками пуска и останова компрессора;
  -Управление работой экономайзера (при наличии опции Е);
  -Управление нагревателем отделителя масла.
