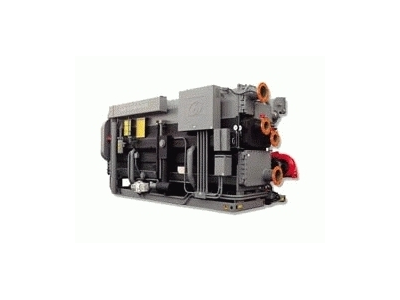

Абсорбционная Холодильная Машина Broad Air Conditioning BH 15-2000

Где купить

Источник теплоты: 140-200 горячая вода;
Холодопроизводительность: 174~23260 кВт

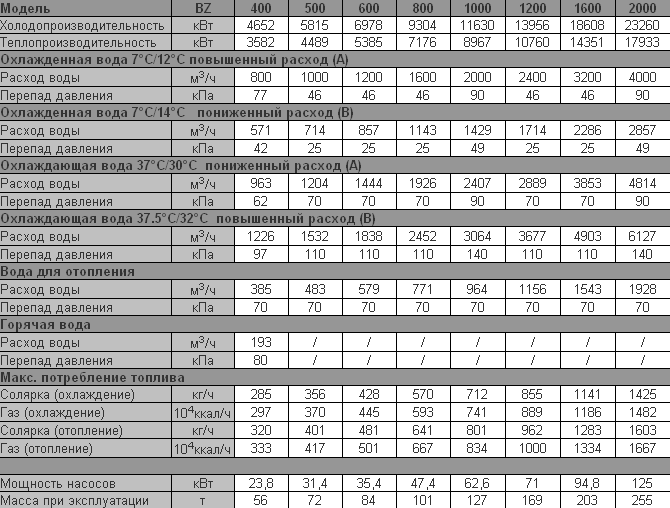

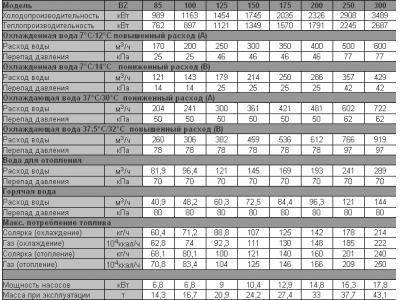

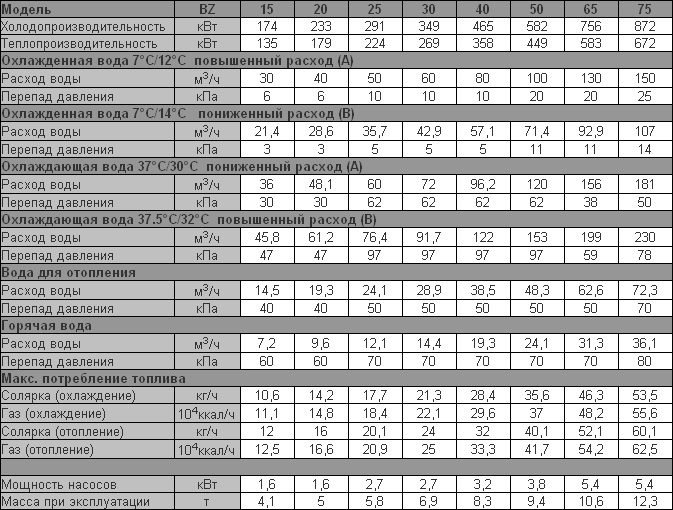

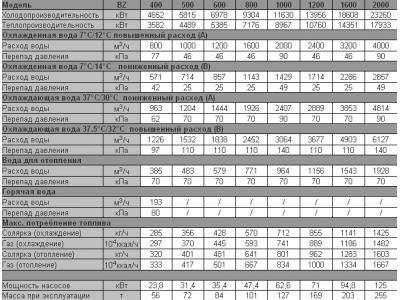

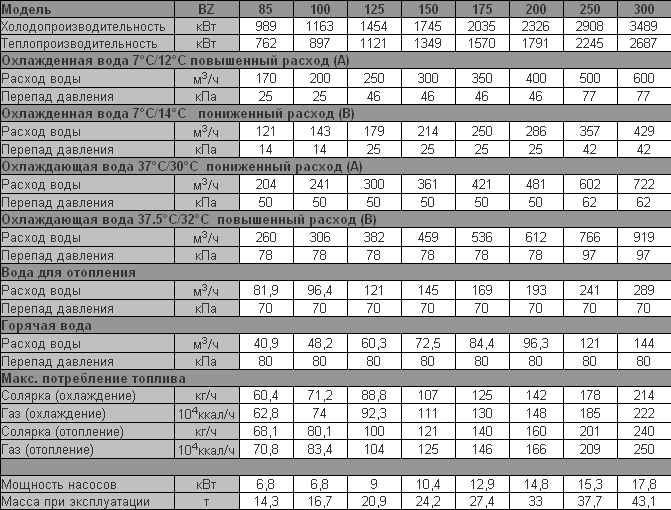

Технические характеристики

Технологии

• Источник питания - Горячая вода
• Принцип действия
  Принцип действияКогда жидкость испаряется, она поглощает тепло от всего, что ее окружает. Например, разотрите каплю спирта на руке, и Вы почувствуете прохладу, потому что спирт поглощает тепло от вашей руки. Испарение – это основная теория при проектировании оборудования для охлаждения.

  Вода испаряется при 100°С при нормальном давлении (760 мм.рт.ст), но может испаряться и при очень низких температурах, при условии вакуума. При создании давления 6 мм.рт.ст в сосуде вода может испарятся даже при 4°С. Пары воды затем попадают из испарителя в абсорбер, где раствор бромистого лития (очень сильный абсорбент воды) непрерывно поглощает пар и поддерживает условия низкого давления в блоке испаритель-абсорбер.

  Все абсорбционные холодильные машины проектируются, основываясь на том, что вода уносит тепло от воздуха системы кондиционирования, так как испарение происходит при условиях вакуума. Раствор LiBr поглощает пар (переносящий тепло охлаждающей воды), превращаясь в разбавленный раствор, который откачивается генератор, где выпаривается, нагреваясь от горячего пара, воды, выхлопных газов и т.п. Концентрированный раствор LiBr возвращается в абсорбер, а водяной пар направляется в конденсатор, чтобы процесс повторился.

  В охлаждающем цикле Broad использует параллельные потоки. Преимущества в этом следующие:

  • Объем раствора на 50% меньше в ГВД, запуск машины на 50% быстрее, что сохраняет энергию; когда машина загружена не полностью, температура в ГВД легко возрастает, что позволяет снизить расход топлива на 20% и более.
  • Раствор в ГВД может быть крепче, если давление в ГВД высокое, раствор не подвергнется быстрой кристаллизации, таким образом, холодопроизводительность будет более высокой. Параллельные потоки могут превзойти аномальные условия, такие как высокая температура охлаждающей воды или накипь на медных трубах в абсорбере.
  • Нет необходимости использовать крепкий раствор в ГНД, чтобы избежать кристаллизации. Только в таком случае будет использоваться пластинчатый теплообменник.



  • 1.Генератор высокого давления ГВД
  • 2.Генератор низкого давления ГНД
  • 3.Конденсатор
  • 4.Испаритель
  • 5.Абсорбер
  • 6.Низкотемпературный теплообменник
  • 7.Высокотемпературный теплообменник
  • 8.Теплообменник конденсированной воды
  • 9.Насос раствора
  • 10.Насос холодильного агента
