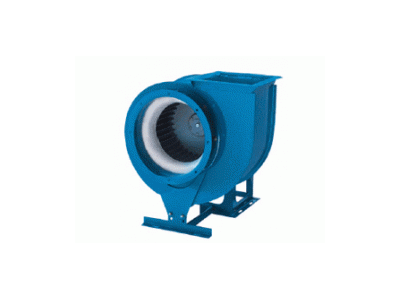

Вентиляторы радиальные Тепломаш ВЦ 14-46

Где купить

Отправить запрос

Цена: по запросу

Пальмира инжиниринг +7 (812) 320-88-82 На рынке с 2002 года

Предназначены для:
- системы кондиционирования воздуха
- системы вентиляции производственных, общественных и жилых зданий
- технологические установки различного назначения:
перемещение воздуха или невзрывоопасных газопаровоздушных сред с температурой не выше 80° С, не вызывающих ускоренной коррозии стали(не более 0,1 мм/год), с содержанием пыли и других твердых примесей не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов.

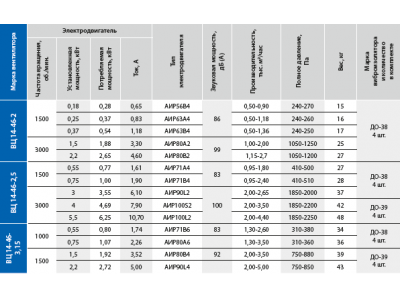

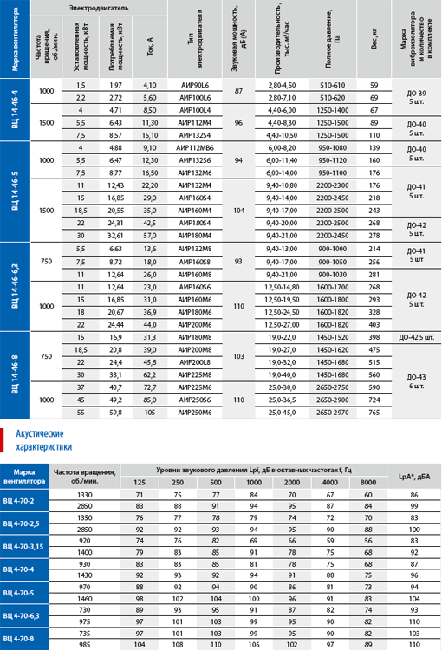

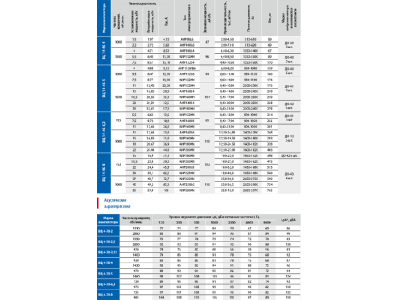

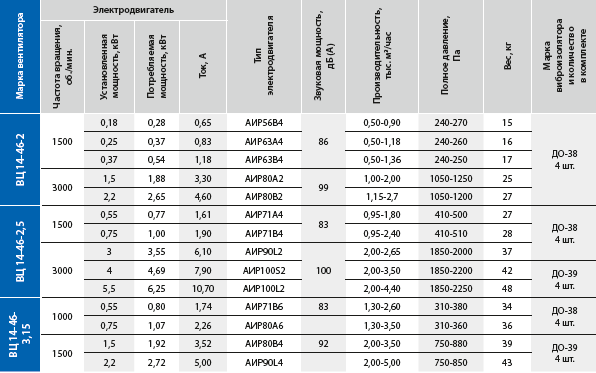

Технические характеристики

Технологии

• Варианты изготовления
  Варианты изготовления1. общего назначения – из углеродистой стали с покраской высококачественным полимерным покрытием
  2. коррозионностойкие – из нержавеющей стали 12Х18Н10Т
• Вперед загнутые лопатки
• Дополнительная информация
  Дополнительная информацияВентиляторы ВЦ 14-46, имеющие рабочие колеса с загнутыми вперед лопатками, обладают рядом особенностей, которые необходимо учитывать при подборе и эксплуатации вентиляторов:
  1) В отличие от колес с загнутыми назад лопатками (ВЦ 4-70), вентиляторы ВЦ 14-46 имеют в рабочей зоне возрастающую характеристику: полное давление вентилятора растет вместе с производительностью. В связи с этим отношение
  максимальной потребляемой мощности к минимальной (Q=0) достигает 8,5.
  Для повышения экономичности работы вентилятора и рационального снижения его стоимости весь рабочий диапазон характеристики разбит на участки по потребляемой мощности. Каждый участок обслуживается
  электродвигателем, подбираемым по условиям работы на правой границе участка. Мощность двигателя выбирается с запасом на пусковые токи и отрицательную температуру всасываемого воздуха (до - 40° C). Через эти точки на характеристике вентилятора проведена система ниспадающих кривых, помеченных мощностью электродвигателя.
  Эти кривые ошибочно называют кривыми мощности (кривыми равной мощности).
  На самом деле, это кривые полного давления, которое имел бы этот вентилятор, если бы он работал с переменной частотой вращения, но при постоянной мощности: в области выше характеристики вентилятора – с частотой выше номинальной, под характеристикой – с пониженной частотой.
  2) При выборе номера вентилятора и мощности электродвигателя необходимо иметь безошибочно рассчитанную характеристику сети. Если ошибка в расчете будет сделана в сторону завышения потерь давления в сети, а реальные
  потери окажутся меньше, рабочая точка перейдет по характеристике вентилятора вправо в область более высокой потребляемой мощности. Установленный электродвигатель будет работать с перегрузкой и может выйти из строя.
  3) По этой же причине никогда нельзя включать вентиляторы ВЦ 14-46 без сети (с открытыми всасывающим и нагнетательным окнами). Выход из строя двигателя гарантирован.
  4) Сеть частотных кривых с постоянной мощностью позволяет ориентироваться проектантам при использовании частотного регулирования вентилятора.
• Исполнение 1 (колесо крепится непосредственно на электродвигателе)
• Количество лопаток – 32
• Корпус спиральный поворотный
• Направление вращения – правое и левое
• Одностороннего всасывания
• Сертификат соответствия ВЦ 14-46
  Сертификат соответствия ВЦ 14-46№ РОСС RU.ME05.B08862 от 08.04.2009 г. Сертификат выдан органом по сертификации электрических машин, трансформаторов, электрооборудования и приборов (АНО «НТЦ» ОС ЭЛМАТЭП»).
• Среднего давления
• Условия эксплуатации
  Условия эксплуатацииКлиматическое исполнение вентиляторов У2 по ГОСТ 15150-90 (температура окружающей среды от -40° С до 40° С).

Документы

• Расширенные тех. хар-ки PDF, 1.84 Mb Скачать

Дополнительная информация

• Что такое центробежный (радиальный) вентилятор
