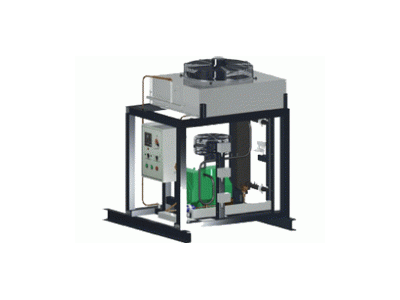

Чиллеры Остров CKE-L конденсатор воздушного охлаждения/бессальниковый (полугерметичный) поршневой компрессор

Где купить

Установки охлаждения жидкости применяются для охлаждения хладоносителей: воды и растворов гликоля, а также других жидкостей, не вызывающих коррозию медных сплавов.

Технические характеристики

Технологии

• Бессальниковый (полугерметичный) поршневой компрессор Bitzer
  Бессальниковый (полугерметичный) поршневой компрессор BitzerКомпрессор: бессальниковый (полугерметичный) поршневой компрессор Bitzer в общем корпусе с электродвигателем, заправлен холодильным маслом, уровень которого контролируется через смотровое стекло. В корпус установлены штуцер заправки и пробка слива масла. Картер компрессора оснащен нагревателем масла, электродвигатель – реле защиты от перегрева обмоток. Начиная с модели 4J13(Y) в компрессор встроен маслонасос, к которому подключено реле давления масла. Компрессор комплектуется запорными вентилями и реле давления на линиях всасывания и нагнетания хладагента.
• Жидкостной трубопровод
  Жидкостной трубопроводЖидкостной трубопровод, включающий фильтр-осушитель, смотровое стекло с индикатором влажности, соединительные трубопроводы, запорный вентиль, терморегулирующий вентиль, электромагнитный клапан.
• Конденсатор воздушного охлаждения с осевыми вентиляторами
  Конденсатор воздушного охлаждения с осевыми вентиляторамиКонденсатор воздушного охлаждения с осевыми вентиляторами. Теплообменная батарея представляет собой высокоэффективный труб-чато-ребристый теплообменник с алюминиевыми ребрами и медными трубками с оребрённой внутренней поверхностью. Высокоэффективные осевые вентиляторы 0 500 мм с низким энергопотреблением (напряжение питания вентиляторов 1ф-220В-50Гц). Корпус конденсатора изготовлен из оцинкованной стали и покрыт эмалью, устойчивой к неблагоприятным условиям окружающей среды;
• Система управления
  Система управления

  Система управления: обеспечивает функции управления, автоматической защиты и коммутации силовых цепей агрегата.

  Состав системы:
  Реле низкого и высокого давления для защиты компрессора;
  Манометры высокого и низкого давления, заполненные глицерином;
  Датчики высокого и низкого давления;
  Датчик температуры на нагнетании;
  Пылевлагозащищенный шкаф управления и электропитания агрегата, полностью скоммутированный с элементами агрегата (класс защиты по ГОСТ 14254 - IP54).
  Корпус шкафа управления изготовлен из металла, окрашенного порошковой эмалью.

• Состав системы
  Состав системы

  - Реле низкого и высокого давления для защиты компрессора от недопустимо низкого давления всасывания и системы в целом от недопустимо высокого давления нагнетания;

  - Датчик температуры на выходе из испарителя для защиты от замерзания;

  - Датчик температуры на входе хладоносителя в испаритель;

  - Пылевлагозащищенный шкаф управления и электропитания установки полностью скоммутированный с элементами системы (класс защиты по ГОСТ 14254 - IP54). Корпус шкафа управления изготовлен из металла, окрашенного порошковой эмалью, устойчивой к неблагоприятным условиям окружающей среды.

• Состав установки
  Состав установкиУстановки охлаждения жидкости представляют собой изделия полной заводской готовности, смонтированные на единой раме. Заводская готовность предусматривает коммутацию кабелями шкафов управления с электрическими элементами установок. Для ввода в эксплуатацию требуются подключение трубопроводов хладоносителя к испарителям, электрических кабелей к шкафу управления от распределительного устройства, а также заправка хладагентом.
• Теплоизолированный трубопровод всасывания
• Трубопровод нагнетания
• Трубопроводы контура оснащены сервисными штуцерами
• Функциональные возможности CKE-H/CKE-M/CKE-L
  Функциональные возможности CKE-H/CKE-M/CKE-L

  - Управление работой компрессора (пуск, останов, регулировка производительности, задержка пуска), вентиляторами конденсатора, картер-ным подогревателем, подогревателем маслоотделителя (если установлена опция М);

  - Защита электродвигателя компрессора от перегрузки;

  - Блокировка пуска компрессора при остановке насосного агрегата или недостаточном расходе хладоносителя;

  - Выдача сигнала на закрытие электромагнитного клапана на линии подачи хладагента в испаритель при аварии;

  - Выдача сигнала на включение насосного агрегата;

  - Индикация режимов работы агрегата («Работа компрессора», «Работа насоса», «Авария компрессора», «Авария по давлению хладагента», «Низкое давление масла»);

  - Аварийное отключение.

  Рама

  - Изготовлена из стального проката, обладает высокой жесткостью;

  - Окрашена высококачественной противокоррозионной композицией, устойчивой к неблагоприятным воздействиям окружающей среды;

  - Обеспечивает удобный доступ ко всем элементам системы для технического обслуживания и ремонта;

  - Обеспечивает простоту строповки изделия при погрузочно-разгрузочных работах;

  - Обеспечивает простоту крепления системы к фундаменту на месте установки.

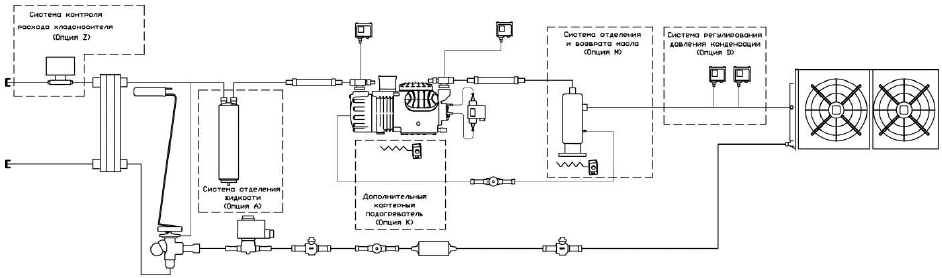

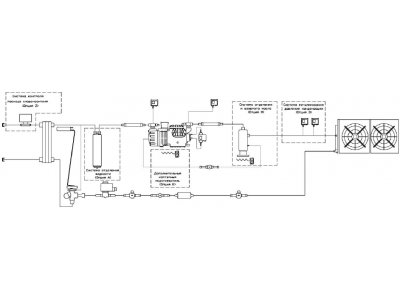

  Дополнительные опции и комплекты

  - Система отделения жидкости на всасывающей магистрали (опция А), представляющая собой теплоизолированный отделитель жидкости на линии всасывания;

  - Система регулирования давления конденсации (опция D), включающая в себя гидравлический регулятор давления конденсации на нагнетании, гидравлический регулятор давления в ресивере и обратный клапан на жидкостной линии от конденсатора к ресиверу;

  - Вентилятор обдува головки блока цилиндров (опция F);

  - Система отделения и возврата масла в компрессор (опция М), представляющая собой теплоизолированный подогреваемый маслоотделитель с запорным вентилем на линии возврата масла;

  - Ступенчатое управление вентилятором конденсатора (опция Q), включает в себя реле давления для управления вентиляторами конденсатора;

  - Плавное управление вентилятором конденсатора (опция G), включает в себя датчик давления, регулятор скорости вращения вентиляторов конденсатора;

  - Система контроля расхода хладоносителя (опция Z), включает в себя реле протока;

  - Регулятор производительности (начиная с модели СК-ИЕ110Х-Н);

  - Реле разности давления для контроля расхода хладоносителя через испаритель.

  Документация, поставляемая с изделием:

  - Паспорт -Формуляр

  - Руководство по эксплуатации

  - Технический каталог

  - Схема электрическая принципиальная

  - Паспорт на ресивер.
