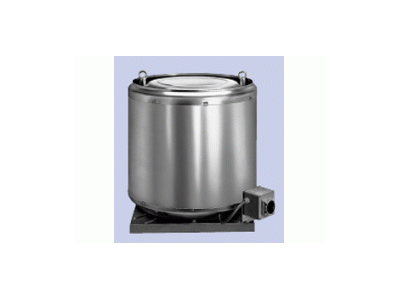

Вентиляторы крышные TLT DRVF и DRVF-H

Где купить

Вентиляторы крышные TLT серии DRVF и DRVF-H с вертикальным выпуском.

Программа поставок серии DRVF: 7 типоразмер, более 100 типов. Для создания потока с температурой среды до 40° C.

Программа поставок серии DRVF-H: 7 типоразмеров, более 100 типов. Для создания потока с температурой среды до 120° C с продолжительной эксплуатацией.

Технические характеристики

Технологии

• • Двигатель для серии DRVF/DRVF-H
  • Двигатель для серии DRVF/DRVF-H

  Вентилятор оснащен двигателем трехфазного тока в соответствии со стандартом IEC в конструкции V1, расположеным вне объемного потока. U стандартном исполнении эти двигатели поставляются без защиты.

  По желанию за дополнительную плату двигатели могут оснащаться термоконтактами или позисторами.

  Двигатель подключен к смонтированному на внешней стороне корпуса ремонтному переключателю или у взрывобезопасных приборов с взрывобезопасными клеммными коробками.

  Тип защиты двигателя / Класс изоляции:
  DRVF = IP 55/F
  DRVF-H = IP 55/F

  Использование:


  Серия DRVF - для создания потока с температурой среды до 40° C.
  Серия DRVF-H - для создания потока с температурой среды до 120° C с продолжительной эксплуатацией.

• • Корпус крышного вентилятора DRVF/DRVF-H
  • Корпус крышного вентилятора DRVF/DRVF-H

  Опорная плита крышного вентилятора изготовлена из гофрированной листовой стали с крутильно-жесткими ребрами.

  Глубокотянутое впускное сопло способствует улучшению характеристик потока и обеспечивает высокий аэродинамический КПД.

  Форма корпуса обеспечивает мощный вертикально направленный воздушный поток.

  Глубокотянутые запорное кольцо, поворотная чашка, ливневый кожух и обшивка корпуса выполнены из алюминия.

  Для конструкций DRVF-H через канал к двигателю подводится охлаждающий воздух.

• • Рабочее колесо для крышного вентилятора DRVF/DRVF-H
  • Рабочее колесо для крышного вентилятора DRVF/DRVF-H

  Рабочее колесо из листовой стали с загнутыми назад лопатками динамически
  сбалансировано и покрыто порошковой краской цвета RAL 7030 (каменно-серый) на основе полиэфирной смолы.



• •Дополнительное оборудование серия DRVF/DRVF-H
  •Дополнительное оборудование серия DRVF/DRVF-H- Защита поверхности порошковым покрытием RAL 7030
  - Самозакрывающийся запорный клапан для свободного всасывания
  - Самозакрывающийся запорный клапан для подключения воздуховода
  - Приводной запорный клапан, для свободного всасывания
  - Приводной запорный клапан, для подключения воздуховода
  - Решетка контактной защиты на стороне всасывания
  - Эластичное соединение
  - Контрфланец
  - Стальное основание для плоской крыши с внутренней изоляцией
  - Основание для установки на наклонных крышах
  - Основание для установки на гофрированных крышах
  - Сдвоенная опорная плита
  - Звукоизолирующий кожух SDV
  - Кантовальная рама
  - Стыковая накладка клапана
  - Звукоизолирующее основание SDH
