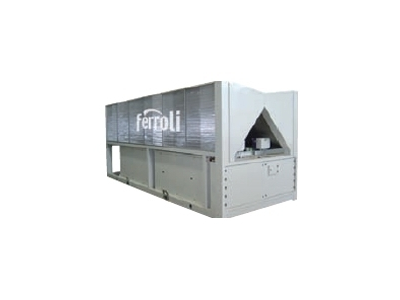

Чиллеры Ferroli RHV R-134a

Где купить

Новые серии водяных холодильников с воздушным охлаждением и винтовыми вентиляторами пригодны для установки вне помещений: несущая конструкция и облицовочные панели изготовлены из достаточно толстой оцинкованной листовой стали. Все крепежные детали изготовлены из нержавеющей и/или оцинкованной стали. Шкафчик, в котором установлены детали электрооборудования и все агрегаты и устройства, незащищенные от воздействия окружающей среды (вентиляторы, датчик давления, вентили и т.д.), имеет степень защиты IP54.

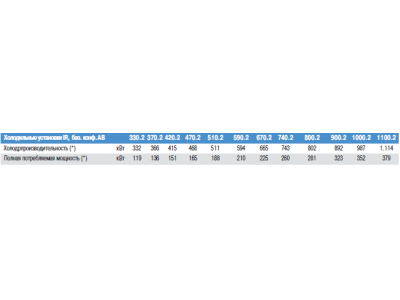

Технические характеристики

Технологии

• Вентиляторы
• Версии RHV R134a
  Версии RHV R134aУстановки выпускаются в следующих версиях:
  - В базовой конфигурации (AB)
  - С низким уровнем шумов (AS)
  - Версия с пароохладителем (VD)
  - Версия с полной регенерацией тепла (VR)
  - Версия с производством низкотемпературного соляного раствора (VI)
• Закрывающие панели
  Закрывающие панелиЗакрывающие панели изготовлены из оцинкованного листового металла, окрашенного полиуретановой порошковой эмалью для защиты от агрессивных атмосферных осадков.
• Испаритель RHV R-134a
  Испаритель RHV R-134a

  Испаритель выполнен в виде кожухотрубного теплообменника, изготовлен из углеродной стали и оптимизирован на применение хладагента R134a. Особенностями являются применение труб с желобчатой нарезкой с высокой эффективностью отвода тепла и низкие потери тепла на стороне сжижения. В стандартном варианте испаритель имеет пенопластовую гибкую толщиной
  теплоизоляцию19 мм , которая образует барьер для предотвращения конденсации и передачи тепла наружу.

  В стандартном варианте в испарителе также предусмотрено дифференциальное реле давления воды, встроенное в водяной контур для предотвращения риска замерзания в случае прекращения потока воды по каким-либо причинам, а также подогреватель антифриза, который обеспечивает защиту испарителя при низкой температуре воздуха в зимнее время, до -10ºС. Также обеспечивается снижение механических напряжений до приемлемого уровня. Дополнительно в комплект поставки может входить переключатель расхода воды FA.



• Компрессоры RHV R-134a
  Компрессоры RHV R-134aПригодны для установки вне помещений.
  Компрессоры оборудованы асинхронным трехфазным электродвигателем (400 В-3 фазы-50Гц) с алюминиевым короткозамкнутым ротором, запуск электродвигателя обеспечивается от части обмотки, или переключением
  звезда/треугольник (для предельного снижения тока во время запуска) и защищен термисторами, включенными в обмотки статора (управление обеспечивается электронным блоком) и предохранителями, расположенными на распределительной панели.
  В стандартное оборудование входят маслоотделитель с электрическим подогревателем (включается, когда компрессор останавливается). Для расширения области применения, некоторые модели оборудованы системой жидкого впрыска, управление этой системой обеспечивается контроллером, система, поэтому включается при необходимости. В стандартном варианте
  компрессоры монтируются на резиновых амортизаторах для уменьшения вибрации передаваемой на основание установки.
• Конденсирующие змеевики
• Несущая конструкция из оцинкованной стали
• Распределительная панель и панель управления
  Распределительная панель и панель управленияРасполагаются в шкафу из толстого листового металла, шкаф пригоден для установки вне помещений (уровень защиты IP54).
  На панели установлены следующие основные устройства:
  - Главный концевой автоматический дверной выключатель.
  - Контакторы для управления запуском электродвигателя каждого компрессора от части обмотки
  или переключением звезда/треугольник.
  - Держатели плавких предохранителей и предохранители каждого компрессора.
  - Держатели плавких предохранителей и предохранители подогревателей масла компрессоров.
  - Держатели плавких предохранителей и предохранители подогревателя антифриза.
  - Держатели плавких предохранителей и предохранители вентиляторов.
  - Контакторы управления вентиляторами.
  -Линейный трансформатор для питания вспомогательных устройств,
  защищенный предохранителями.
  - Основное информационное табло с микропроцессором.
  - Электронный блок управления расширительным клапаном.
• Устройства гидравлического контура и контура хладагента RHV R-134a
  Устройства гидравлического контура и контура хладагента RHV R-134a1. Предохранительный клапан хладагента. (Соответствует Директиве PED по оборудованию, работающему под давлением). Он устанавливается на подающих патрубках компрессоров. Клапан срабатывает в случае серьезных отказов в эксплуатации.
  2. Вентиль по сжиженной стороне – 11В. Вентиль по газовой стороне. Обеспечивают перекачку и сохранение хладагента при выполнении обслуживания или при замене устройств контура охлаждения, без необходимости сливания хладагента.
  3. Осушающий фильтр сменного картриджного типа. Задерживает загрязнения и остаточную влагу в контуре.
  5. Соленоидный клапан впрыска жидкого хладагента, позволяет расширить диапазон эксплуатации, управление клапаном непосредственно от электронного контроллера.
  6. Расширительный клапан с электронным управлением. Предназначен для точного питания испарителя, обеспечивая постоянный перегрев. Управление клапаном от собственного пульта. Клапан также может остановить жидкость, когда компрессор отключен, что позволяет предотвратить утечку хладагента из змеевика в испаритель и компрессор. Соленоидный клапан впрыска жидкого хладагента. Один на весь контур. Он отключается, при выключении компрессора, что предотвращает попадание сжиженного хладагент в испаритель во время простоя.
  7. Датчик нагнетания компрессора. Один на компрессор, установлен на напорной трубе для защиты компрессора, если конечная температура сжатия превышает допустимый предел.
  - Экономайзер. В контур хладагента на некоторых моделях включается экономайзер. Это устройство увеличивает производительность и эффективность (EER) холодильной установки на всех рабочих режимах эксплуатации компрессора (от 25 до 100%).
• Устройства для версии с рекуперацией тепла VD/VR
  Устройства для версии с рекуперацией тепла VD/VR1. Теплообменник рекуператора. Предназначен для специальной версии. Пластинчатый или кожухотрубный, имеет пенопластовую гибкую теплоизоляцию толщиной 19 мм , которая образует барьер для предотвращения конденсации и передачи тепла наружу. По специальному требованию теплообменник может быть оборудован электрическим подогревателем антифриза, чтобы предотвратить замерзание установки, неработающей в зимний период, если жидкость из установки не слита.
  Устройства только для версии с рекуперацией тепла VR.
  2. Клапан управления рекуперацией тепла. Клапан обеспечивает доставку хладагента в конденсаторные змеевики или в теплообменник рекуператора, в зависимости от требований к горячей воде.
  3. Жидкостной ресивер. Это резервуар, который обеспечивает сглаживание пульсаций давления при смене рабочих режимов установки (конденсация в воздухе или воде).
  - Дифференциальный датчик давления воды. Блокирует рекуперацию тепла, если вода течет в теплообменники.
  - Соленоидные клапаны сжиженного хладагента. Позволяют восстановить заправку хладагента после изменения рабочего режима от регенерации до охлаждения и наоборот.
  - Одноходовой распределитель расхода. Обеспечивает принудительную подачу хладагента в необходимые теплообменники (змеевики/рекуператор тепла), в зависимости от режима работы.
