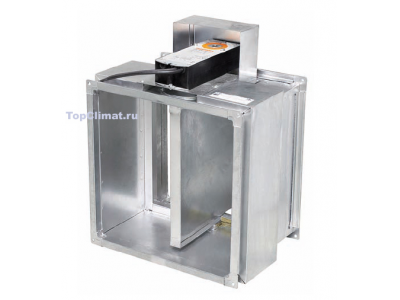

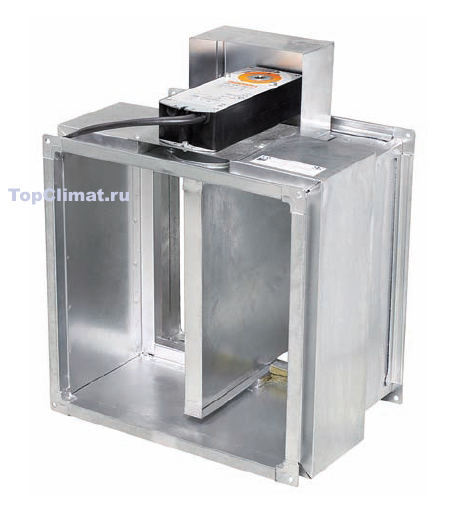

Клапаны противопожарные нормально открытые Сигма-Вент КВП 180-НО с электромеханическим приводом

Где купить

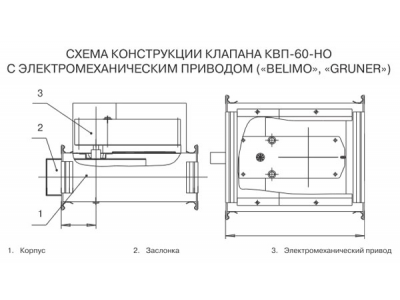

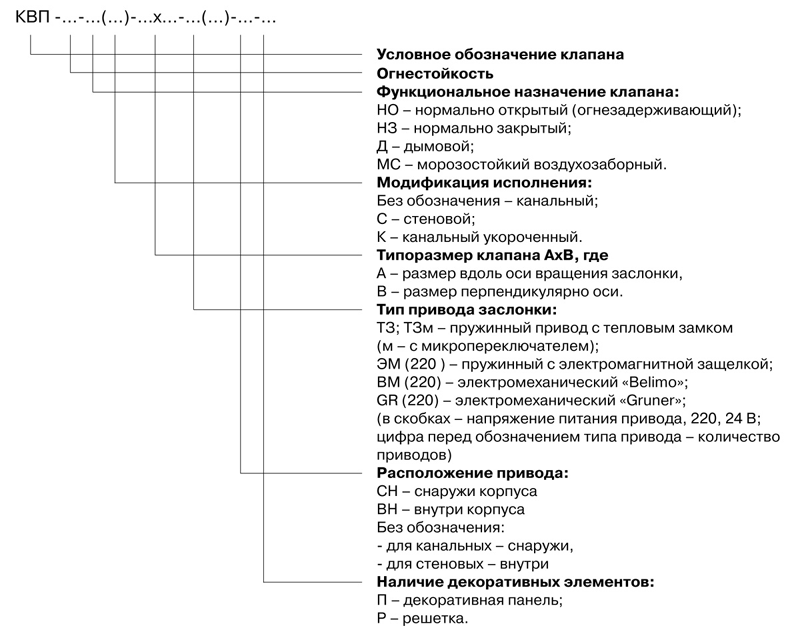

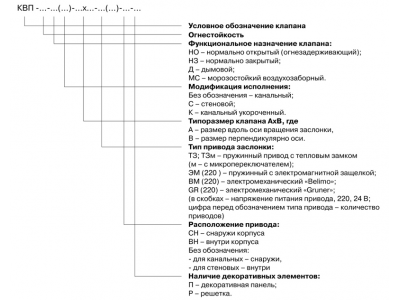

Клапаны КВП-…НО… предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования. Клапаны выпускаются как канального типа (с двумя присоединительными фланцами, с наружным расположением привода), так и стенового (с одним фланцем и возможным расположением привода внутри корпуса клапана), предназначенного для установки в шахту канала естественной вытяжной вентиляции.

Клапаны работоспособны в любой пространственной ориентации. При проектировании и монтаже следует учитывать необходимость доступа к приводу клапана и кнопке фиксации закрытого положения.

Вид климатического исполнения – УХЛ4 по ГОСТ 15150-69, в морозостойком исполнении Мс вид климатического исполнения и категория размещения – О2.

Температура в месте установки клапана ограничивается рабочей температурой воздуха при эксплуатации привода.

Окружающая среда должна быть взрывобезопасной, не содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Площадь проходного сечения клапана КВП (кроме стенового исполнения), м²:
Fкл = (В-56)х(А-50)/10 в 6 степ.
где А - внутренний размер клапана вдоль оси, мм.
В - внутренний размер поперечного сечения клапана перпендикулярно оси вращения заслонки, мм

Площадь проходного сечения круглого клапана КВП, м²:
Fкл = (π/4 x (D - 10)2 - 36(D - 10))/106
где D – диаметр подсоединяемого воздуховода, мм; π = 3,14.

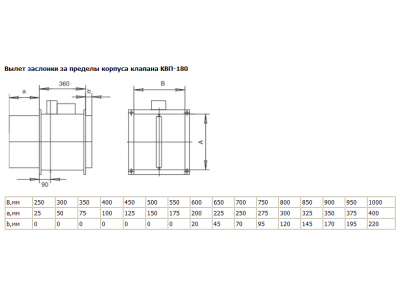

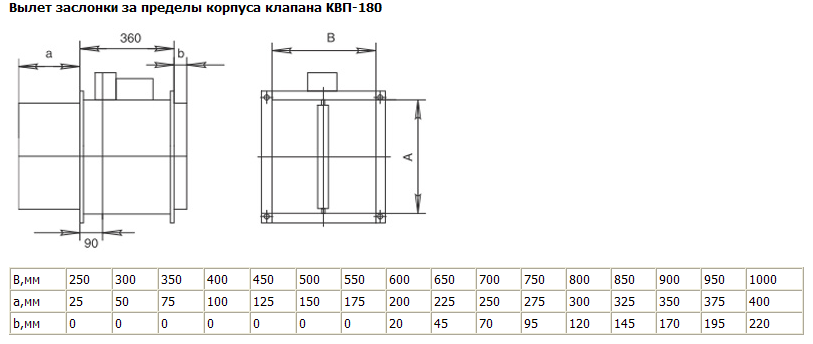

При установке клапана необходимо учитывать размер вылета заслонки за пределы корпуса.

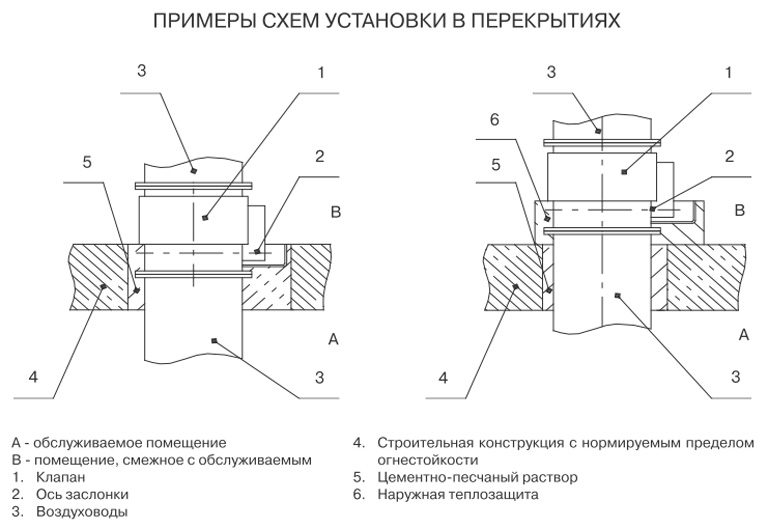

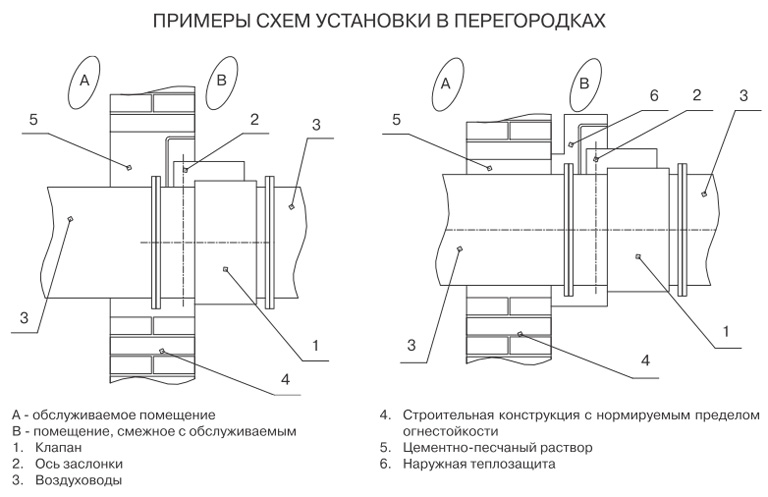

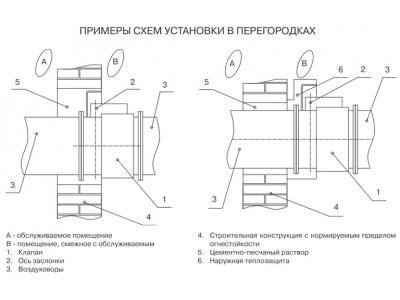

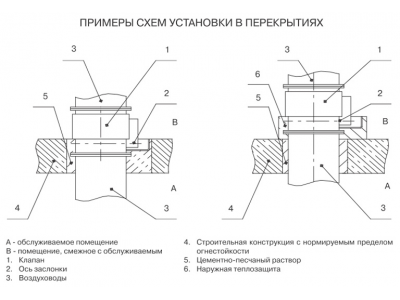

При установке клапана необходимо обеспечить доступ к приводу и кнопке разблокирования заслонки. Зазор между корпусом клапана и строительной конструкцией заполняется цементно-песчаным раствором.

При установке огнезадерживающих клапанов за пределами стен (перекрытий) участок воздуховода и часть клапана до края крышки привода должны быть покрыты наружной огнезащитой в соответствии с СНиП 41-01-2003 (п.7.11.1, Примечание 1), обеспечивающей предел огнестойкости преграды.

Для установки в круглых воздуховодах изготавливаются клапаны круглого сечения, либо квадратные с трубчатыми переходами. Переходы присоединяются к клапанам квадратного сечения соответствующего типоразмера и имеют патрубок длиной 100 мм.

Технические характеристики

Технологии

• Электромеханические приводы с возвратной пружиной
  Электромеханические приводы с возвратной пружиной

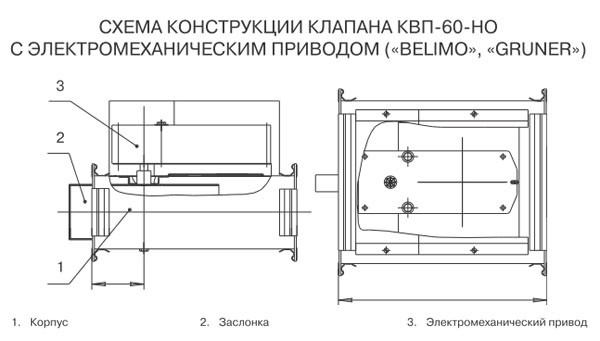

  Электромеханический привод с возвратной пружиной представляет собой целостный механизм, который может устанавливаться непосредственно на ось заслонки.

  Принцип действия

  При подаче напряжения на привод, заслонка клапана переводится в нормальное положение (огнезадерживающий открывается, дымовой и нормально закрытый – закрывается) и удерживается в этом положении. Одновременно взводится возвратная пружина привода. При прекращении подачи электропитания, энергия, запасенная в пружине, возвращает заслонку в охранное положение. Приводы, устанавливаемые на огнезадерживающие клапаны, могут дополнительно оснащаться тепловыми датчиками одноразового действия, которые могут прерывать электропитание привода при достижении температуры внутри корпуса клапана и /или снаружи 720С. Эти датчики дублируют автоматическое отключение привода.

  Привод снабжен металлическим рычагом (кроме мод. 229 фирмы «Gruner»), который позволяет управлять электроприводом вручную, а также осуществлять тестирование клапана при отсутствии электропитания.

  При этом можно фиксировать любой угол поворота. Разблокировка осуществляется либо вручную, либо происходит автоматически при подаче питания на привод.

  Достоинства данного привода:

  1. возможность автоматического, дистанционного и руч- ного управления положением заслонки;
  2. компактность и эргономичность конструкции;
  3. совместимость с системами автоматики ведущих миро- вых производителей;
  4. длительный срок службы;
  5. надежность и прочность;
  6. удобство эксплуатации.

  Электромеханические приводы выпускаются рядом фирм, например, такими, как «Belimo» (Швейцария) и «Gruner» (Германия).

• Электромеханические реверсивные приводы без возвратной пружины
  Электромеханические реверсивные приводы без возвратной пружины

  Электромеханический реверсивный привод представляет собой целостный механизм, устанавливаемый непосредственно на ось заслонки.

  На дымовых и противопожарных нормально закрытых клапанах, а также на морозостойких воздухозаборных клапанах КВП-МС вместо приводов с возвратной пружиной могут устанавливаться реверсивные приводы ВLЕ230, ВLЕ24, ВЕ230, ВЕ24 (ВЕ230-12, ВЕ24-12), если средняя расчетная температура воздуха в зимний период времени составляет ниже -300С (для морозостойких клапанов).

  Принцип действия:

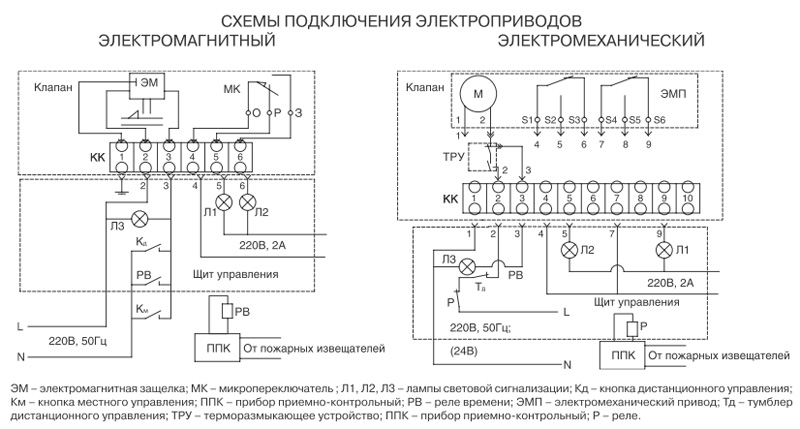

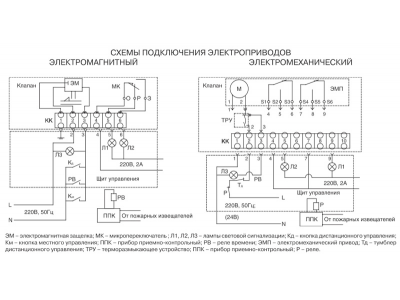

  Двухпозиционное управление осуществляется при помощи двухпроводной схемы.

  Приводы перемещают заслонку клапана из исходного положения в рабочее и обратно при помощи электродвигателя в зависимости от схемы подключения привода. Управляющим сигналом на срабатывание привода в данном случае является подача напряжения на соответствующие выводы цепи питания привода.

  Электропривод защищен от перегрузок и поэтому может находиться под напряжением в конечных положениях длительное время.

  Привод снабжен металлическим рычагом, который позволяет управлять электроприводом вручную, а также осуществлять тестирование клапана при отсутствии электропитания.

  Достоинства данного привода:


  1. возможность автоматического, дистанционного и ручного управления положением заслонки;
  2. компактность и эргономичность конструкции;
  3. совместимость с системами автоматики ведущих мировых производителей;
  4. длительный срок службы;
  5. надежность и прочность.

  Технические характеристики реверсивных приводов фирмы «BELIMO»

  	BLЕ24	BE24-12	BLЕ230	BЕ230-12
  Момент вращения привода, Нм	15	40	15	40
  Блокирующий момент, Нм - динамический - статический	15 30	40 50	15 30	40 50
  Угол поворота, град.	100
  Номинальное рабочее напряжение (50/60Гц), В	=24 24		230
  Допустимые отклонения рабочего напряжения, В	=21,6-28,8 19,2-28,8		198-264
  Потребляемая мощность при повороте заслонки, Вт	4,0	12,0	4,0	8,0
  Потребляемая мощность при удержании заслонки, Вт	0,5
  Расчетная мощность, ВА, не более	10 (I макс.7,9мА при t=5 мс)	18 (I макс.8,2мА при t=5 мс)	10 (I макс.7,9мА при t=5 мс)	15 (I макс.7,9мА при t=5 мс)
  Время перемещения заслонки, сек, не более	60 при 900
  Индикация положения	Механический указатель
  Вспомогательные переключатели -точки переключения	2 однополюсных с двойным переключением 6(3)А 250В 30; 870		140
  Индикация положения	Механический указатель
  Вспомогательные переключатели -точки переключения	2 однополюсных с двойным переключением 6(1,5)А 250В 50; 800
  Присоединительный кабель электродвигателя	1 м, 3 х 0.75 мм
  Присоединительный кабель вспомогат. переключателей	1 м, 6 х 0.75 мм
  Класс защиты	III		II
  Степень защиты	IP54
  Рабочая температура воздуха при эксплуатации, 0С	-30…+50
  Температура хранения, 0С	-40…+80
  Влажность	EN 60335-1
  Уровень шума	двигатель макс. 62 дБ
  Техническое обслуживание	не требуется
  Срок службы	Не менее 10000 циклов
  Вес, кг	1,7	2,7	1,7	2,7
